户用光伏离网系统MPPT太阳能充电控制装置

　　做离网光伏系统配套设计快十年，经手的充放电控制器少说也有几十款，这次还原的这款MPPT太阳能充电控制器，是针对户用小型离网场景、户外监控供电、牧区便携光伏供电这类场景做的结构复刻，建模前特意翻了之前项目里同规格产品的安装手册、接线规范，把实际落地里容易忽略的结构细节都做了还原。

　　先从实际用途说，这类控制器核心是衔接光伏板输出端与储能蓄电池、直流负载端，靠MPPT最大功率点跟踪算法，实时捕捉光伏板在不同光照、温度下的最大输出功率点，相比传统PWM控制器，发电效率能高出15%-25%，在光照资源不稳定的区域优势特别明显。实际项目里，很多散户装离网系统容易踩的坑就是选了不带MPPT的控制器，冬天弱光下充电效率上不去，蓄电池长期亏电寿命折半，这款控制器的电路布局就是围绕MPPT模块的散热、抗干扰做的结构适配。

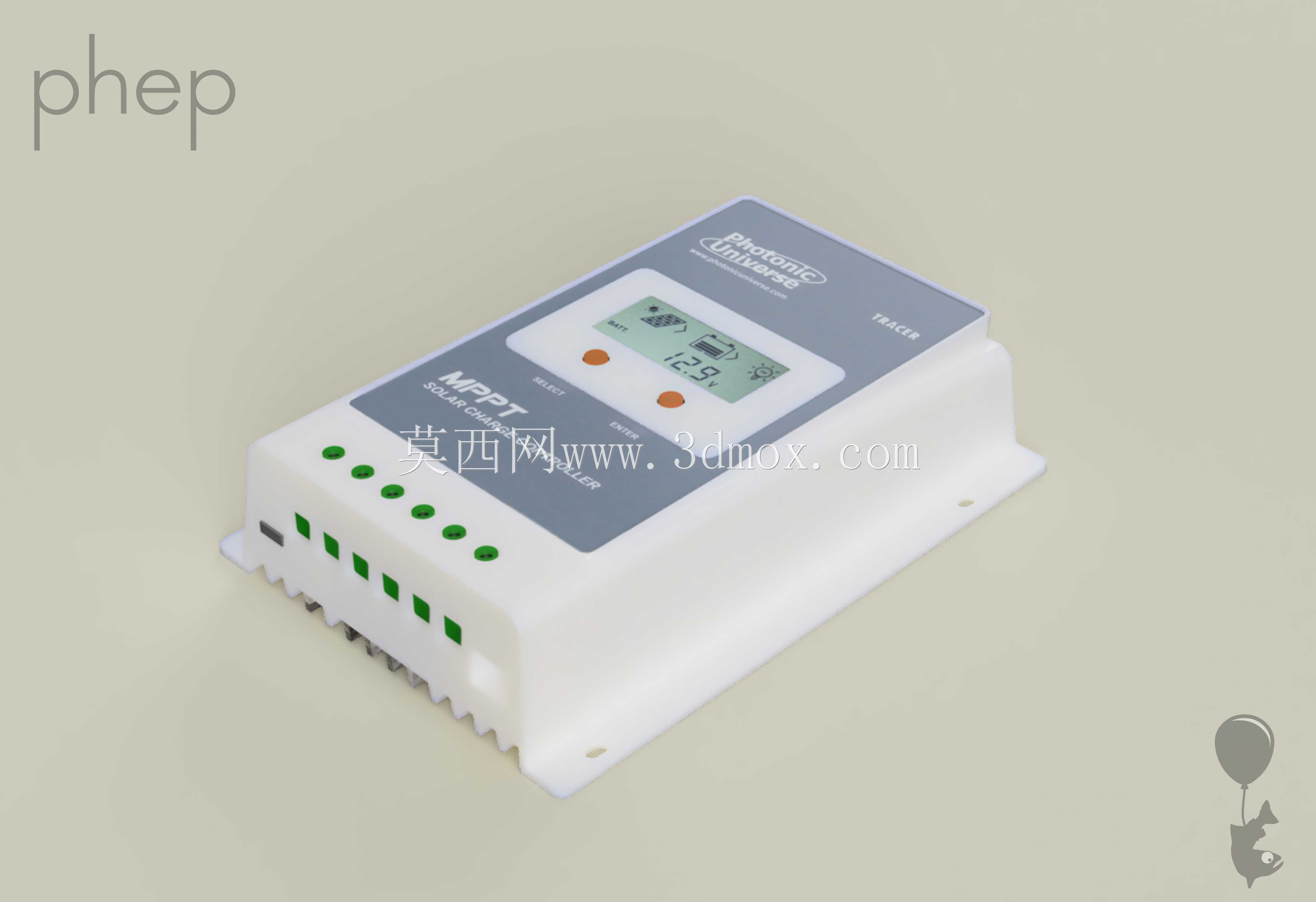

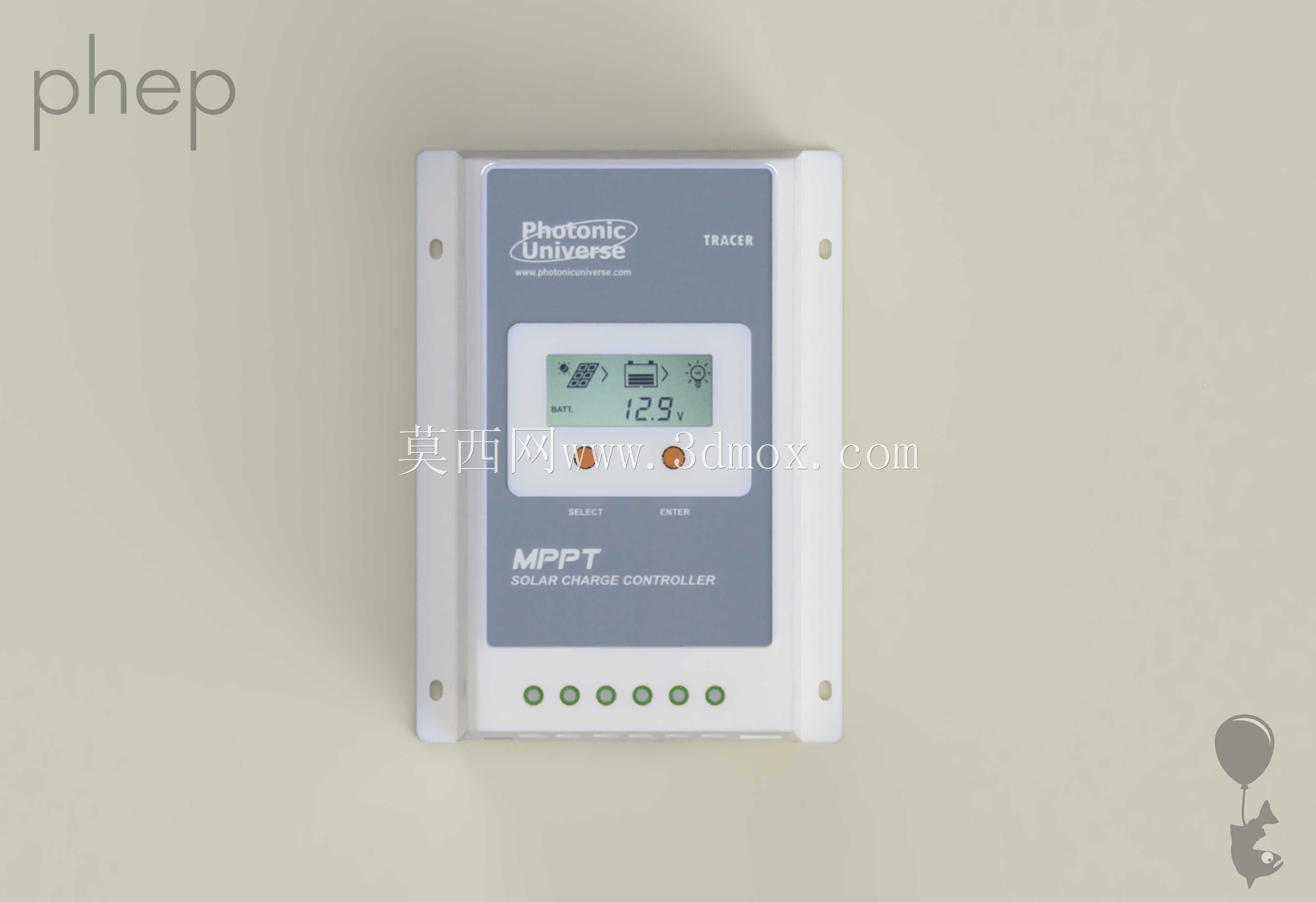

　　功能层面，这款控制器覆盖了12V/24V蓄电池自动识别，支持铅酸、胶体、磷酸铁锂三类常用储能电池的充电参数适配，正面的数显屏能实时显示光伏输入电压、电池当前电压、充电电流、负载输出功率这些核心参数，两个实体按键用来切换显示界面、调整电池类型、过充过放保护阈值，面板上的六个绿色指示灯从左到右分别对应光伏输入状态、电池电量25%-100%四档指示、负载输出状态，现场调试的时候不用接万用表，看指示灯就能快速判断系统运行状态，特别适合没有专业运维人员的偏远地区使用。

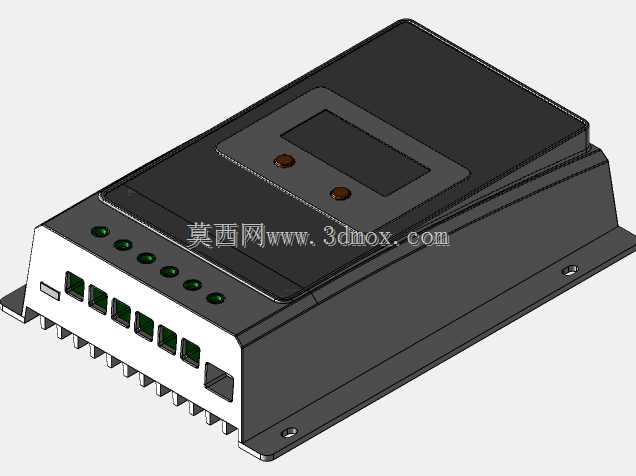

　　设计思路上，外壳采用壁挂式阻燃ABS壳体，整体做了IP30的防护等级，适合室内或者防雨配电箱内安装，壳体两侧的散热格栅是对应内部MOS管、电感这些发热元件的位置开的，建模的时候特意留了散热间隙，实际装配里发热元件和壳体之间会加导热硅胶垫，把热量导到外壳上散出，避免夏天高温环境下元件过热降频。接线端全部布置在壳体下侧，从左到右依次是光伏输入正负极、蓄电池正负极、负载输出正负极，每个接线端子都做了防反接的结构设计，端子旁压印了清晰的极性标识，现场接线的时候不用反复翻说明书，降低接反烧设备的概率。

　　安装边界这块，壳体背部做了两个挂装孔，孔距是标准的120mm，适配常规的配电箱导轨安装或者墙面膨胀螺丝挂装，整体外形尺寸控制在150mm90mm40mm左右，不会占用太多配电箱内空间，接线端的接线孔最大支持6平方的多股铜芯线，满足最大30A充电电流下的载流要求，不会出现线径不够发热的问题。面板的显示屏做了下沉式设计，表面贴了透明PC防护片，避免现场施工的时候被硬物刮花，按键采用轻触式防水按键，即便有少量凝露也不会出现按键失灵的情况。

　　建模过程中特意核对了实际产品的装配公差，壳体上下盖的卡扣位置、螺丝柱的高度都和实际产品一致，端子台的位置、指示灯的开孔间距也完全参照实物比例，做结构验证的时候可以直接把这个模型导入装配体，模拟配电箱内的布线空间、接线弯折半径，避免实际安装的时候出现端子和其他元件干涉、线缆弯折过度影响寿命的问题。另外这款控制器的负载端自带过流、短路、过放保护，当蓄电池电压掉到过放阈值的时候会自动切断负载输出，避免蓄电池过放损坏，恢复充电后电压回升到设定值会自动接通负载，不需要人工手动复位，减少后期运维的工作量。

　　很多刚接触光伏系统的结构设计师容易忽略控制器的散热空间预留，建模的时候我特意把壳体周围需要预留的散热空间也做了参考标注，实际安装的时候控制器上下方要留至少20mm的空隙，不要紧贴其他发热元件，不然夏天箱内温度过高的时候，控制器会自动降额运行，影响充电效率。另外接线端的压线螺丝扭矩控制在0.8N·m左右，不要拧太猛把螺丝柱拧滑牙，也不要太松导致接触不良发热，这些实际施工里的细节，在模型的结构设计里都做了对应的结构强化，比如螺丝柱做了加强筋，避免多次拆装后开裂。
