离网光伏系统用MT50太阳能充放电控制装置

　　在户外离网光伏供电场景中，这类控制装置是衔接光伏板、储能电池与直流负载的核心中间部件，常见于房车露营供电、小型户外基站备电、家用离网光伏系统、野外监测设备供电等场景，承担着整个光伏回路的状态监测、充放电逻辑管控、异常状态保护的作用，避免储能电池过充过放，同时实时反馈整个供电回路的运行参数，方便使用者掌握供电系统状态。

　　从实际功能逻辑来看，该装置可实时采集光伏输入端的电压、充电电流参数，同时采集储能电池端的实时电压、剩余电量，以及负载输出端的电压、工作电流，所有参数通过正面的段码液晶屏直观呈现，屏幕旁设置的四个操作按键，可实现参数查看切换、充放电阈值设置、负载通断手动控制、保护参数复位等操作，满足不同容量电池、不同功率光伏板的适配需求。装置内置的充放电控制逻辑，会根据电池端电压自动切换充电阶段，在电池电压较低时采用限流充电模式，电压上升到阈值后切换为恒压浮充模式，当电池电压跌落至放电下限阈值时，会自动切断负载输出，避免电池过放导致的寿命衰减，同时还具备输出短路保护、反接保护、过流保护功能，应对户外使用时的各类接线误操作与极端工况。

　　从结构设计思路来看，整体采用方形嵌入式安装结构，外壳选用耐候性工程塑料材质，可适应户外高低温、高湿度的使用环境，正面屏幕区域做了凹陷防护设计，避免运输、安装过程中硬物刮花显示屏，按键采用凸起式橡胶按键，戴手套操作时也能获得清晰的按压反馈，外壳四角设置有沉头安装孔，可直接通过螺丝固定在设备舱内壁、光伏控制柜面板或者房车电控仓的安装板上，安装孔位的间距符合小型光伏控制设备的通用安装尺寸，替换同规格旧设备时无需重新打孔，降低现场改装的工作量。

　　从安装边界与尺寸适配角度来说，该装置的整体厚度控制在较薄的区间，嵌入安装时仅需要在安装面板开出对应尺寸的方形开孔，将装置主体嵌入后通过侧边的卡扣或者后部的固定件锁紧即可，后部的接线端子采用大间距插拔式设计，可适配1.5-4平方的光伏专用线缆，接线时正负极标识清晰，不同功能的接线端子做了分区排布，光伏输入、电池连接、负载输出三个区域互相独立，避免接线时误接导致的设备损坏。屏幕的显示角度做了优化，安装在垂直面板上时，站立操作的视角刚好正对屏幕，无需刻意俯身或者仰头就能看清所有显示参数，屏幕自带的状态图标可直观显示充电状态、负载通断状态、电池剩余电量，即使没有专业电工知识的普通用户，也能通过图标快速判断系统运行是否正常。

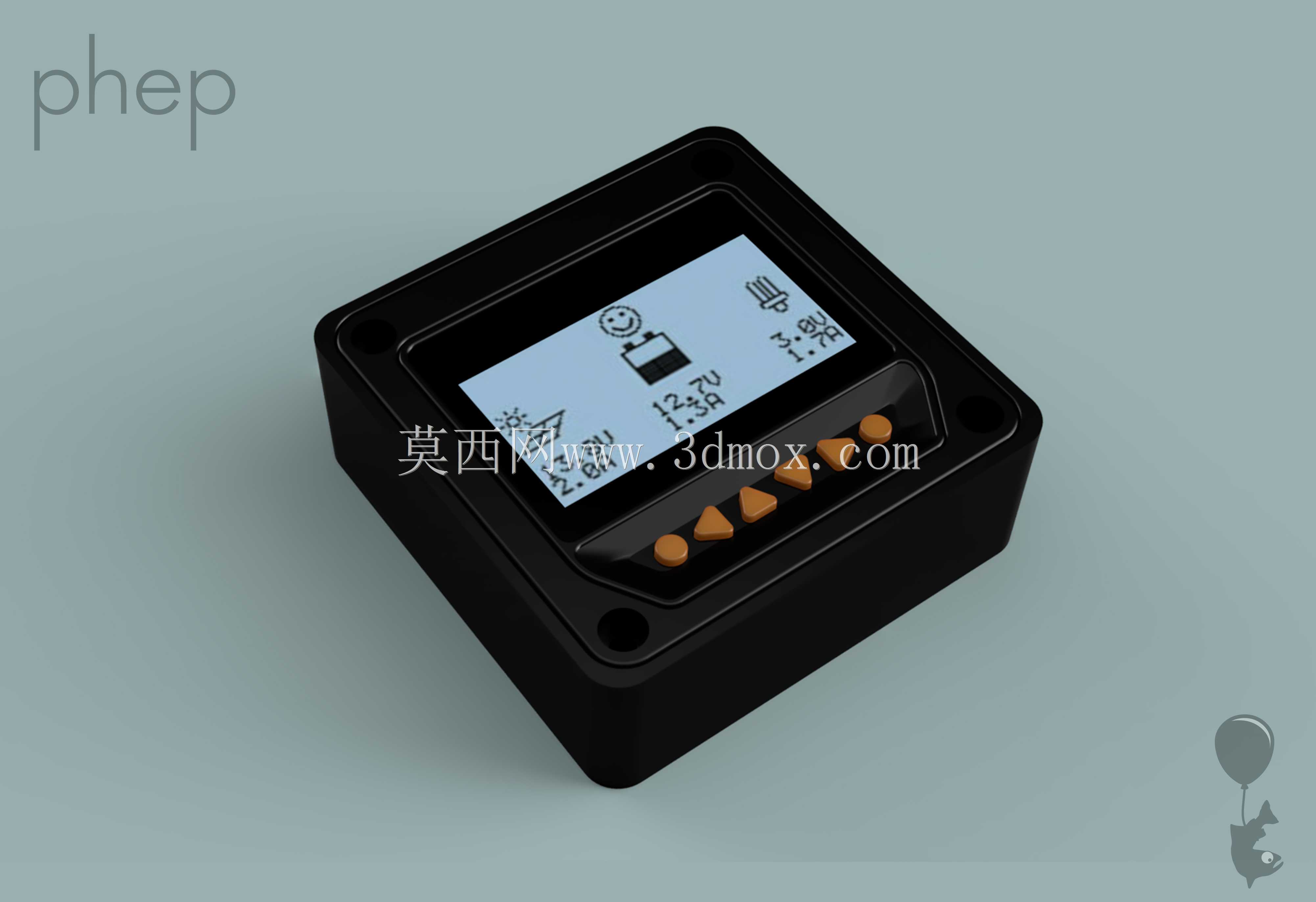

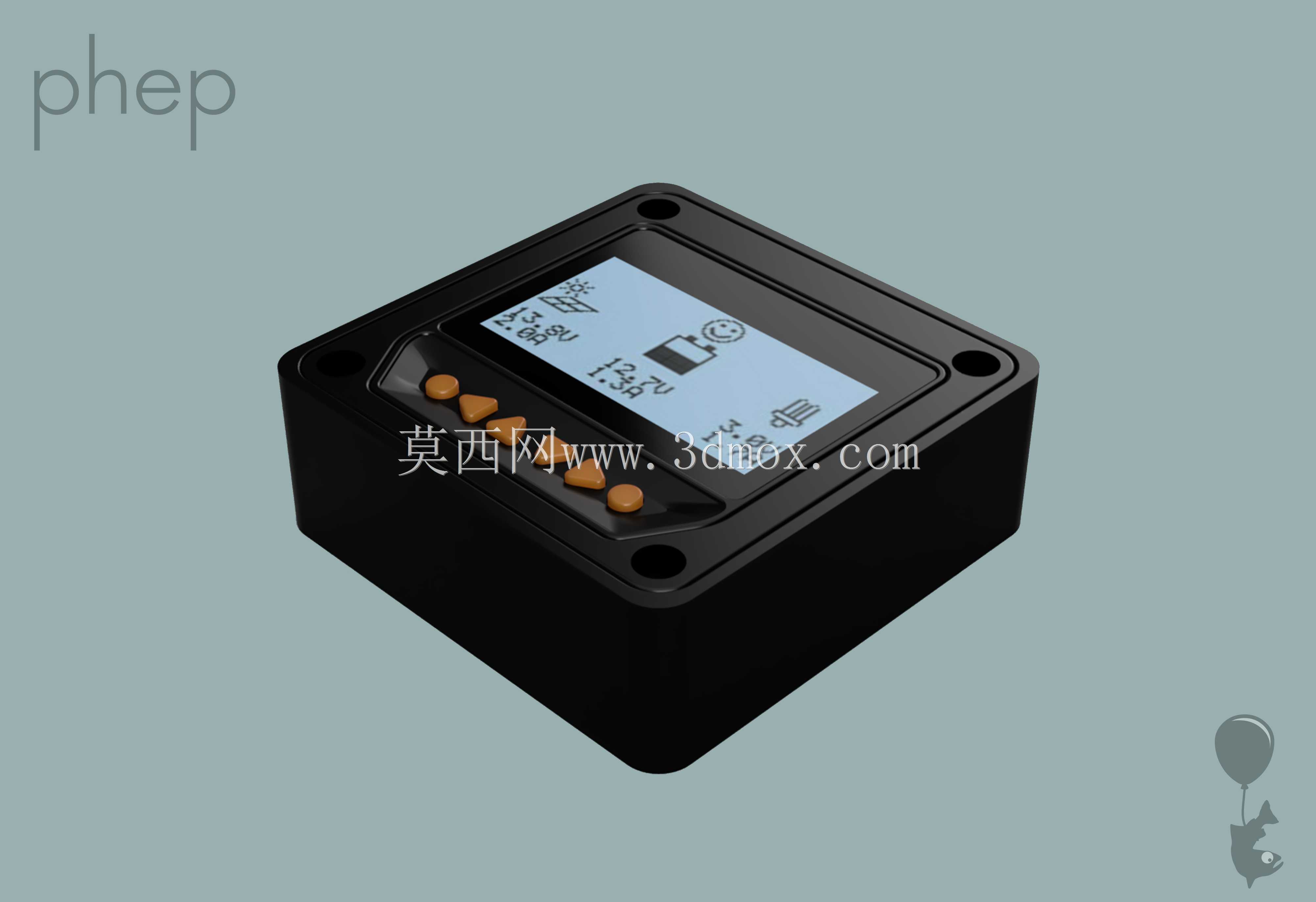

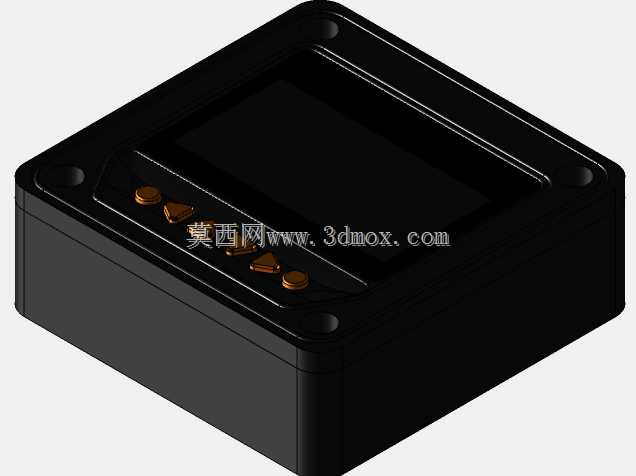

　　在建模还原过程中，完全参照实物的外形尺寸与结构比例进行构建，外壳的圆角弧度、按键的凸起高度、屏幕的边框宽度、安装孔的沉头深度都与实物保持一致，可直接用于光伏系统的安装布局模拟、电控柜的排布设计、户外供电设备的结构干涉检查，也可作为同类产品结构设计的参考原型，帮助设计人员快速完成安装位的预留、接线空间的核算，避免实际安装时出现尺寸不匹配、接线空间不足的问题。
