多电芯组合式便携供电电池结构设计

　　这款多电芯组合式供电结构，主要面向户外便携作业设备、小型手持检测仪器、备用应急供电模组这类对供电稳定性、安装紧凑度有要求的应用场景，区别于常规单电芯干<[PLHD94neverused_51bce0c785ca2f68081bfa7d91973934]>的供电方案，该结构通过多节圆柱电芯并排整合的方式，在有限的安装空间内实现更高的容量储备，同时兼顾了接线便捷性与安装固定的可靠性。从实际使用场景来看，这类集成式电池结构常被用在野外勘测手持终端、小型工业巡检设备、便携通讯中继装置上，这类设备往往没有持续外接电源的条件，需要供电组件在紧凑的机身内部完成布置，同时要承受户外作业时的颠簸、轻微磕碰，不能出现电芯移位、接线松脱的问题。

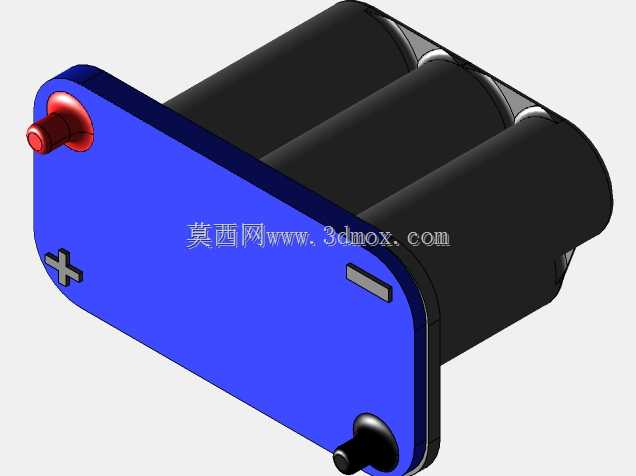

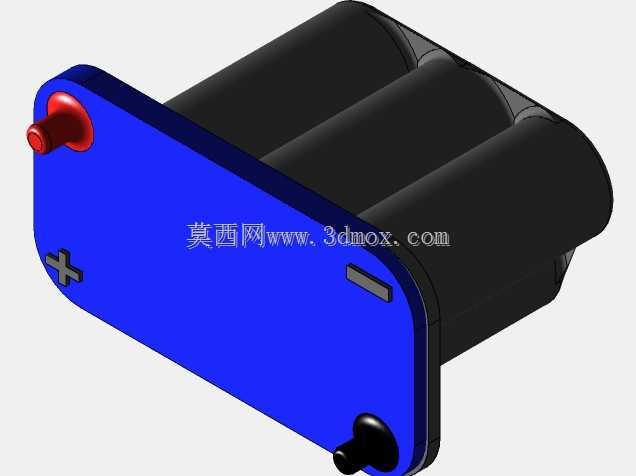

　　设计过程中首先考虑的是电芯的排布逻辑，三节圆柱电芯采用平行并排的布局方式，电芯之间预留了0.8mm的间隙，既避免电芯工作时发热相互传导导致局部温升过高，也给后期包裹绝缘缓冲泡棉留出了装配空间，不会因为公差累积导致电芯无法顺利装入外壳。外部的蓝色端盖是整个结构的核心承载部件，端盖内侧设计有和电芯端部匹配的弧形定位槽，电芯装入后端部可以完全嵌入槽内，不需要额外打胶就能限制电芯的轴向窜动，端盖边缘做了R2的圆角过渡，一方面避免装配时划伤操作人员或者设备内部的线束，另一方面也能降低应力集中，在受到侧面冲击时不会出现端盖开裂的问题。端盖上的正负极端子采用了凸起式的结构设计，红色标识的正极端子突出端盖平面3mm，负极端子以十字标识做区分，这种设计可以让接线时的辨识度更高，避免正负极接反损坏后端设备，同时端子的接触面积做了加大处理，大电流放电时的接触电阻更小，不会出现端子过热的情况。端盖侧面还预留了一个小型的矩形槽位，这个位置可以根据实际需求加装电量显示小板或者温度检测探头，不需要额外对端盖进行二次加工，拓展性更强。

　　从安装边界来看，整个电池组件的整体轮廓为类长方体结构，端盖部分的宽度和电芯组的整体宽度保持一致，没有额外突出的安装耳，既可以直接推入设备预设的电池仓内，通过仓体的卡扣完成固定，也可以在端盖的预留孔位加装螺丝，将整个电池组件固定在设备的内部安装板上，适配两种不同的安装方式。电芯外部的黑色包覆层采用绝缘阻燃材质，一方面可以将并排的电芯约束为一个整体，提升结构的整体性，另一方面也能避免电芯外壳和设备内部的金属部件接触造成短路，包覆层的厚度控制在0.5mm，不会额外占用过多的安装空间，保证电池组的整体体积利用率。

　　在结构细节的处理上，端盖和电芯包覆层之间采用卡扣加小面积超声焊接的固定方式，相比全周焊接的方案，既保证了连接强度，也降低了后期电芯更换的拆解难度，不需要暴力破坏外壳就能完成电芯的替换，降低后期维护的成本。端盖上的端子和内部电芯的连接采用镍片点焊的方式，镍片的走线全部隐藏在端盖内侧的走线槽内，不会和电芯端部产生摩擦，避免长期使用后镍片绝缘层破损造成短路。考虑到低温环境下的使用需求，端盖内侧还预留了加热片的安装位置，在极寒环境下作业时，可以加装低压加热片对电芯进行预热，保证电芯的放电性能不会因为低温出现大幅衰减，适配更多复杂的作业环境。

　　整个结构的尺寸设计充分考虑了常规手持设备的握持尺寸，整体厚度控制在三节电芯叠加的最小尺寸范围内，装入设备后不会让设备的握持部分出现突兀的凸起，握持手感更舒适。同时整个电池组的重心靠近端盖一侧，装入设备后可以平衡设备前端功能模块的重量，让整个设备的重心落在握持区域的中心位置，长时间手持作业也不容易出现手部疲劳的问题。在防呆设计上，端盖的其中一个角做了斜切处理，和设备电池仓的斜切角对应，装入时如果方向错误就无法完全推入电池仓，从结构上避免了装反导致的端子接触错误，不需要额外增加防呆标识就能实现装配防错，提升装配效率。
