通讯接口用USB端口橡胶防护盖结构

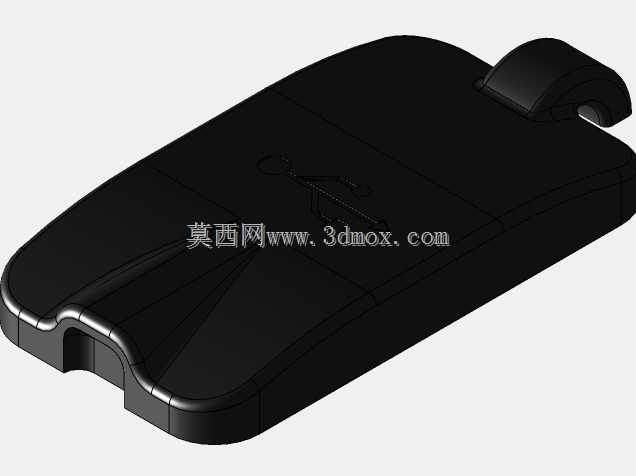

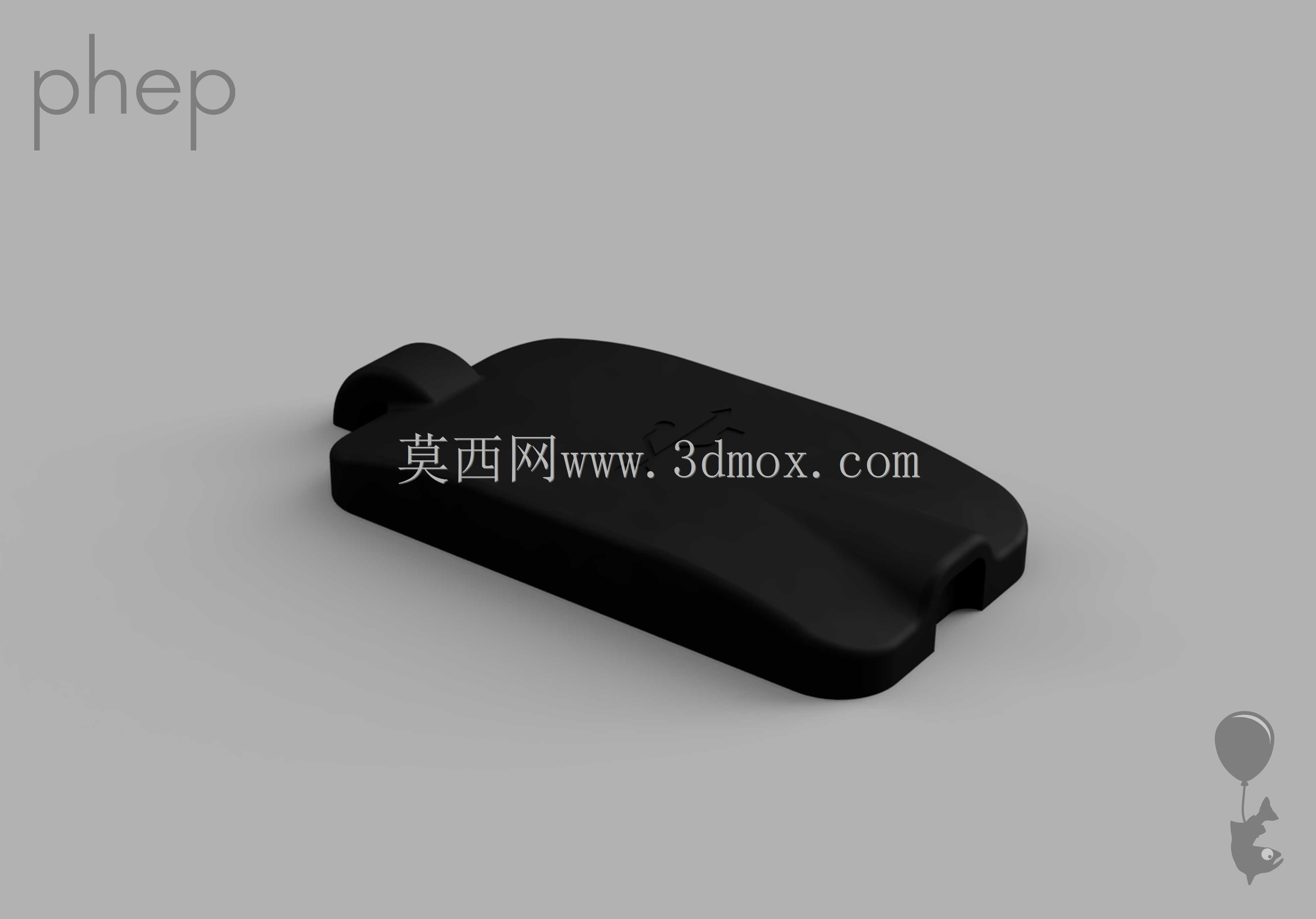

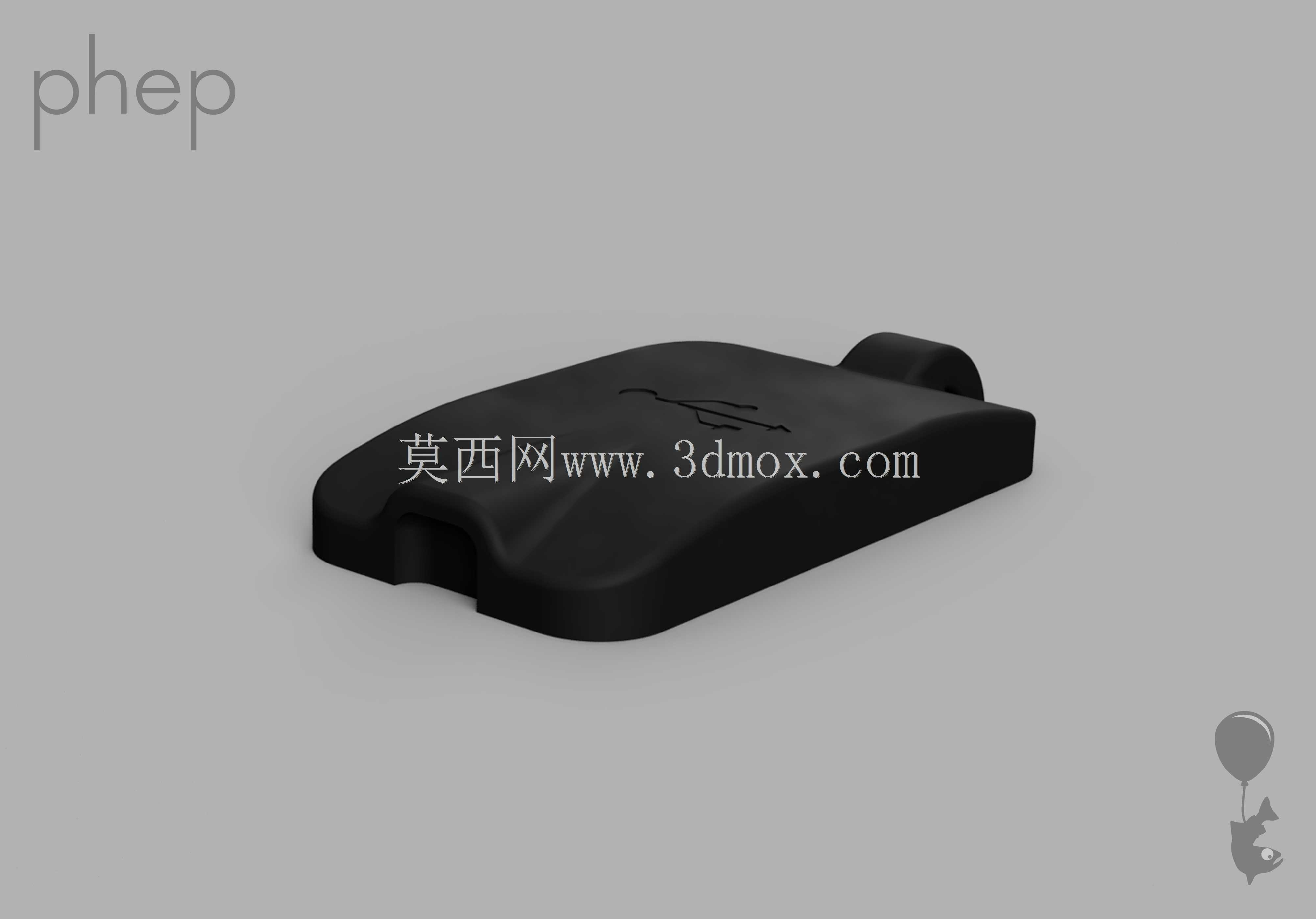

　　在户外手持通讯终端、工业便携采集设备、露天布设的通讯转接模块这类场景中，外露的USB接口长期面临粉尘侵入、雨水泼溅、意外磕碰导致针脚变形的问题，这类橡胶防护盖就是针对这类外露接口做的防护结构设计。从实际使用需求出发，这类防护盖首先要满足接口的密封防护要求，盖体闭合后需要完全包覆USB接口的金属外圈与插接口腔，避免粉尘、水汽顺着接口缝隙进入设备内部，造成电路短路或者针脚氧化接触不良。设计时首先考虑橡胶材质的形变特性，选用邵氏硬度适中的橡胶材料，既保证盖体塞入接口时能通过橡胶的弹性形变填满配合间隙，实现IP65级以上的防水防尘效果，又不会因为硬度过高导致插拔操作费力，长期使用后出现材质开裂的问题。盖体侧面延伸出的连体挂耳结构，

　　是为了避免防护盖取下后丢失，挂耳上的安装孔可以直接套在接口旁的设备壳体凸柱上，不需要额外的连接绳或者固定结构，装配时直接将挂耳卡入设备壳体的预留卡槽即可，不会额外增加设备的装配工序。从外形尺寸来看，盖体的包覆内腔尺寸完全匹配标准USB Type-A接口的外部轮廓，内腔深度刚好覆盖接口的整个金属插接段，盖体边缘做了一圈加厚的唇边结构，当盖体扣合在接口上时，唇边会紧贴设备壳体的接口周边平面，形成一圈连续的密封面，即使设备遇到短时淋雨或者泼溅，水流也不会顺着唇边缝隙渗入接口内部。盖体上表面压制的USB标识凸点，是为了让操作人员在光线不佳的户外场景下，不用目视观察就能通过触感快速找到接口位置，同时凸点结构也能增加手指接触盖体时的摩擦力，

　　方便操作人员抠开盖体进行插拔操作。考虑到长期使用的可靠性，盖体的转角位置全部做了大圆弧过渡，避免应力集中导致橡胶反复弯折后出现断裂，尤其是挂耳和盖体主体连接的位置，做了局部加厚处理，能够承受上千次的反复弯折插拔而不出现撕裂。在实际装配验证中，这类防护盖的安装边界只需要在设备壳体的USB接口旁预留直径2mm的固定凸柱，以及和盖体外轮廓匹配的0.5mm深度沉台即可，不需要对设备的原有壳体结构做大幅改动，既可以用在新开发的通讯设备上，也可以作为现有外露USB接口的改装防护配件使用。不同于硬质塑料防护盖容易因为磕碰碎裂的问题，橡胶材质的盖体即使受到外力挤压碰撞，也能通过自身形变吸收冲击力，不会对内部的USB接口针脚造成额外的损伤，

　　在低温环境下也能保持足够的弹性，不会因为材质变硬导致密封失效或者插拔困难。盖体的整体厚度控制在3mm左右，扣合后突出设备壳体表面的高度不超过4mm，不会影响设备的整体握持手感，也不会因为突出过多在设备收纳时被剐蹭导致盖体意外脱落。在结构细节上，盖体内腔的顶部做了微小的凸起筋位，当盖体扣合时，筋位会刚好抵在USB接口的塑胶端面，提供一定的预紧力，避免设备在振动环境下盖体自行松脱，同时筋位的存在也能让盖体和接口之间形成多道密封屏障，进一步提升防水防尘的可靠性。
