商用住宅通用多晶硅太阳能电池板设计

　　做光伏配套结构设计快八年，之前碰到不少项目要适配不同建筑外立面、屋面的光伏铺设需求，很多现成的电池板模型要么尺寸卡不上建筑模数，要么纹理和实际量产的多晶硅片对不上，做出来的排布方案给业主看的时候总差点真实感，这次做的两款电池板，就是专门针对商用、住宅两类最常见的光伏应用场景做的适配。先讲尺寸边界，商用款做的1956mm×990mm，这个尺寸是照着常规工业厂房屋面的压型钢板波距模数算的，横向铺的时候刚好能卡在三波峰的安装位上，不用额外裁切边框，Z型支架的固定孔位也留了通用的长圆孔余量，不管是直立锁边屋面还是混凝土平屋面的配重支架，都能直接对位，不用二次改孔。住宅款是1652mm×990mm，这个尺寸适配的是普通居民住宅的南向坡面瓦屋面，单块板的重量控制在常规人工搬运的阈值内，两个安装工人配合就能抬着就位，不会因为板太长碰到檐口或者屋脊的防水构造。两款板都做了通用的安装边距，边框四周的安装孔距统一按照行业通用的400mm间隔设置，不管是竖向排布还是横向排布，支架的横梁都能通用，不用针对两款板单独做支架下料。

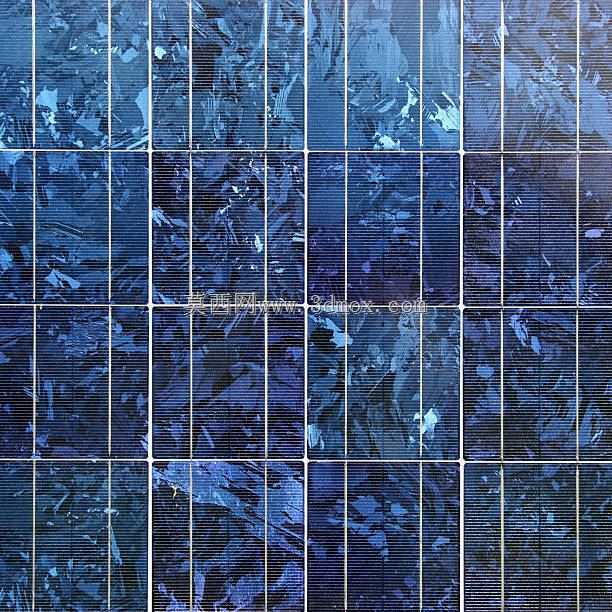

　　应用场景上其实没有做严格的场景限制，不管是垂直外立面的光伏幕墙、遮阳棚的顶面铺设，还是平屋面的倾角排布，两款板的边框受力结构都能满足，边框用的是常规阳极氧化铝型材的截面，壁厚按照常规户外使用的1.4mm设置，抗风载、雪载的参数都符合大部分地区的户外使用要求，做结构受力验算的时候直接套常规光伏板的参数就行，不用额外调整截面属性。纹理部分专门找了量产多晶硅片的实拍纹理做映射，每一片电池片的色差、晶花纹理都和实际产品一致，排布的时候不会出现所有板纹理一模一样的违和感，做效果图、BIM排布的时候，真实感能提上来，给业主做方案汇报的时候，不用再后期PS替换纹理。建模的时候特意把电池片的层结构做了区分，表层的钢化玻璃做了轻微的反光和倒角，中间的EVA胶膜层、背面的TPT背板层都留了独立的材质通道，要是做爆炸图、安装工艺演示的话，可以直接把各层拆开用，不用重新拆分零件。接线盒的位置统一放在背板的下侧居中位置，预留的线缆长度也按照常规施工的300mm余量做的，做桥架布线、线缆余量计算的时候，能直接从模型里量取长度，算材料清单的时候不会漏量。

　　很多人做光伏板模型容易忽略边框的排水缺口，这次在两款板的下边框都做了2mm的排水缺口，刚好对应实际产品的排水构造，不会出现模型里边框是全封闭，实际安装的时候积水积灰的问题。另外板与板之间的拼接缝留了20mm的标准间隙，不管是做横向密拼还是竖向留缝排布，都能满足热胀冷缩的伸缩要求，不会出现模型里拼接过紧，实际施工的时候没法打密封胶、装压块的问题。做光伏项目的三维排布最麻烦的就是尺寸适配，之前做一个产业园的屋面光伏，用的通用板模型尺寸不对，排完之后最后一排差了100多mm，又重新调了一下午的排布，这两款板的尺寸是照着市面上主流量产板的模数做的，不管是做方案阶段的快速排布，还是施工图阶段的精准定位，都能直接用，不用反复缩放调整尺寸。另外纹理贴图和模型文件做了关联路径设置，只要把贴图文件和模型放在同一个文件夹里，打开就能直接显示正确的纹理，不会出现丢贴图的情况，省得每次打开模型还要重新指一遍贴图路径。
