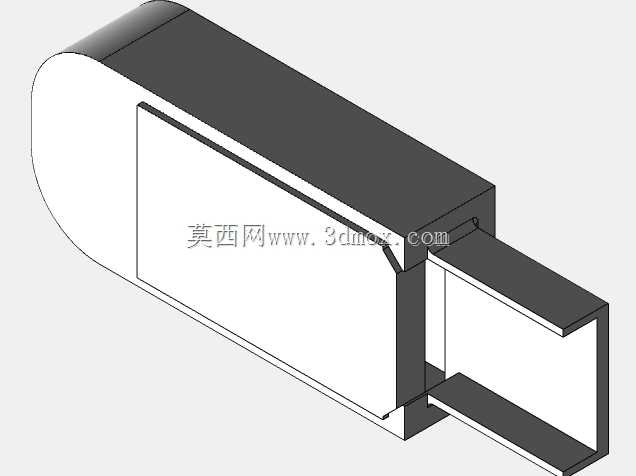

闪迪Cruzer U盘替换外壳结构设计

　　日常办公与数据传输场景中，便携U盘的外壳损坏是高频出现的问题，尤其是闪迪Cruzer系列U盘，其内置存储芯片与PCB板集成度较高，多数情况下外壳摔裂、卡扣断裂后内部核心存储部件仍可正常工作，直接丢弃会造成数据迁移成本与硬件浪费，适配性替换外壳的设计需求便由此产生。这款外壳结构完全匹配对应型号U盘的内部PCB安装边界，设计阶段先对原装损坏外壳进行逆向测绘，提取内部定位柱、卡扣槽、USB插头伸出位的精确尺寸，确保装配后PCB板不会出现窜动，USB金属插头与外壳端面的齐平度符合通用USB接口插拔公差要求，避免出现插入口时对位偏差、接触不良的问题。从结构特性来看，外壳采用上下扣合的分体式设计，没有采用额外螺丝固定的方案，

　　完全靠壳体边缘的卡扣实现锁紧，卡扣的扣合量设置在0.8mm，既保证日常携带时不会意外脱开，又能在需要拆解维修时用薄撬片顺利拆开，不会损伤内部存储板件。壳体的边角全部做了R3圆角处理，一方面是避免注塑成型时出现尖角缺胶的问题，另一方面也能降低摔落时的应力集中，减少壳体开裂的概率。USB插头伸出端的内槽尺寸严格匹配标准USB-A公头的外围尺寸，预留0.2mm的间隙公差，确保插头插入电脑USB端口时，外壳不会与端口端面产生干涉。外壳的握持区域做了微弧面处理，贴合日常插拔时手指的施力角度，插拔过程中不需要过度用力就能顺利对接端口。考虑到日常使用的磨损场景，壳体的壁厚设置为1.5mm，这个厚度既能满足日常揣放于口袋、包内时的抗挤压强度，

　　又不会让整体外形过于臃肿，整体外形尺寸控制在与原装外壳一致的范围内，不会因为更换外壳导致U盘无法插入狭小空间的USB端口，比如部分笔记本侧边紧密排列的接口位、台式机前置面板的下沉式接口。设计过程中特意规避了原装外壳的结构弱点，原装外壳的卡扣位设置在靠近USB端的受力薄弱区，多次插拔后容易出现卡扣断裂，这款替换外壳将卡扣位置后移3mm，设置在壳体中部的实体壁厚区域，同时在卡扣根部做了R0.5的圆角过渡，降低反复开合时的应力集中，提升卡扣的疲劳寿命。壳体内部设置了两条对称的定位筋，刚好卡住PCB板的两侧边缘，装配时不需要额外打胶固定，PCB板推入后就能被定位筋完全限位，不会在壳体内出现上下、左右的晃动，即使从1.

　　2米高度自由落体到水泥地面，内部PCB也不会出现移位导致的USB插头虚接问题。外壳的表面没有做多余的防滑纹理，保持平整的外观面，既减少注塑时的模具加工复杂度，也避免口袋里的纤维、灰尘卡在纹理缝隙中难以清理。从实际装配验证来看，这款外壳不需要对原装U盘的PCB板做任何打磨、裁切修改，只需要将原有损坏的外壳拆除，把完整的PCB板对准定位筋推入下壳，再扣合上盖即可完成更换，整个装配过程不需要额外工具，普通用户就能独立操作。针对日常使用中可能遇到的手汗、少量溅水场景，壳体上下盖的合模面做了0.3mm的止口结构，能阻挡少量液体从合模缝隙渗入内部，降低PCB板遇水短路的风险，当然这个结构并不具备防水能力，只是应对日常使用中的意外泼溅场景。壳体的尾端保留了挂绳孔的位置，挂绳孔的壁厚做了局部加厚到2mm，避免挂绳拉扯时出现孔位开裂的问题，满足用户挂载钥匙扣、挂绳的使用需求。在注塑工艺适配方面，整个壳体的脱模斜度设置为1.5度，所有内部筋位的脱模斜度不小于1度，确保注塑生产时能够顺利脱模，不会出现顶白、拉伤的问题，适合采用ABS材料进行批量注塑生产，材料成本低且具备足够的抗冲击强度，完全满足日常使用的强度要求。
