V尾布局微型六旋翼飞行器结构设计

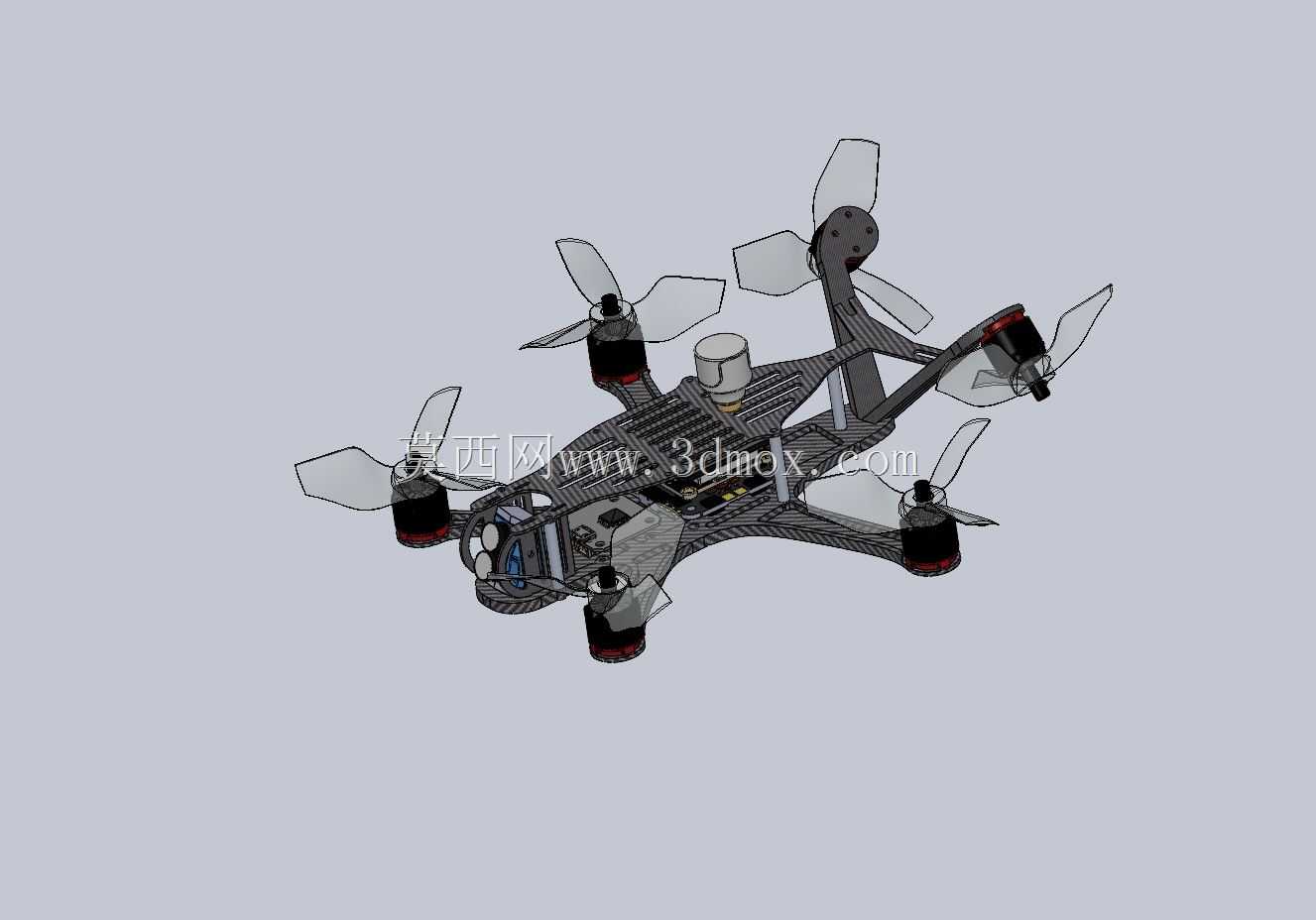

　　这款多旋翼飞行器的结构设计核心围绕小空间下的稳定航拍作业需求展开，区别于常规六轴的正六边形布局，采用带垂直尾翼的Vtail构型，本质是在五旋翼基础上增设垂直安定面结构，用来抵消小轴距机型在高速前飞时的偏航力矩波动，解决小尺寸多旋翼在有风环境下航向飘移的常见问题。从实际作业场景来看，这类小轴距多旋翼主要适配狭窄空间的巡检、近景航拍、轻载荷侦查类任务，不需要大载重能力，但对飞行姿态稳定性、续航时长、结构抗振性有明确要求，设计时优先控制整机自重，同时保证动力系统的出力冗余。

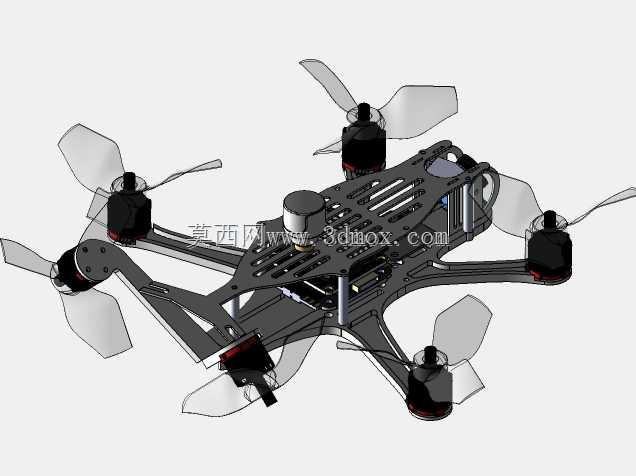

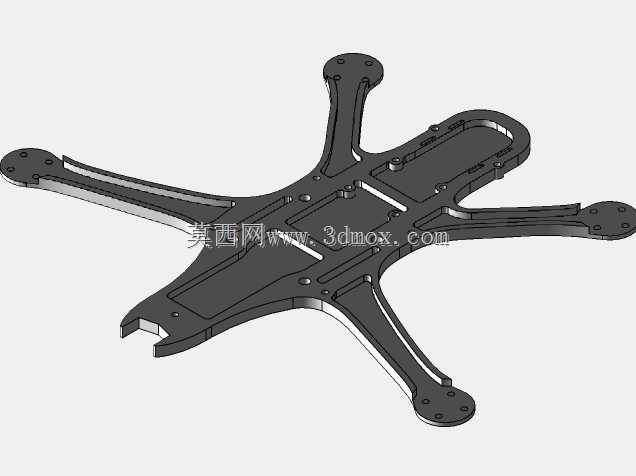

　　整机结构主体采用碳纤维板材切割成型的机架，上下板通过中空铝柱连接，既降低结构重量，又能给电调、飞控、图传模块留出足够的安装空间，所有电机座采用一体化压合结构，避免螺丝连接在高频振动下出现松脱。动力配置上，高kv值小尺寸电机搭配4S锂电提供基础飞行动力，负责姿态控制的动力组搭配3S锂电单独给摄像载荷、图传、飞控外设供电，双电源分离设计可以避免大电流动力输出时干扰飞控与图传信号，实测在搭载常规运动相机的载荷下，能够实现二十分钟以上的连续作业时长，满足单架次的近景作业需求。

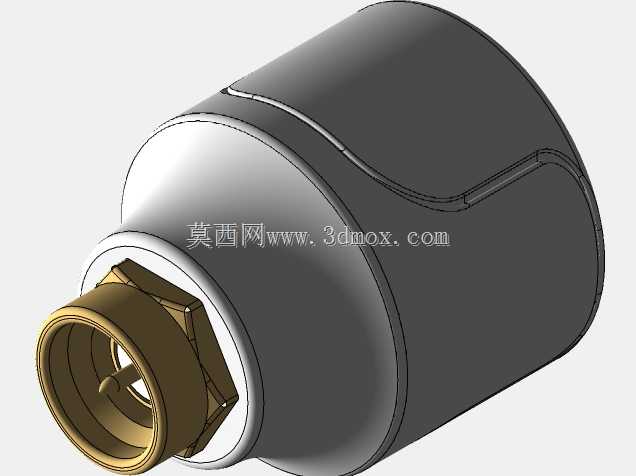

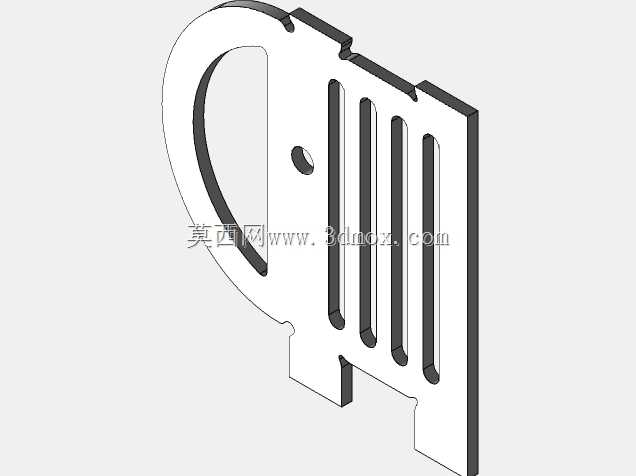

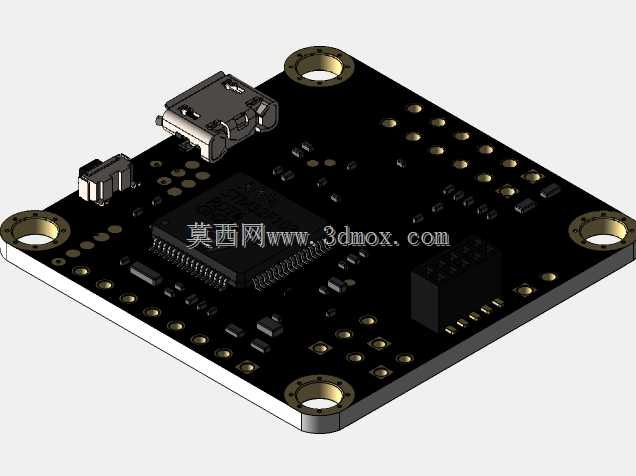

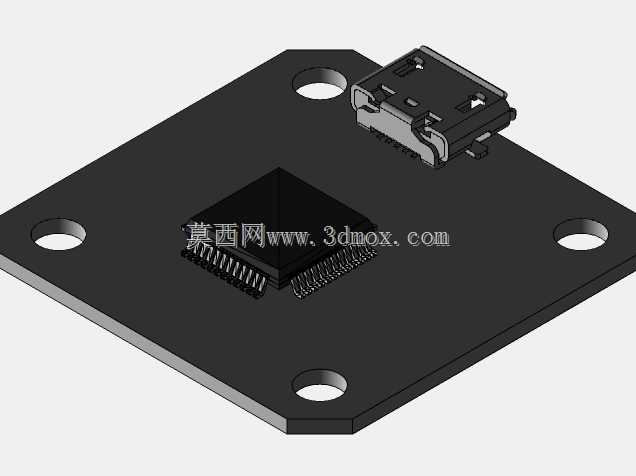

　　飞控安装位设置在机架几何中心位置，做了双层减震结构，通过硅胶减震球将飞控板与机架主体隔离，过滤电机转动带来的高频振动，避免加速度计、陀螺仪数据出现噪声影响飞行姿态解算。电调全部内嵌安装在机架上下板之间的空腔内，既减少空气阻力，又能利用飞行时的下洗气流实现被动散热，不需要额外加装散热结构。垂直尾翼采用轻量泡沫芯外覆蒙皮的结构，安装在机尾的两个后向电机之间，不对下洗气流造成额外遮挡，前飞时的气流作用在尾翼面上能够提供被动航向稳定力矩，降低飞控在偏航通道的修正频率，减少动力消耗。

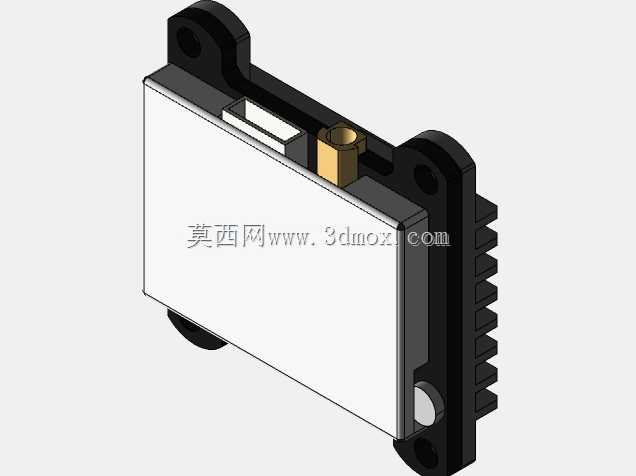

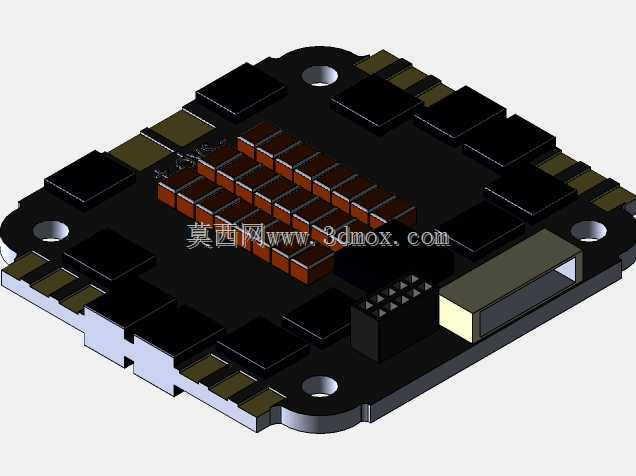

　　设计过程中针对电机转向做了特殊分区排布，没有采用常规六轴的正反桨交替排布逻辑，而是结合V尾布局的力矩特性调整转向分配，配合BetaLight、Inav、Arducopter等常用开源飞控的自定义混控设置，能够实现精准的偏航控制，不会出现常规小轴距六轴在大机动动作时的航向耦合问题。整机的安装边界控制在30.5mm×30.5mm的核心安装区域内，主电调安装位适配20×20规格的标准电调，外设接口全部预留标准接插件位置，不需要额外改线就能兼容市面上常用的航模接收机、图传、摄像头模块。

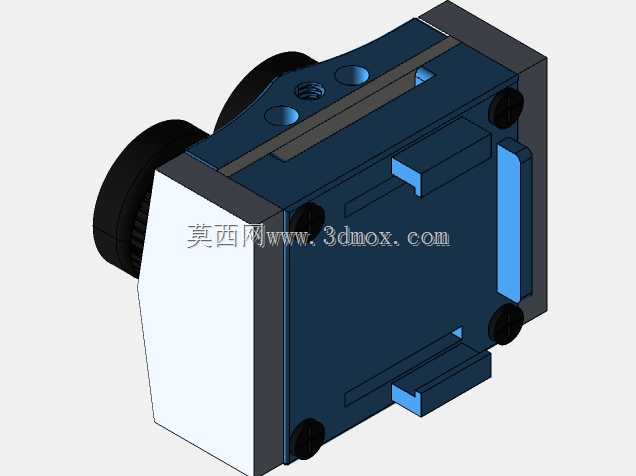

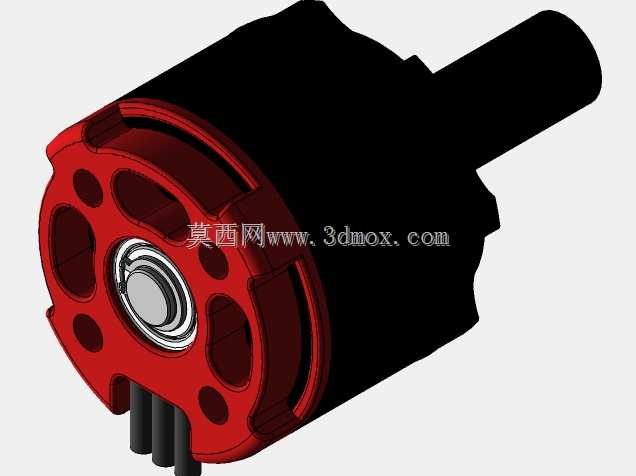

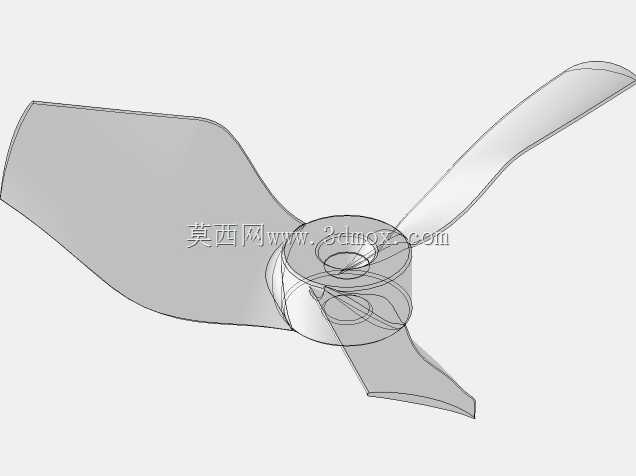

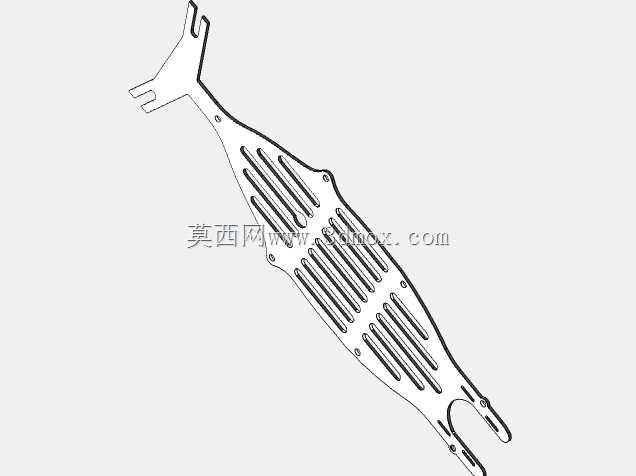

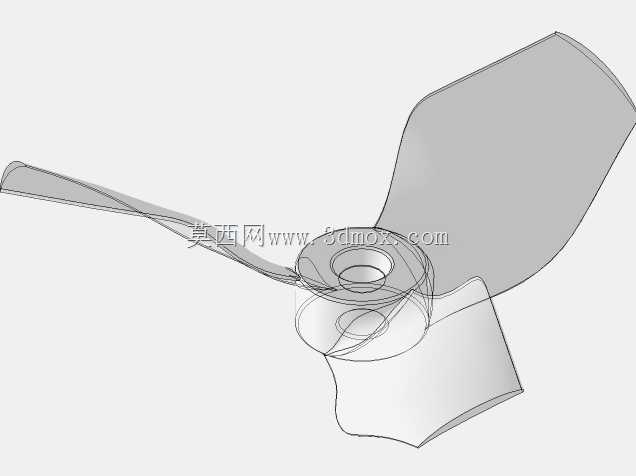

　　机架的机臂采用一体化碳纤维成型结构，没有额外的折叠机构，避免连接间隙带来的振动放大问题，机臂末端的电机座预留了标准孔位，能够适配常用的1408、1208系列小尺寸无刷电机，桨叶采用三寸三叶桨，在保证拉力足够的前提下降低转动惯量，提升姿态响应速度。起落架采用轻量化碳纤杆结构，高度刚好能够避开底部挂载的摄像头视野，同时在降落时能够缓冲冲击，避免机架直接触地损坏底部安装的图传天线与摄像头。所有走线全部通过机架上预留的穿线孔布置在两层板之间，外部没有明线，既降低飞行时的风阻，也避免线材在气流扰动下抽打桨叶引发故障。

　　从结构强度验证角度来看，机架板材厚度根据受力位置做了差异化设计，机臂与中心板连接的位置做了加厚处理，能够承受飞行时的机动过载，中心板上的设备安装孔位全部做了沉孔设计，螺丝安装后不会突出板面，避免与其他设备产生干涉。电池安装位设置在机架中心板下方，采用绑带固定结构，能够根据不同的作业需求适配不同容量的电池，调整整机重心位置，保证重心落在旋翼平面的几何中心，减少飞控的姿态修正负担。天线安装座设置在机尾位置，远离动力电源线，避免电磁干扰影响图传与遥控信号的传输稳定性，整体结构没有冗余设计，每个结构件都兼顾减重与功能需求，适合小场景下的轻载荷飞行作业使用。
