　　这套制动盘与卡钳的三维结构，是面向乘用车辆盘式制动系统开发的核心功能部件，日常装车场景覆盖家用轿车、轻型商用车辆的前轮制动回路，部分高性能改装车型也会基于同结构逻辑做强化适配。实际装车运行时，卡钳在接收到制动管路传递的液压推力后，会推动内侧摩擦片贴合制动盘工作面，同时卡钳本体在导向销上滑动带动外侧摩擦片同步夹紧，靠摩擦副的滑动阻力把车轮转动的动能转化为热能耗散，实现车辆减速、驻车的核心功能。

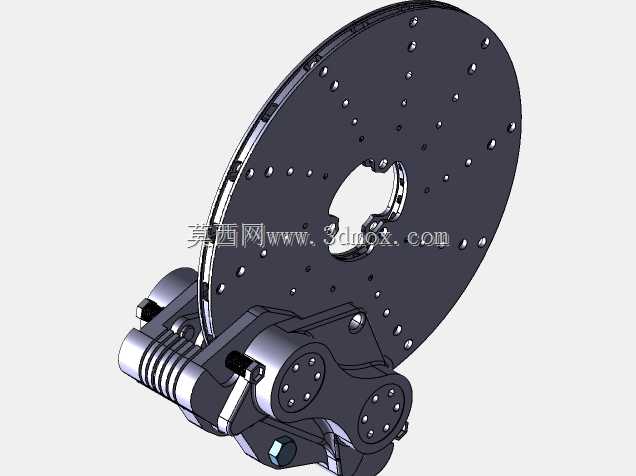

　　从结构设计逻辑来看，制动盘采用通风盘式的基础构型，盘体上均匀分布的散热孔并非随意排布，是顺着车辆行驶时的气流流向做的角度优化，能在车轮高速转动时引导空气穿过盘体内部风道，把制动过程中摩擦产生的热量快速带走，避免连续制动工况下摩擦片过热出现热衰退，影响制动效能。盘体中心的定位花键孔尺寸是严格匹配对应车型的轮毂轴头参数设计的，安装时盘体内端面完全贴合轮毂安装面，靠轮毂螺栓的预紧力实现周向与轴向的完全固定，安装边界上预留了0.3mm的端面跳动公差余量，避免装车后制动过程中出现踏板抖动、摩擦片偏磨的问题。卡钳部分采用浮动式卡钳的结构方案，相比固定式对置活塞卡钳，整体结构更紧凑，占用轮辋内部的径向空间更小，适配15寸及以上常规尺寸的家用车轮辋时，不需要额外调整转向节的安装点位，卡钳本体上的两个安装支脚孔位间距、孔径都严格对应转向节上的预装支架尺寸，安装时只需要把导向销涂抹润滑脂后穿入对应孔位，就能保证卡钳的滑动行程顺畅，不会出现卡滞导致的制动拖滞问题。

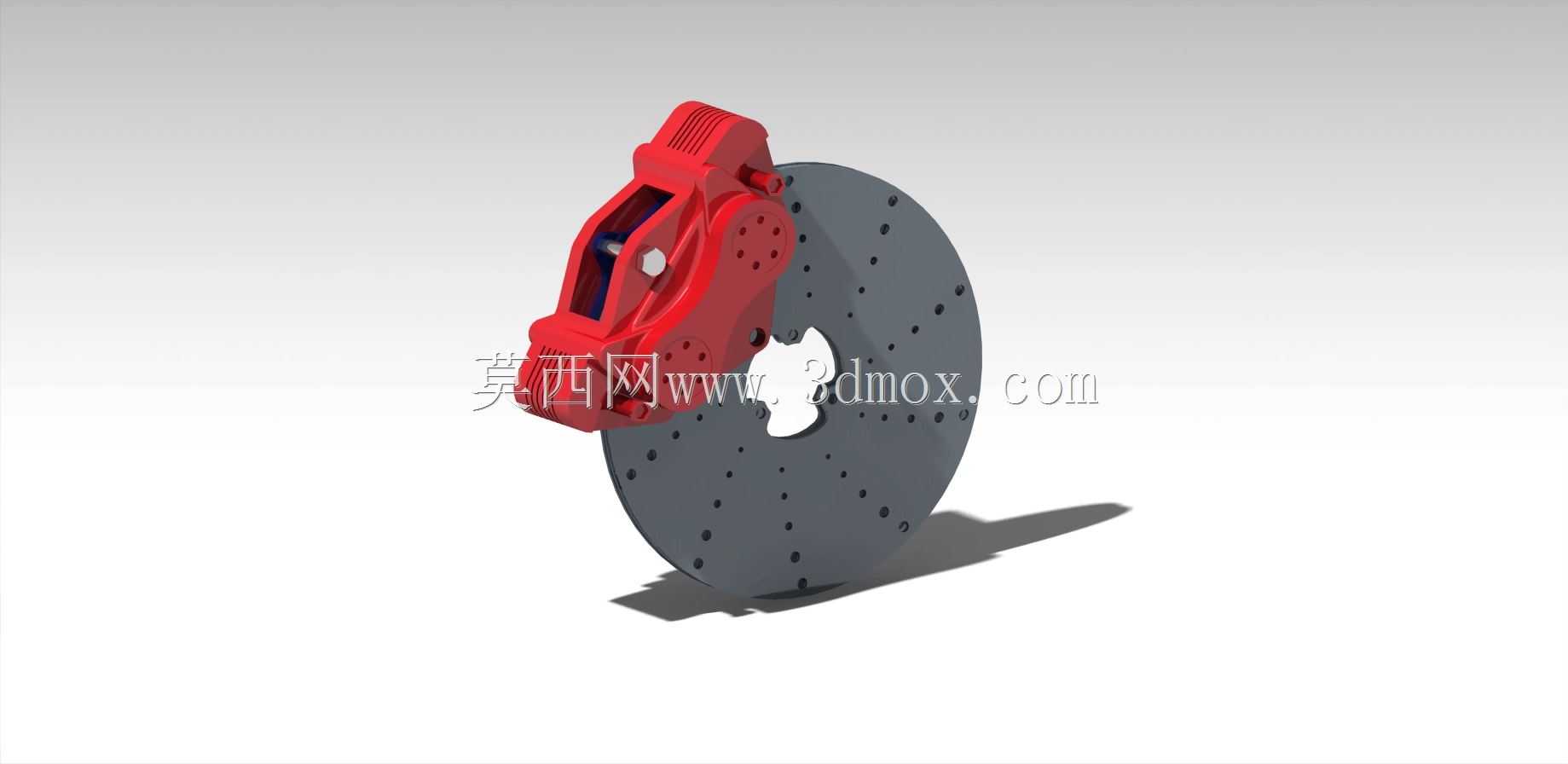

　　卡钳外部的红色壳体是防尘隔热的防护结构，既可以阻挡车辆行驶过程中卷起的泥沙、污水进入卡钳内部的活塞腔，避免活塞密封圈磨损出现液压油泄漏，也能在一定程度上阻隔制动盘辐射的热量传递到制动液腔，延缓制动液高温汽化的时间。摩擦片的安装槽位做了防呆设计，内外侧摩擦片的背板卡扣尺寸有细微差异，装配时不会出现内外片装反的问题，摩擦片的磨损极限位置预留了报警片安装位，当摩擦片磨损到剩余厚度3mm时，金属报警片会直接接触制动盘表面发出尖锐异响，提醒驾乘人员及时更换摩擦片。

　　在实际的结构建模过程中，需要重点校核卡钳夹紧制动盘时的受力变形量，卡钳本体在最大制动压力下的开口变形量要控制在0.15mm以内，否则会导致摩擦片接触面积不足，制动效能下降，同时还要校核制动盘在最高工作温度600℃下的热变形量，避免热膨胀导致盘体与摩擦片之间的间隙消失，出现行驶过程中带刹的问题。整个结构的安装边界还要考虑与周边部件的间隙，比如卡钳最外侧与轮辋内表面的静态间隙要保留至少5mm，避免车辆过颠簸路面时悬架跳动导致轮辋磕碰卡钳壳体，卡钳内侧与转向节、减震器支脚的间隙也要保留3mm以上，给制动过程中的部件变形留出足够余量。另外，制动盘上的散热孔排布还要做动平衡校核，避免孔位分布不均导致盘体高速转动时出现不平衡量，带动方向盘出现抖动，建模时每个孔的位置都要相对于盘体中心做对称分布，最终不平衡量控制在5g·cm以内，满足装车后的动平衡要求。
