倒置卷料式无限Z轴打印设备结构

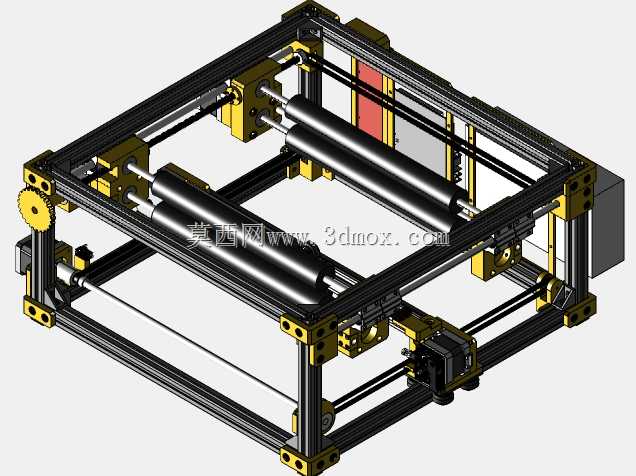

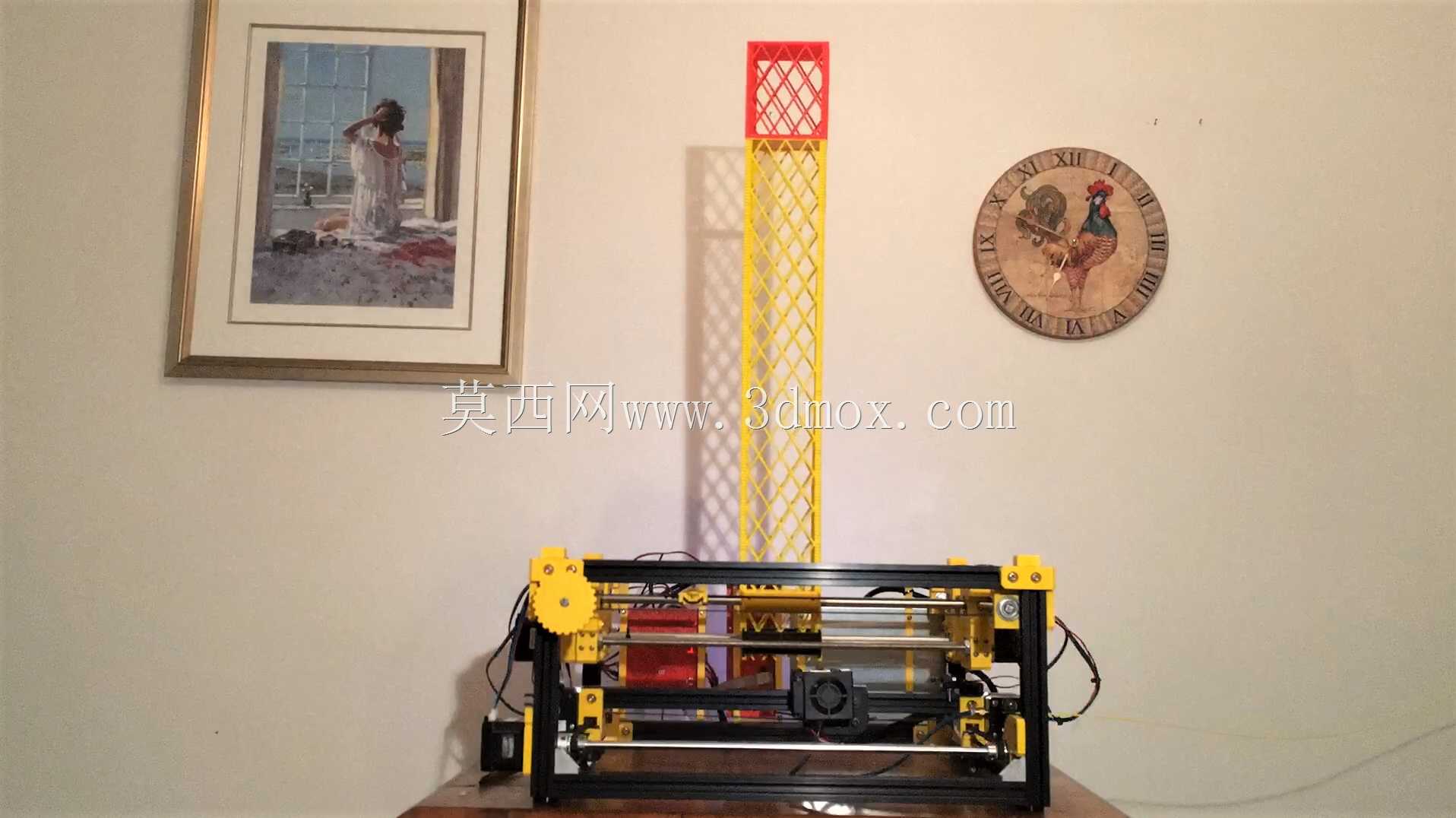

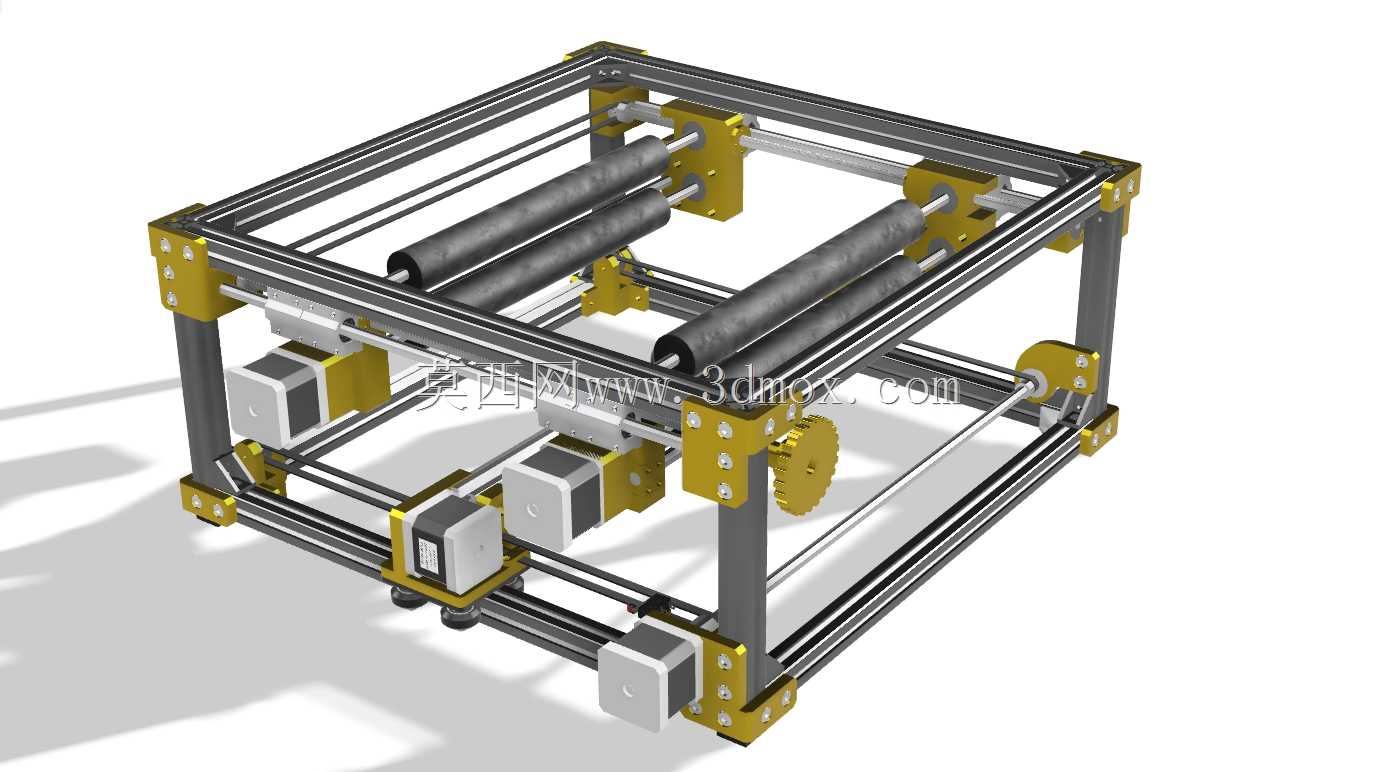

　　这款打印设备的核心设计逻辑，是突破常规桌面级FDM设备的成型高度限制，通过倒置喷头搭配卷动式支撑结构，实现理论上无上限的Z向连续打印作业，适配小尺寸桌面设备加工超长尺寸制件的场景需求。从框架结构来看，整机采用标准欧标2020铝型材搭建主体承载结构，型材拼接处采用定制加工的黄铜色连接角件配合T型螺栓锁紧，所有连接点位的螺栓预紧扭矩控制在8-10N·m，既保证框架整体刚性，又能根据后期测试需求快速调整型材间距、改动安装点位，框架整体外轮廓控制在400mm见方的桌面级安装边界内，不需要额外定制大型安装台架，可直接放置在常规工作台面上使用，底部预留的10mm安装支脚高度，可适配不同平整度的桌面，避免框架受力不均导致的传动偏移。

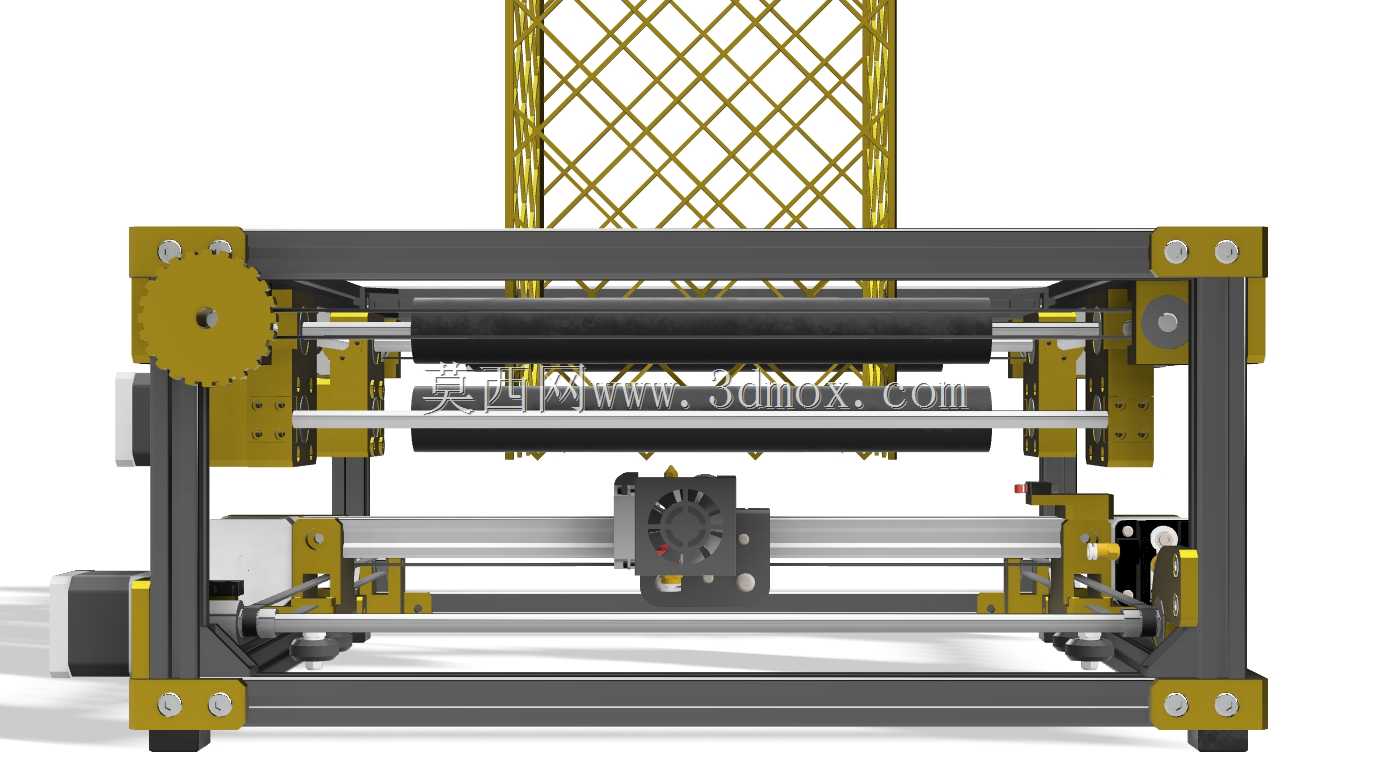

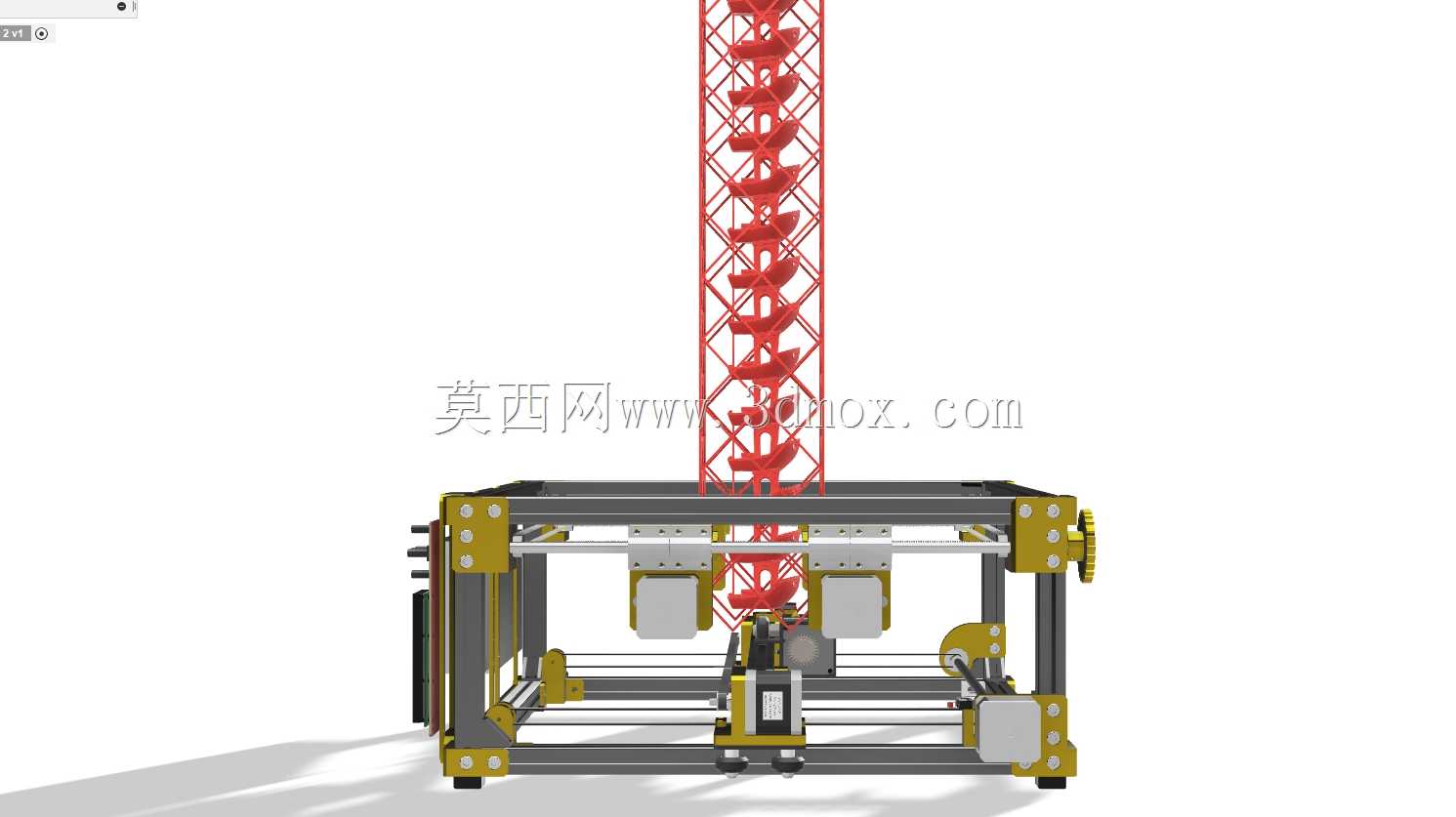

　　传动系统的布局完全围绕连续卷料打印的需求设计，Z向不再采用常规的丝杆升降热床结构，而是替换为三组平行排布的从动辊轴，辊轴采用直径20mm的冷拔圆钢加工，表面做硬质阳极氧化处理，降低支撑卷材移动时的摩擦阻力，辊轴两端通过带座轴承固定在铝型材框架上，其中一端搭配3D打印的传动齿轮，由42型步进电机通过同步带驱动辊轴匀速转动，带动铺在辊轴上的支撑卷材持续向上移动，喷头组件倒置安装在框架中部的横向导轨上，可沿X、Y方向做平面运动，将熔融耗材直接打印在移动的支撑卷材表面，随着卷材持续卷动，打印完成的制件会顺着辊轴的转动方向持续向上输送，不会因为Z向行程不足限制制件总长度。实际应用场景中，这类结构主要面向小批量定制长尺寸型材类制件、连续纹理类装饰构件、超长杆件原型验证的需求，比如建筑沙盘用的等比例长梁模型、无人机用的碳纤维复合管材原型、展会用的连续造型装饰条，常规桌面3D打印机受Z向行程限制，需要将长件拆分打印后再拼接，拼接处不仅有明显接缝，还会因为粘接强度不足导致制件受力断裂，而这款连续打印结构可以一次性完成整根长件的打印，不需要拆分拼接，能有效提升长尺寸制件的整体结构强度。设计过程中需要重点平衡的几个核心问题，首先是支撑卷材的张紧力控制，辊轴两端加装了可调张紧结构，通过调整端部螺栓的进给量改变辊轴间距，让支撑卷材始终保持0.2-0.3MPa的表面张紧力，避免卷材松弛导致的打印首层附着力不足、制件翘边偏移；其次是倒置喷头的漏料防控，

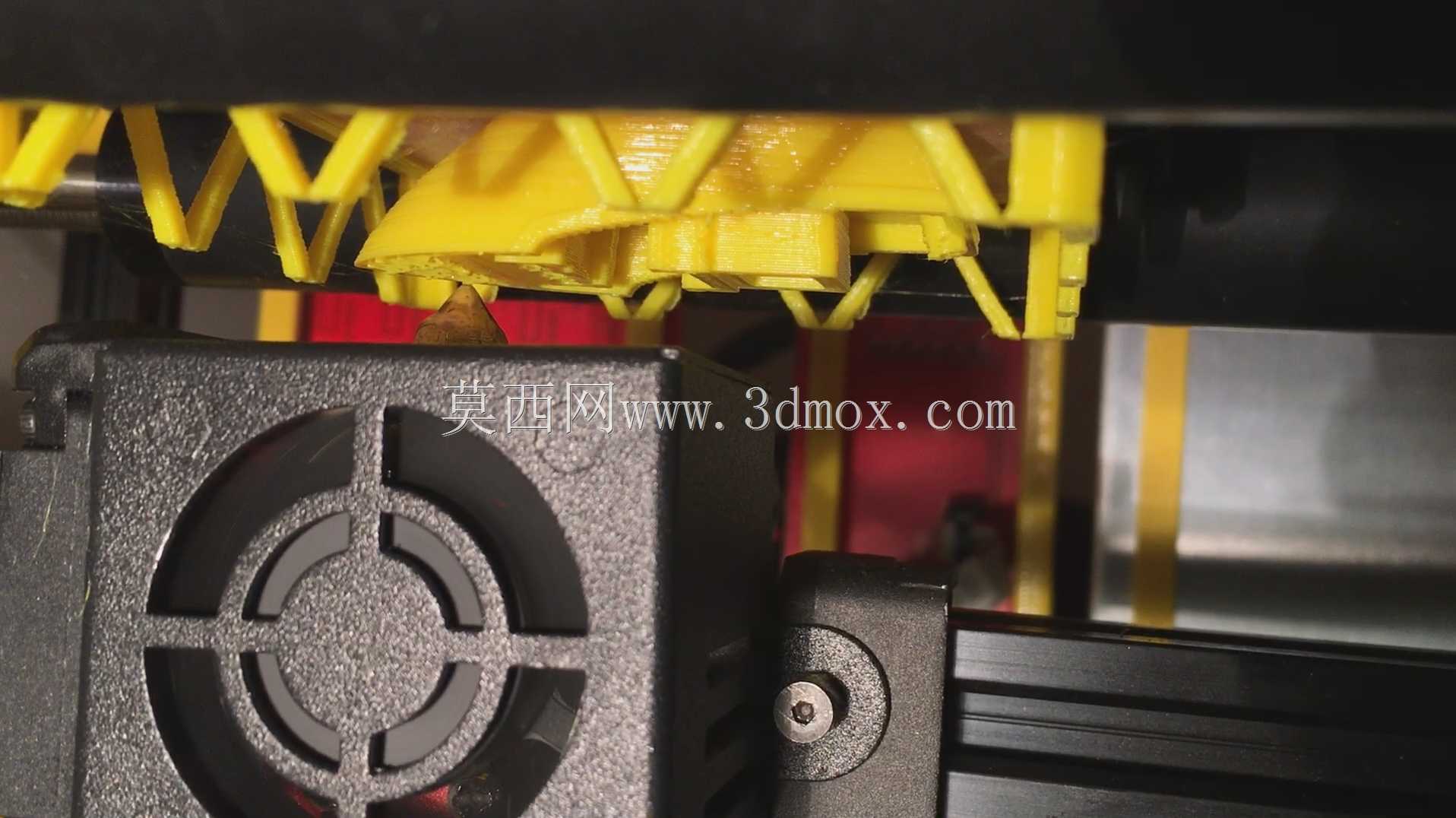

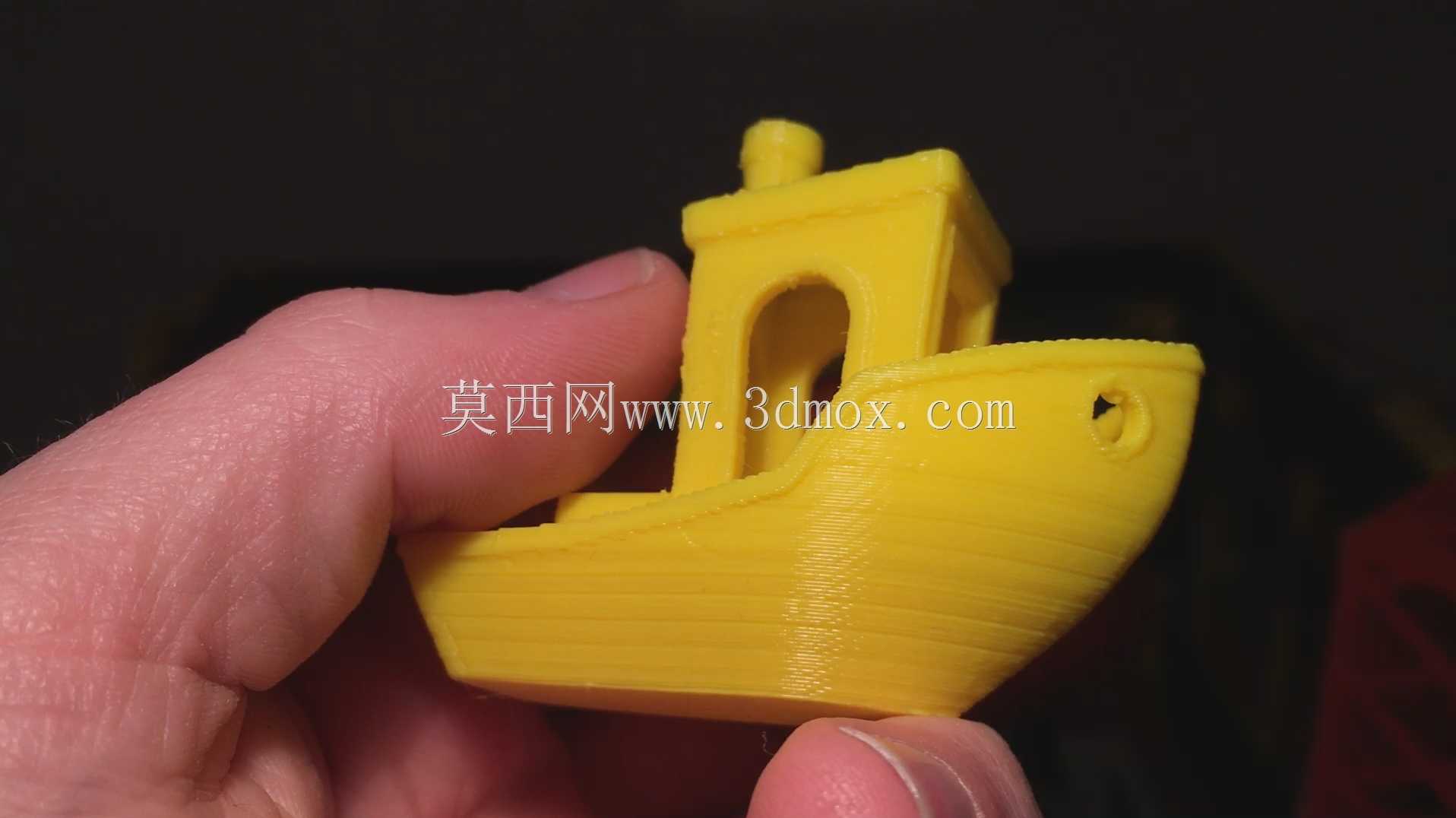

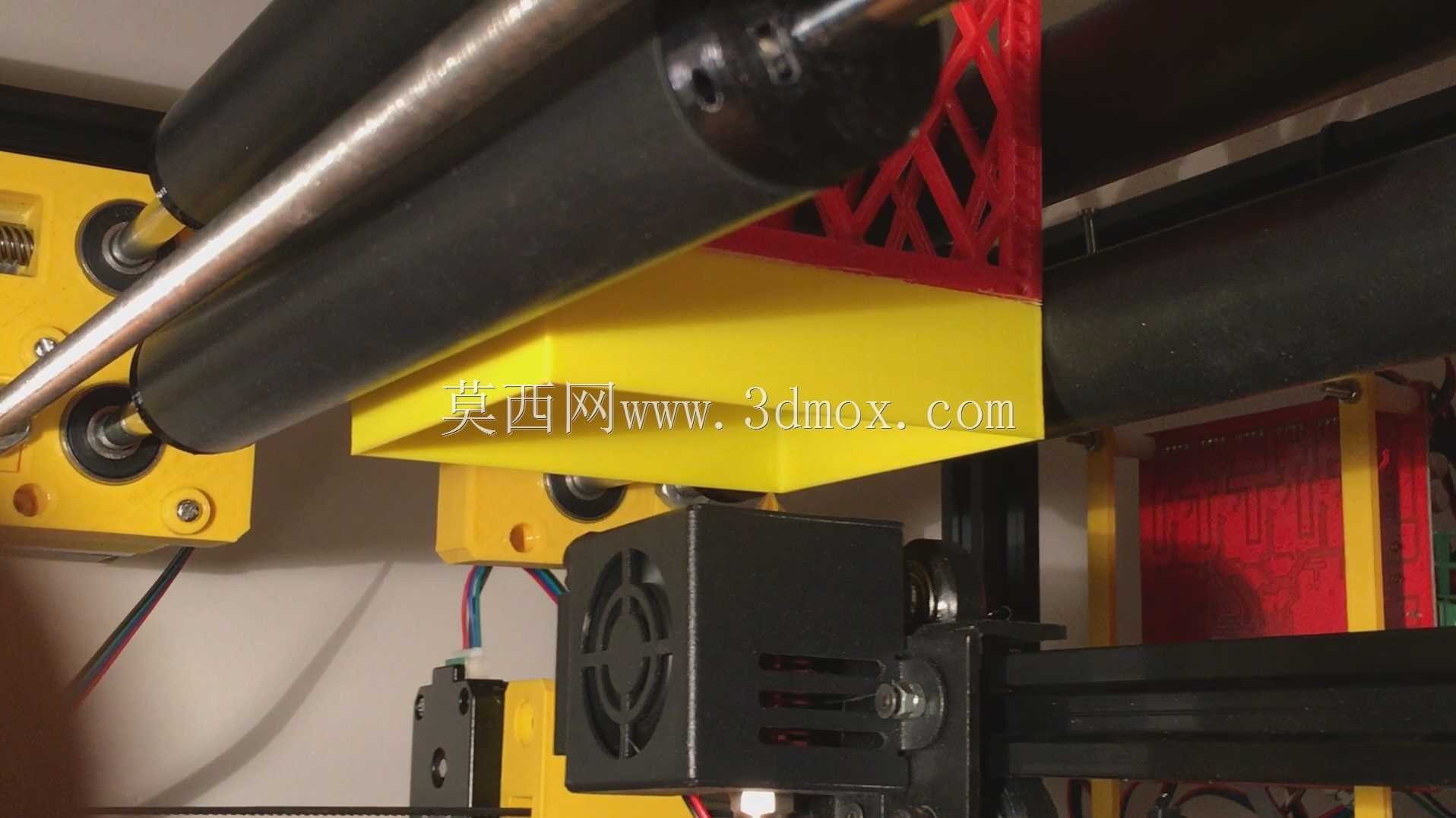

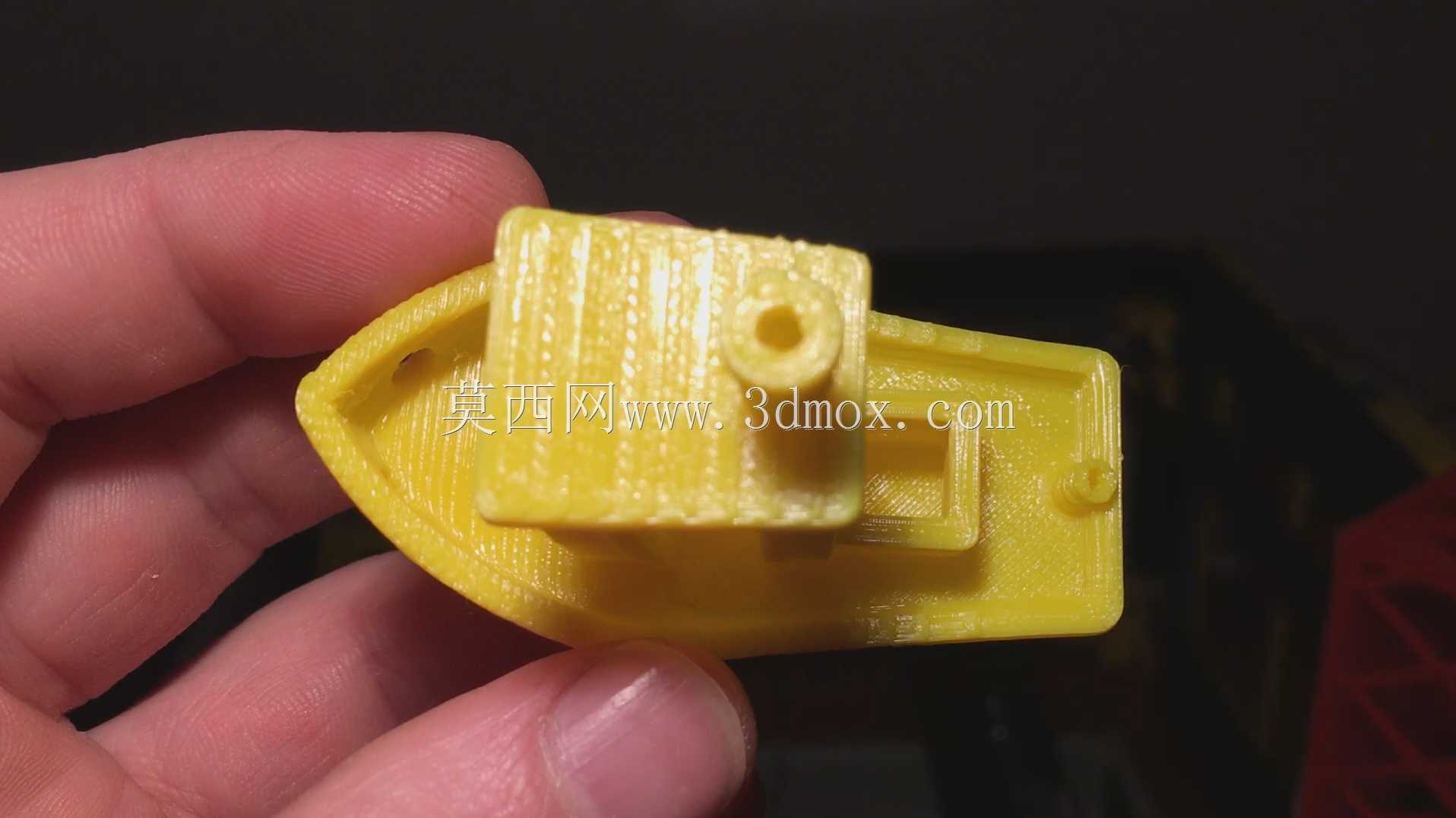

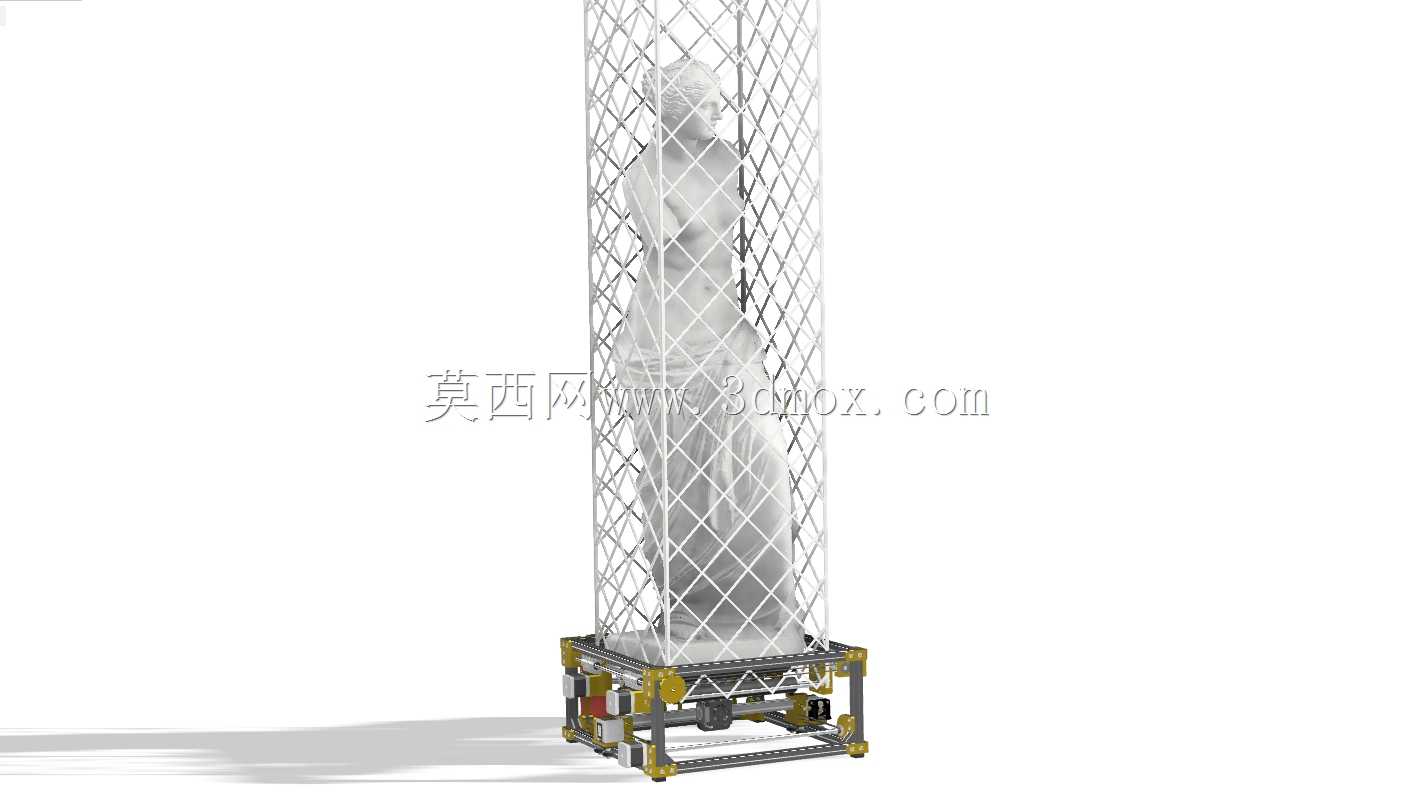

　　喷头组件加装了硅胶材质的保温护套，同时在喷头非打印路径上设置了可翻转的接料挡板，打印间隙挡板自动移动到喷嘴下方承接漏出的熔融耗材，避免耗材滴落在支撑卷材上造成打印缺陷；另外就是卷动速度与打印挤出量的匹配，辊轴的转动速度需要和喷头的打印层高、挤出流量做参数联动，根据不同耗材的冷却速度调整卷动速率，比如PLA耗材冷却速度快，卷动速度可匹配0.2mm层高的打印速度设置为5mm/s，PETG耗材冷却速度慢，需要将卷动速度降低到3mm/s，保证耗材充分冷却定型后再随卷材移动，避免制件变形。从安装边界来看，整机除了主体400mm见方的框架尺寸，还需要在框架上方预留至少1000mm的制件输出空间，用来承接连续输出的长尺寸打印件，

　　设备后侧预留的电气安装位尺寸为100mm200mm，可直接安装常规的3D打印机主控板、驱动模块与电源组件，不需要额外扩展电气安装空间，所有传动部件的运动行程都做了机械限位设计，X、Y方向的运动行程控制在200mm200mm，既满足常规截面尺寸的长件打印需求，又不会因为行程过大导致框架刚性不足。目前这套结构还处于概念验证阶段，实际应用中还存在支撑耗材损耗量较大的问题，因为支撑卷材会随打印过程持续卷动，每打印1米长度的制件大概需要消耗1.2米的支撑卷材，后续可通过优化支撑卷材的循环复用结构、调整打印路径减少支撑接触面积来降低耗材损耗，另外针对大重量长制件的下垂变形问题，可在输出端加装可调节的辅助支撑托架，根据制件长度调整托架高度，避免制件自重导致的弯曲变形。
