低成本人形双足仿生机器人结构设计

这款人形仿生机器人的结构设计，核心面向创客教育、机器人入门研发场景，可作为高校机器人工程专业的实训载体，也能供个人爱好者完成仿生运动算法验证、舵机控制逻辑调试等实操工作。整机采用3D打印件作为主体结构框架，设计阶段充分考虑了FDM打印的工艺特性，所有受力部位的壁厚设置在2.5-3mm区间，既避免打印过程中出现翘曲变形，也能承受16个舵机运转时的动态载荷，无需额外添加金属嵌件即可满足日常调试的强度需求。

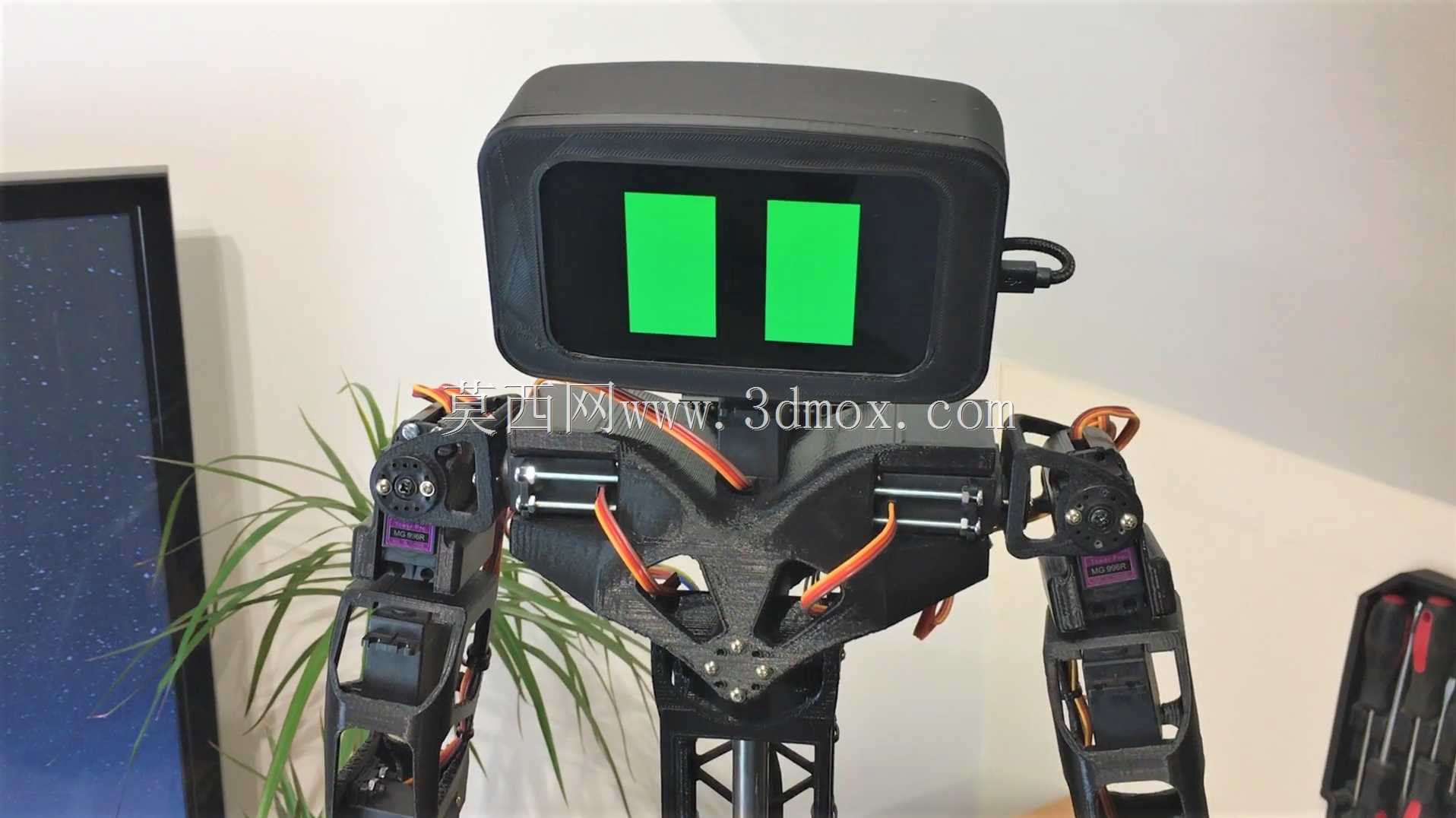

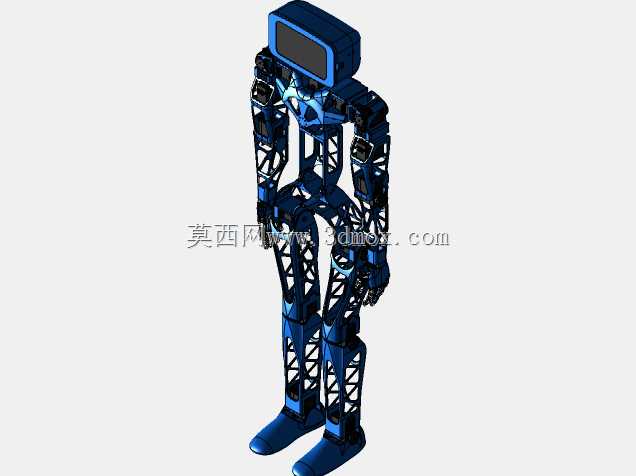

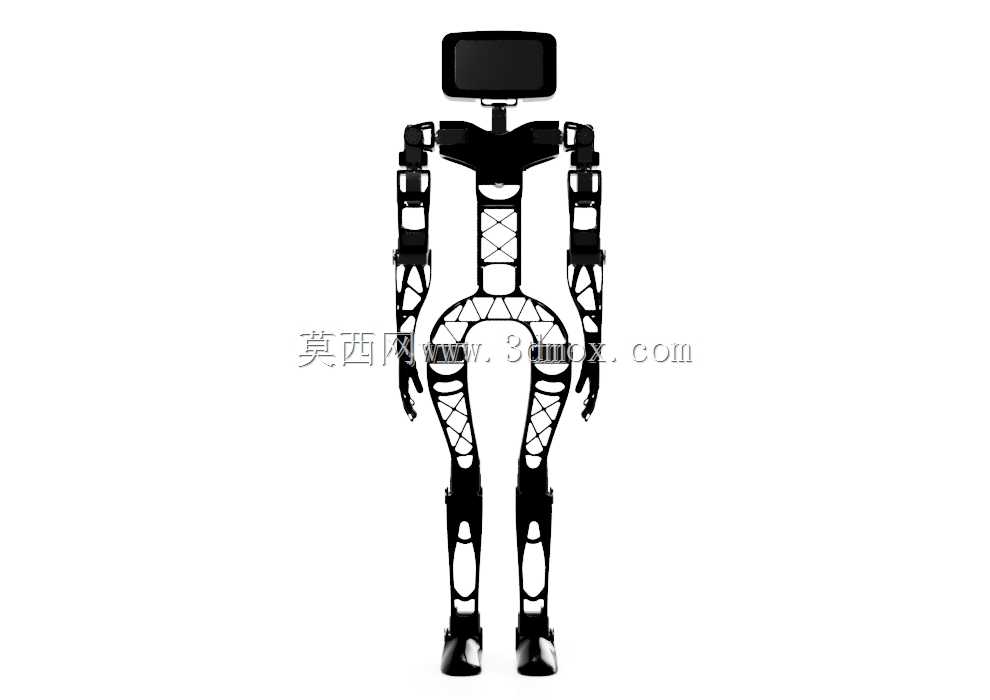

从结构布局来看，整机采用类人躯干比例设计，头部预留了旧款手机屏幕的安装位，可直接作为交互显示终端使用，无需额外定制显示模组，大幅降低了整机的物料成本。躯干部分采用镂空网格状的筋条结构，在保证整体结构刚性的前提下，尽可能削减了非必要的实体材料，有效降低了整机自重，减少舵机运转时的负载压力。四肢关节处全部采用标准舵机安装位设计，适配MG996R型号舵机，每个关节的转动角度范围都做了机械限位设计，避免舵机超程运转导致的结构损坏或舵机烧蚀问题。

设计过程中特意规避了高端人形机器人常用的总线舵机方案，全部采用常规PWM信号舵机，配合Arduino Uno控制板即可完成全部运动控制，控制门槛极低，适合刚接触机器人开发的初学者快速上手。舵机走线全部隐藏在结构件内部的预留线槽内，既避免了运动过程中线路与关节发生干涉，也让整机外观更加整洁。足部结构做了加宽处理，静态站立时的支撑面足够保证整机重心落在支撑多边形范围内，调试静态平衡时无需额外添加配重块即可实现稳定直立。

在安装边界设计上，所有结构件的连接孔位都采用标准M3螺丝规格，爱好者无需准备特殊规格的紧固件即可完成整机组装，关节处的舵机摇臂安装位预留了0.2mm的装配间隙，抵消3D打印的尺寸误差，组装时无需反复打磨修配即可顺利装配。整机的运动自由度覆盖头部俯仰、肩部前后摆动与侧摆、肘部弯曲、髋部前后侧摆、膝部弯曲、踝部俯仰侧摆，可完成直立行走、简单肢体动作等基础仿生运动，虽然无法实现高动态的跑跳动作，但对于入门级的机器人运动学验证、舵机同步控制调试已经完全足够，整体物料成本控制在极低区间，非常适合批量制作用于教学实训场景。
