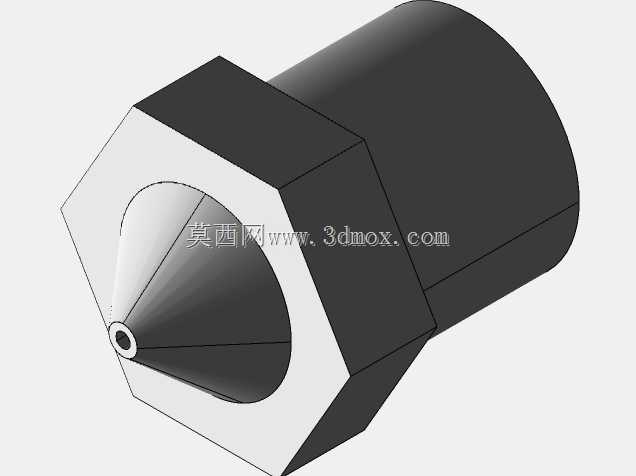

3D打印机黄铜六角挤出喷嘴结构

　　在桌面级FDM熔融沉积成型3D打印设备的挤出系统中，喷嘴是直接决定成型精度、出料稳定性与耗材适配范围的核心终端零件，本次建模的这款六角结构黄铜喷嘴，是目前消费级与半工业级3D打印设备中应用最广泛的通用型挤出喷嘴结构。从实际应用场景来看，这类喷嘴适配绝大多数采用E3D V6系列热端架构的3D打印设备，涵盖桌面级DIY组装机型、入门级商用整机以及部分改装升级的工业级FDM设备，可兼容PLA、ABS、PETG、TPU等多种主流熔融沉积打印耗材，日常用于文创模型制作、工业手板打样、教学实训操作、小批量功能件试制等多种作业场景，是3D打印设备运维、改装、备件替换时的核心选型零件。

　　从功能特性层面来看，该喷嘴承担着将加热块传导的热量均匀传递至耗材丝材，将固态耗材熔融至设定温度后，通过端部的精密出料孔以恒定线径挤出，按照切片路径逐层堆叠成型的核心作用。喷嘴本体采用黄铜材质建模，还原了黄铜材料导热系数高、切削加工性能好、成本可控的实际选材特点，能够快速将热端加热块的温度传导至内腔流道，保证耗材熔融过程的温度均匀性，避免出现局部温度不足导致的出料卡顿、耗材碳化堵头问题，同时黄铜材质的韧性足以应对日常拆装时的扭矩受力，不会像硬质合金喷嘴那样容易因为拧动受力出现开裂。

　　设计思路上，这款喷嘴采用了外六角的主体结构，完全匹配标准M6螺纹的拆装工具边界，日常维护更换时可以使用普通活动扳手、开口扳手或者套筒直接拧动，不需要定制专用拆装工具，大幅降低了设备运维的门槛。六角结构的端面做了平整化处理，安装时可以紧密贴合热端加热块的安装面，既保证了热传导的接触面积，又能通过端面压紧实现螺纹处的密封，避免熔融耗材从螺纹缝隙溢出漏料。喷嘴的内腔流道采用了渐变收缩的结构设计，从进料端的大直径导入孔逐步收缩至端部的出料小孔，这种渐变结构可以减少耗材在流道内的流动阻力，避免耗材在流道内出现滞留碳化，同时能给熔融耗材提供稳定的挤出压力，保证出料线径的一致性，减少打印过程中的拉丝、垂料、层厚不均问题。端部的出料孔做了微小的倒角处理，既可以减少出料时的耗材挂壁，又能在打印首层时更好地贴合打印平台，提升首层附着效果。

　　从外形尺寸与安装边界来看，这款喷嘴的六角对边尺寸符合标准M6紧固件的通用尺寸，安装时的扳手空间只需要预留10mm左右的操作间隙即可，不需要为拆装预留过大的设备内部空间，适配绝大多数紧凑结构的热端安装位。喷嘴的总长度控制在标准V6热端的适配范围内，安装后端部伸出加热块的长度符合常规散热件与加热块的间距要求，不会出现喷嘴过长导致的散热不足、耗材提前熔融膨胀堵头，也不会因为喷嘴过短导致加热块与打印平台发生碰撞。进料端的内孔直径匹配标准1.75mm直径的3D打印耗材，单边留有合理的配合间隙，既能保证耗材顺畅送入内腔熔融，又不会因为间隙过大导致耗材回抽时出现溢料问题。端部出料孔的端面平整度控制在较高的建模精度，安装后可以保证出料方向与Z轴运动方向完全垂直，避免出现出料偏斜导致的模型层错、壁厚不均问题。

　　在实际设备适配中，这类喷嘴的安装螺纹为标准M6外螺纹，螺距符合通用热端的安装螺纹标准，可以直接替换同规格的不同孔径喷嘴，用户可以根据打印精度需求、耗材类型选择0.2mm、0.4mm、0.6mm、0.8mm等不同出料孔径的同结构喷嘴，不需要修改热端的其他结构尺寸，互换性极强。建模过程中还原了喷嘴的所有关键受力与配合特征，包括六角棱边的微小倒角、螺纹的完整牙型、内腔流道的渐变曲面、端部出料孔的同轴度特征，完全可以用于结构装配验证、备件3D打印加工、设备改装选型的参考，也可以作为3D打印设备教学演示的结构样件，帮助从业者理解FDM挤出系统的工作原理与配合关系。
