Wyze凸轮V3家用监控摄像头结构设计

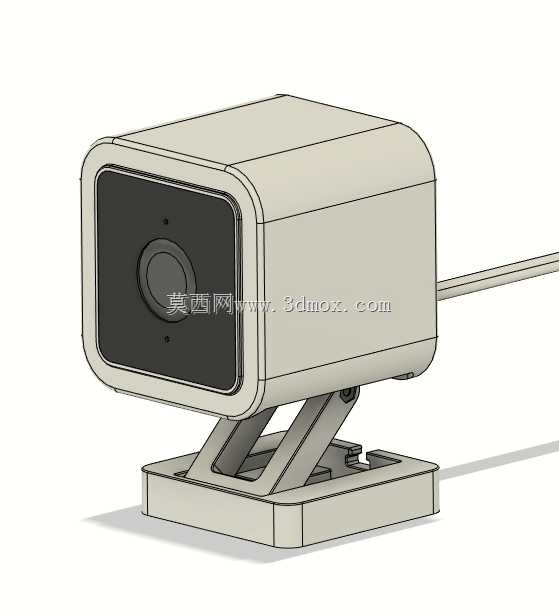

　　这款家用监控摄像头的结构设计，首先围绕日常室内外安防的实际使用场景展开，覆盖入户玄关、客厅角落、阳台外墙、商铺收银台等常见安装点位的使用需求，核心用途是完成固定区域的动态画面采集、异常移动侦测，满足家庭用户对居家环境、小型商户对经营区域的实时查看与异动预警需求。从功能特性来看，整机采用一体化的机身加折叠支架的组合结构，前端镜头区域做了内凹的防护设计，避免日常擦拭、轻微磕碰直接损伤镜头镜片，镜头周边预留了拾音、感光元件的安装位，保证音视频采集的完整性；机身尾部出线位置做了圆弧过渡的防折结构，减少线材反复弯折导致的内芯断裂问题，适配长期固定布线的使用场景。设计思路上优先考虑安装的灵活性与结构可靠性，没有采用复杂的多轴球头结构，

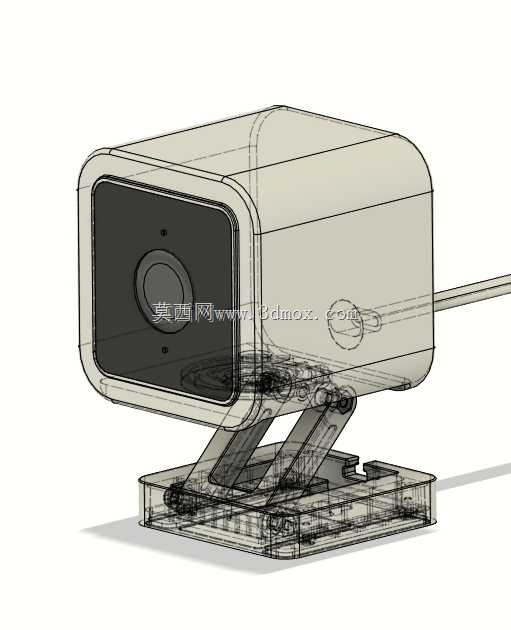

　　而是用Z型折叠支架实现俯仰角度的大范围调节，支架与机身的连接轴位做了阻尼限位设计，调整到对应角度后可以自行保持姿态，不需要额外锁止旋钮，用户单手就能完成角度调整，降低安装调试的操作门槛；支架底部做了卡扣式的安装底座，既可以通过背胶粘贴在光滑墙面、瓷砖表面，也可以通过螺丝穿过底座预留的安装孔固定在木质、水泥墙面，适配不同的安装基面条件。外形尺寸方面，整机机身采用圆角方型设计，整体轮廓控制在掌心可握持的尺寸范围，不会因为体积过大过于突兀影响安装区域的视觉协调性，机身外壳做了等壁厚的结构设计，壁厚均匀适配注塑成型的工艺要求，减少生产过程中的缩痕、翘曲问题，外壳拼接处采用止口配合结构，既可以提升拼接处的贴合精度，也能阻挡日常使用中的灰尘、

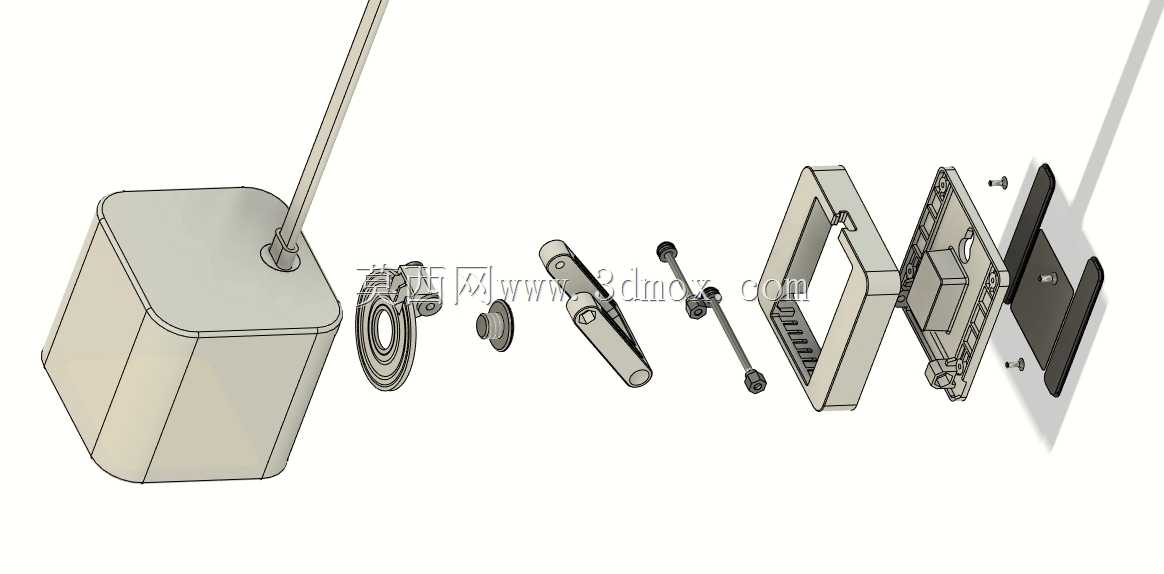

　　溅水进入机身内部，提升户外半开放场景使用的适应性。安装边界上，支架展开后的最低安装高度可以贴合安装基面，折叠到最大仰角时镜头可以覆盖接近垂直向上的拍摄范围，支架底座的安装孔位间距适配市面上通用的监控支架安装标准，用户如果需要更高的安装点位，也可以直接搭配通用的壁装、吊装支架完成固定，不需要额外定制转接配件。机身内部的腔体做了分区设计，镜头模组、主控电路板、供电模块分别对应不同的腔体区域，各区域之间预留了走线槽位，方便生产组装时的线材排布，同时避免内部元器件相互挤压造成的损坏；镜头前端的透明保护罩与机身前壳采用卡接加密封胶圈的配合结构，保证镜头区域的密封性能，减少户外使用时雾气、灰尘进入镜头内侧影响成像效果。从结构强度来看，

　　支架的两个支撑臂做了等强度的截面设计，在保证支撑稳定性的前提下尽可能减少材料用量，支架与底座的连接位置做了加强筋结构，避免长期调整角度导致的连接位断裂问题，整机外壳选用耐候性的工程塑料材质，适配-10℃到45℃的日常使用环境温度范围，满足国内大部分地区室内外的使用条件。实际选型参考时，这类结构的摄像头不需要复杂的预埋布线，通过尾部出线连接供电即可完成部署，支架的调节范围可以覆盖水平方向360度手动旋转、垂直方向接近120度的俯仰调节，基本可以满足固定点位的全范围监控覆盖需求，结构上没有易损的活动部件，长期使用的维护成本更低，适合家庭、小型商铺这类没有专业运维人员的使用场景。
