电缆支架

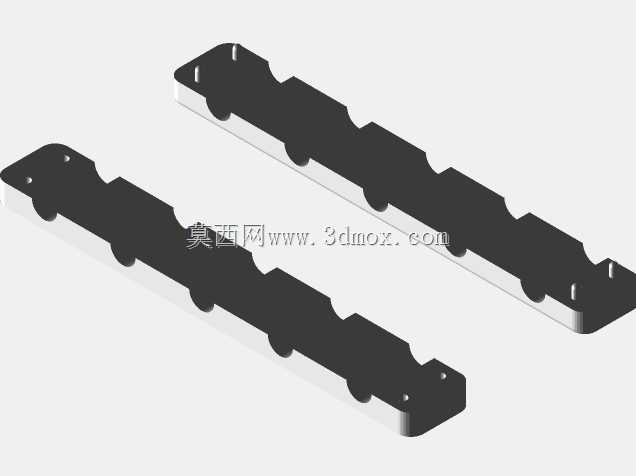

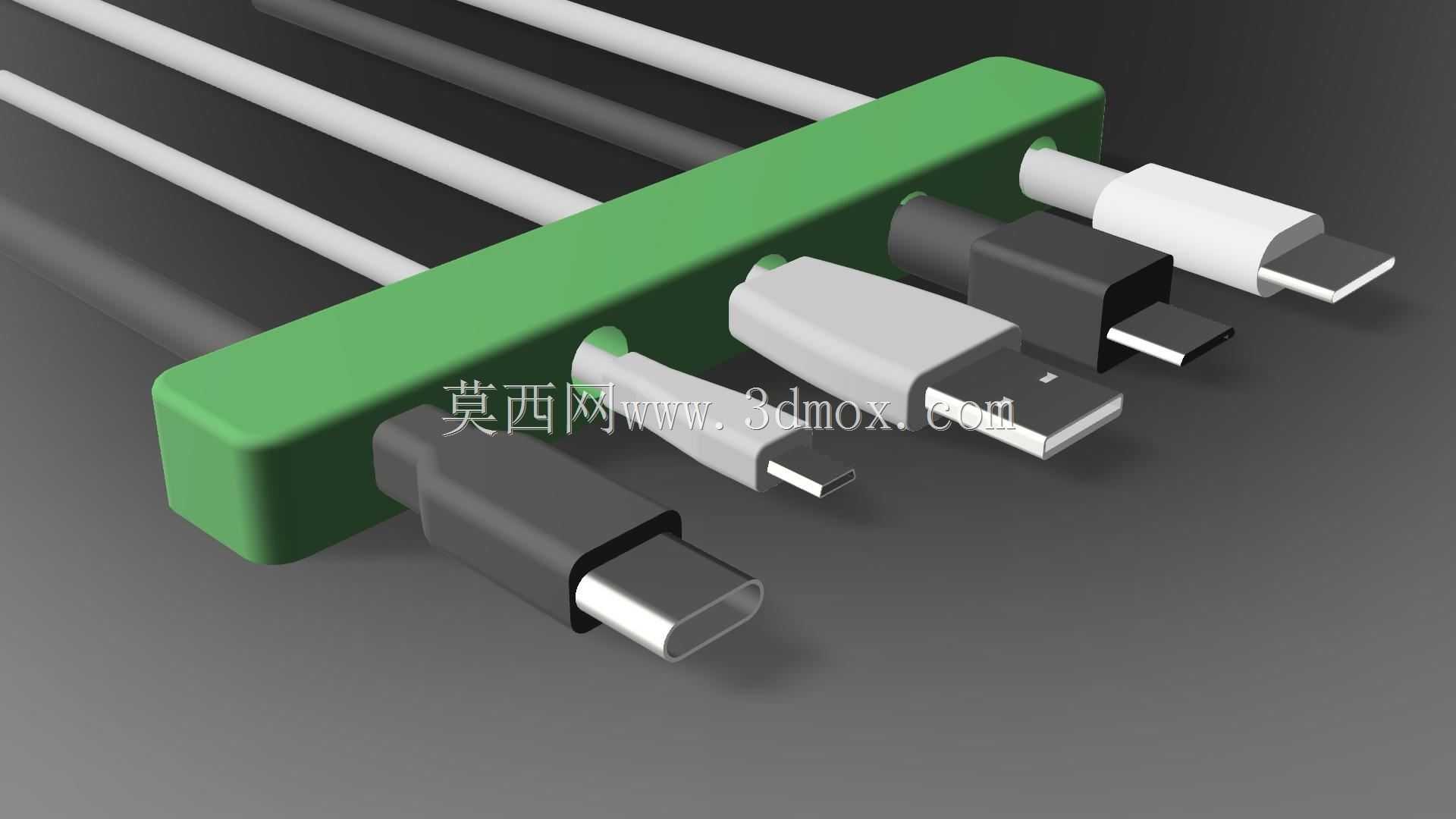

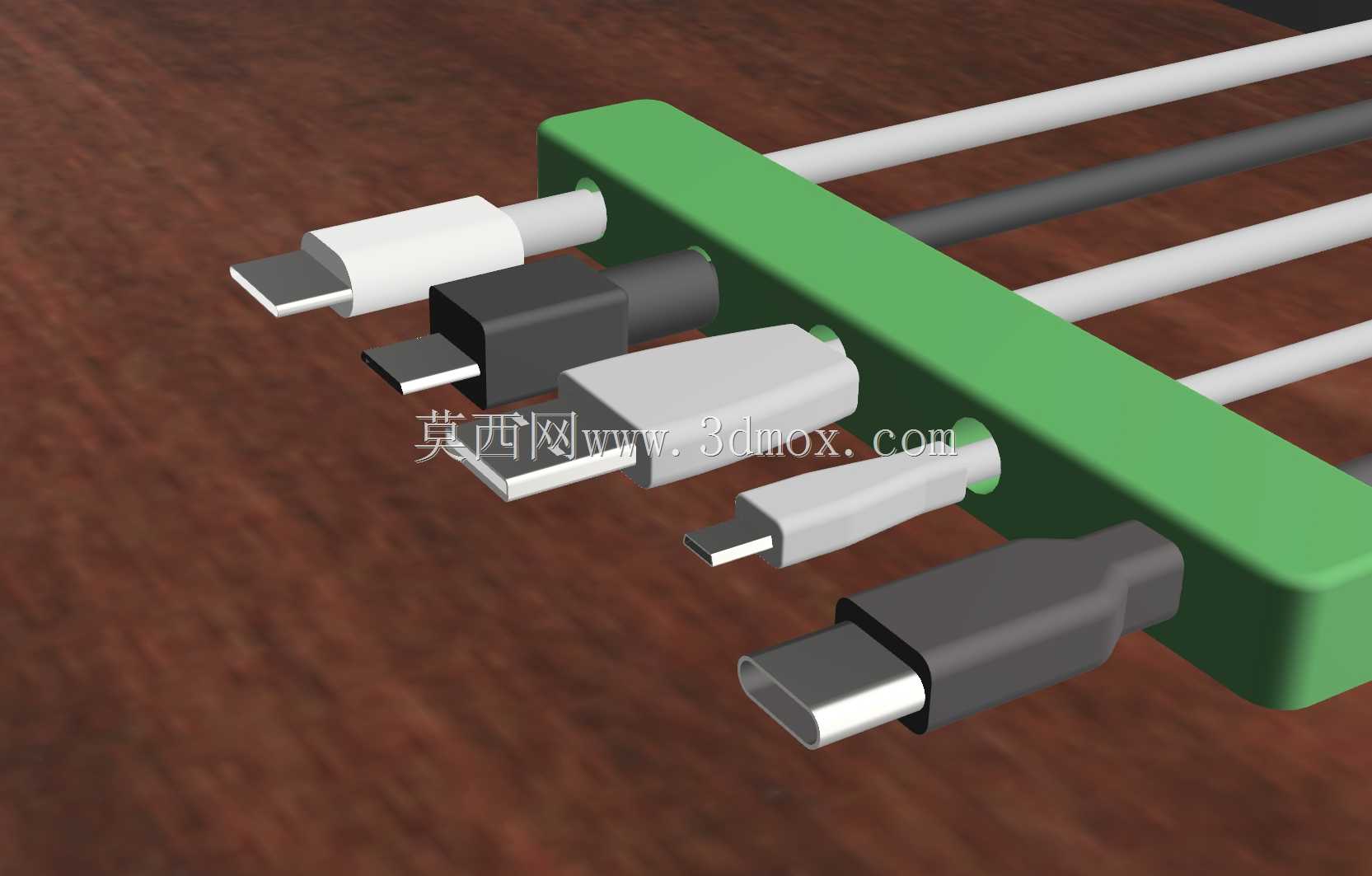

我叫迪伦。我今年14岁，就读于英国伦敦伊丽莎白女王学校。您是否曾努力使USB电缆井然有序？或者他们有没有在你不想要的情况下从桌子上掉下来过？如果是这样，该电缆支架就是解决方案。在头脑风暴了将USB电缆固定到位的概念想法后，我将其缩小到最终设计。我画了很多次草图，直到我得到了我想要的东西。我对USB电缆进行了大量测量，以找到尺寸，例如平均宽度，并从中选择使设计一次最多可容纳5根电缆。然后，我在Autodesk Fusion 360上对其进行建模，并上载了我的渲染。电缆支架由两部分组成。每个都有5个半圆，它们（与模型的另一半）组合在一起形成5个圆，电缆穿过这些圆。只需将带有孔的一半放在表面上，将电缆滑入，然后将另一半放在顶部。这再容易不过了！两半部分通过简单的机构锁定在一起，因此很容易进行3D打印。上半部的四个突出部分与下半部的四个孔相配合，从而使整个模型保持在位。电缆的端部比孔大，因此不会脱落。该模型设计用于FDM 3D打印。为此，结构必须坚固，几乎没有角度小于45度的悬臂。我还专门制作了它，因此不需要任何支持。这将使用的塑料降至最低。由于FDM 3D打印机的微小误差，孔的尺寸不能与模型另一半中突出部分的直径相同，因此孔的尺寸稍大。它采用ABS印制，因为它坚韧、耐用、坚固。然而，一些聚乳酸纤维如果在强烈的阳光直射下会开始变形。通过ABS打印，模型将保持其形状。然后，我将其打印在Up Mini 2上，对该模型进行了测试。当时我用的是白色ABS灯丝，但原版中的亮绿色会很显眼，吸引用户。打印质量高，功能如期，我现在一直在使用它。总的来说，这种电缆支架被证明是一种简单而有效的设计，可以将USB电缆固定到位。通过设计过程和打印模型，我创建了一个高质量和有用的产品
