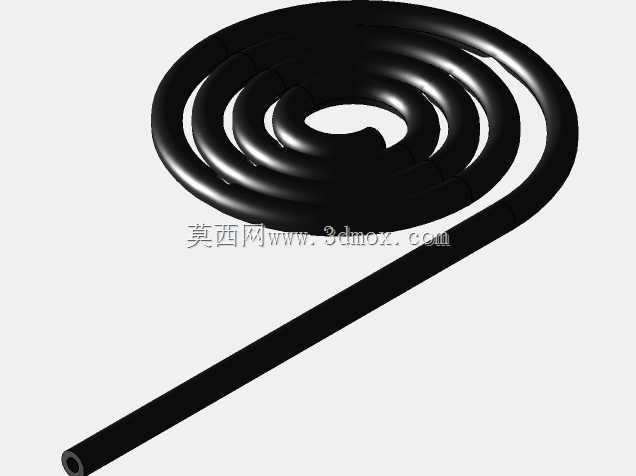

盘绕式橡胶柔性连接管路三维结构

　　做设备布线和管路排布的时候，很多人容易忽略柔性橡胶管的选型和走向设计，尤其是在有相对位移、需要缓冲震动的安装场景里，硬管连接很容易因为设备运行的微幅震动、部件开合的拉扯出现接口开裂、介质泄漏的问题，这款盘绕形态的橡胶管，就是针对这类小空间内需要预留伸缩余量的布线场景设计的。从实际应用来看，这类橡胶管常用来穿设通讯设备内部的信号线缆，或者作为低压气路、润滑通路的柔性连接段，在通讯机柜、小型电子设备的内部走线场景里，盘绕的结构可以在有限的安装空间内预留足够的伸缩长度，当设备内部的模块需要抽拉检修、或者部件存在小幅相对位移的时候，盘绕段可以自然舒展或者收紧，不会像直段橡胶管那样出现弯折死折，阻断内部的线缆通路或者介质输送。

　　从结构设计的角度看，这款橡胶管采用等截面圆管结构，管壁厚度均匀，整体的盘绕段采用等螺距的螺旋盘绕形态，末端延伸出一段直段管路用来对接硬接头，这种设计的好处是盘绕部分的弯曲应力分布均匀，不会出现局部应力集中导致的管壁过早疲劳开裂。在建模的时候需要特别注意盘绕段的曲率控制，橡胶管的最小弯曲半径不能小于管径的3倍，否则在实际弯曲使用的时候管壁会出现瘪陷，影响内部的通径，这款模型的盘绕曲率刚好卡在安全弯曲半径的临界值，既最大化利用了安装空间，又保证了管路在任意伸缩状态下的通径不会出现明显缩减。安装边界方面，这类盘绕橡胶管的固定点通常设置在直段和盘绕段的衔接位置，用管卡将直段固定在设备的机架或者安装板上，盘绕段处于自由悬置状态，

　　预留的活动范围需要覆盖对应移动部件的最大行程，同时要避开设备内部的尖锐棱角、发热元件，防止橡胶管被割破或者加速老化。实际选型的时候，还要根据内部穿过的线缆数量、输送介质的类型匹配橡胶的材质，穿通讯线缆的话一般选用普通丁苯橡胶就可以满足耐磨和抗老化要求，如果是输送油气类介质则需要换成耐油的丁腈橡胶材质，这款模型的管壁厚度按照常规低压应用场景设计，能够承受常规的布线拉扯和低压流体的压力，不会在正常使用范围内出现管壁鼓包或者破裂的问题。很多新手在做这类柔性管路建模的时候，容易直接用螺旋线加扫描生成实体，忽略了橡胶管在盘绕状态下的截面形变，实际上当橡胶管弯曲的时候，外侧管壁会被轻微拉伸、内侧管壁会有轻微压缩，截面会出现微小的椭圆化，

　　这款模型在扫描的时候做了对应的截面修正，更贴近实际生产出来的橡胶管形态，在做设备装配干涉检查的时候，不会因为模型和实物的形态偏差导致安装间隙计算错误。另外盘绕段的末端收尾部分做了平滑过渡，没有出现曲率突变，避免了在反复伸缩弯折的时候，过渡位置出现应力集中导致的管路断裂，这个细节在实际使用中非常关键，很多同类产品的失效都出现在盘绕段和直段的衔接位置，平滑的曲率过渡可以大幅提升管路的反复弯折寿命。在通讯设备的内部布线场景里，这类盘绕橡胶管还可以起到线束整理的作用，把多根散线收纳在管内，避免设备内部的线束杂乱，同时可以屏蔽外部的信号干扰，保护内部的通讯信号传输稳定，盘绕的形态还可以吸收设备运行时产生的微幅震动，避免线缆和设备壳体之间反复摩擦导致的线皮破损，提升设备的长期运行可靠性。
