螺旋盘绕式橡胶密封绳三维结构设计

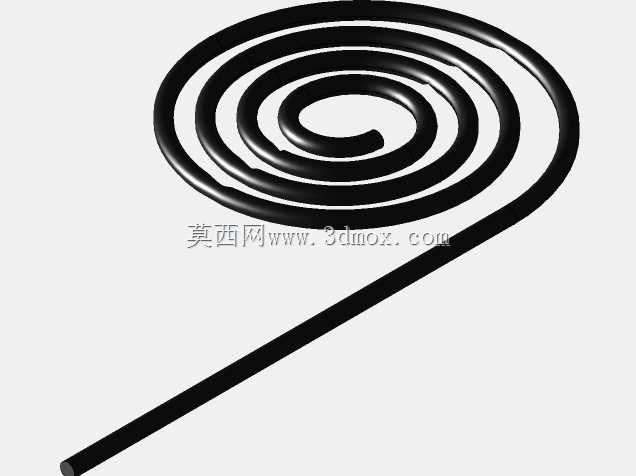

　　这类盘绕成型的橡胶绳构件，在通讯设备布线防护、小型机电设备腔体密封、户外机柜走线密封等场景中有着非常广泛的应用，不同于常规直条状橡胶绳，螺旋盘绕的结构可以在有限的安装空间内提供更长的有效密封长度，同时依靠橡胶本身的弹性形变能力，适配非规则走向的密封缝隙，在设备开合、线缆拉扯的工况下也能保持密封面的贴合度，不会因为部件的小幅位移出现密封间隙。从结构设计的角度来看，该构件采用等截面圆形橡胶条沿平面螺旋轨迹扫掠成型，螺旋圈与圈之间预留了均匀的间隙，这个间隙的设计并非随意设定，一方面是为了给橡胶受压形变预留膨胀空间，避免橡胶受挤压后向两侧溢出导致密封面压合不实，另一方面也能在需要拉伸布设的时候，让螺旋结构可以沿轴向延展，

　　适配更长距离的密封路径，不需要额外拼接橡胶条，减少拼接位置的密封失效点。在实际选型应用中，这类橡胶绳的安装边界需要重点考量，首先是密封槽的截面尺寸，通常槽的深度要比橡胶绳的截面直径小15%-20%，保证装配后橡胶绳有足够的压缩量实现密封，槽的宽度要略大于橡胶绳截面直径，给橡胶受压形变留出侧向空间，避免出现过压导致橡胶永久变形。其次是螺旋盘绕部分的外径尺寸，需要和安装区域的凹槽内径匹配，保证盘绕部分可以完全嵌入槽内，不会出现局部凸起影响部件装配，伸出的直段部分则是用于延伸到相邻的密封面，实现不同区域密封路径的连续过渡，避免在转角位置出现密封断点。从材料特性适配的角度，这类橡胶绳通常选用耐老化、耐温变的橡胶材质，

　　在户外通讯设备应用场景下，还要考虑耐紫外线、耐雨水侵蚀的性能，在机电设备内部应用时，则要侧重耐油、耐温的特性，避免长期接触设备内部的润滑油、高温元器件出现材质老化开裂。设计这类构件的三维模型时，需要重点保证螺旋扫掠路径的顺滑度，不能出现曲率突变的位置，否则实际生产出来的橡胶绳会在曲率突变处出现应力集中，长期使用后容易在该位置出现开裂，同时截面沿路径的法向要保持一致，避免出现截面扭转，导致安装时橡胶绳扭曲，局部压缩量不足出现泄漏。在实际装配过程中，这类螺旋橡胶绳不需要额外的粘接固定，依靠自身的弹性和安装槽的限位就可以保持位置稳定，相比直条拼接的密封绳，减少了粘接工序的人工成本，也避免了粘接剂老化导致的接头脱落问题。

　　在通讯基站的户外机柜应用中，这类橡胶绳常被用于机柜门板和柜体之间的缝隙密封，沿着门板内侧的密封槽盘绕布设，螺旋结构可以很好地适配门板转角、走线孔周边的非规则密封路径，即使门板因为长期开合出现轻微的变形，橡胶绳的弹性也可以补偿变形带来的缝隙，阻挡雨水、灰尘进入机柜内部，保护内部的通讯元器件不受侵蚀。在小型手持通讯设备的内部，这类微型的螺旋橡胶绳还可以用于按键周边、电池仓位置的密封，依靠小尺寸的螺旋结构在狭小的安装空间内实现可靠的密封，同时不会占用过多的设备内部空间，给电路板、电池等核心部件留出足够的布设空间。在设计建模过程中，还需要考虑橡胶件的成型工艺特性，螺旋的圈距不能过小，否则模压成型的时候橡胶料无法充分填充模腔，会出现局部缺胶的问题，直段和螺旋段的过渡位置要做圆角过渡，避免模压时该位置出现应力集中导致产品脱模时撕裂。
