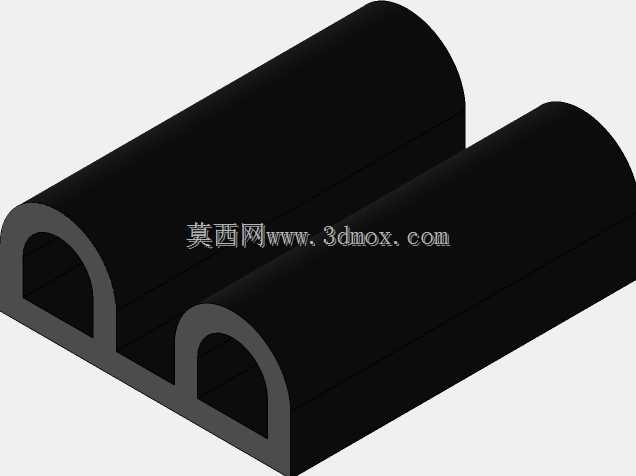

双腔D型截面橡胶防撞挡泥构件

　　在码头泊位、货运堆场、厂区装卸区域的日常作业场景里，大型运输车辆、装卸设备与停靠船体、固定构筑物之间的剐蹭磕碰始终是运维环节需要重点防控的问题，这类双腔D型橡胶构件正是针对这类场景开发的接触缓冲部件。从结构设计逻辑来看，该构件采用并排双D型中空腔体布局，区别于单腔橡胶护舷，双腔结构在受到侧向或正向挤压时，两个独立的弧形腔室可以同步发生形变，将接触冲击力均匀分散到整个安装贴合面，避免局部应力集中导致的橡胶层撕裂，同时中空结构也能在保证缓冲行程的前提下降低整体材料用量，兼顾缓冲性能与生产成本。构件的平直底面为安装贴合面，设计时预留了均匀的安装孔位排布空间，安装时可通过螺栓压条或者结构胶粘接的方式固定在混凝土码头岸线、货车车厢侧边、

　　装卸月台边缘等位置，安装边界需要注意贴合面的平面度误差控制在每米2mm以内，避免安装后构件出现局部翘起，影响缓冲受力的均匀性。外形尺寸方面，该类构件的单腔截面圆弧半径、整体宽度、橡胶壁厚都经过实际工况验证，常规适配的安装场景中，单段构件长度可根据实际防护需求裁切，拼接时相邻段的接缝控制在3mm以内，避免缝隙处积存泥沙加速橡胶老化。从实际使用功能来看，该构件除了承担碰撞缓冲的核心作用外，安装在车辆轮侧位置时，弧形外表面可以引导车轮甩出的泥水沿构件表面向下导流，避免泥水飞溅到车身或后方通行区域，兼具挡泥防护的作用；安装在码头岸壁时，橡胶材质的高摩擦系数也能在船舶靠岸接触时提供一定的阻尼作用，减缓船舶的横向滑移速度。设计建模过程中，

　　需要重点关注橡胶材质的邵氏硬度参数匹配，通常这类缓冲挡泥构件采用邵氏A60-70度的耐候橡胶，兼顾低温抗脆裂与高温抗形变能力，建模时腔体的内壁圆角需要做R2以上的过渡处理，避免挤压形变时内壁折角处出现应力开裂，外表面的圆弧轮廓需要保证相切连续，减少长期受外力摩擦后的局部磨损速率。在不同的应用场景下，该构件的安装固定方式存在一定差异：应用在货运车辆侧边挡泥防撞场景时，多采用镀锌钢压条配合自攻螺栓固定，压条宽度不小于30mm，保证固定力均匀分布在橡胶安装面上，避免长期颠簸导致固定点处橡胶撕裂；应用在码头岸线防护场景时，多采用预埋螺栓配合弧形压块固定，螺栓间距控制在300mm以内，保证大冲击力作用下构件不会从安装面脱落。日常运维中，

　　这类橡胶构件需要定期检查表面是否存在深度超过5mm的开裂、是否出现局部脱胶情况，及时更换损伤段，避免破损扩大后失去缓冲防护能力。建模时的装配约束需要注意，构件的安装底面需要与被防护面设置完全贴合的约束，避免出现安装间隙导致缓冲受力时出现局部应力集中，双腔之间的连接筋厚度需要与侧壁厚度保持一致，保证挤压形变时两个腔体的变形量同步，不会出现单侧腔体过度变形提前失效的问题。
