BS1361规格100A带墨盒熔断器结构设计

　　在民用及工业低压配电系统的终端保护环节，BS1361规格的熔断器是适配英式配电体系的核心过流保护元件，常见于老旧小区入户配电、商用楼宇终端回路、工业设备末端供电支路的保护场景，这类熔断器需要在回路出现过载、短路故障时快速熔断切断电路，避免线路过热引发火情，同时要满足对应标准下的分断能力、载流能力要求，适配415V电压等级下的100A额定载流工况。

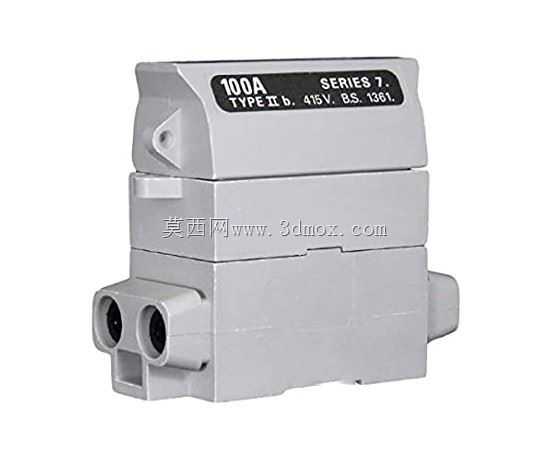

　　这款带墨盒的BS1361熔断器结构，整体采用分体式壳体设计，上盖与底座通过卡扣结构实现快装配合，无需额外紧固件即可完成壳体的闭合与开启，方便后期更换内部熔芯。壳体外部的标识区域直接模压标注额定电流、分断规格、标准编号等核心参数，安装后无需额外粘贴标识即可快速识别元件参数，适配配电间密集排布时的快速巡检需求。接线端采用双孔直插式结构，适配对应线径的铜芯导线直接插入锁紧，无需额外压接接线端子，减少现场安装的工序步骤，接线端的开孔尺寸严格匹配100A载流对应的导线线径要求，避免接线虚接引发的过热问题。

　　从设计落地的角度看，建模过程中首先需要确认BS1361标准对应的安装边界尺寸，壳体的整体宽度、高度、深度要匹配标准熔断器座的安装卡槽，确保可以直接替换同规格的现有产品，无需改动原有配电回路的安装结构。壳体侧面的定位凸台与凹槽结构，要和熔断器座的卡位结构完全契合，避免安装后出现松动、移位的问题，保证载流部件的接触压力符合要求。墨盒结构集成在上盖内部，和熔芯腔体做隔离设计，避免熔断产生的电弧、高温影响墨盒的标识留存，同时墨盒的位置不影响壳体的整体拆装，更换熔芯时无需拆卸墨盒部件。

　　实际应用中，这类熔断器需要满足Type II类的分断要求，在415V电压下可以分断对应等级的短路电流，壳体的材质选用耐弧、阻燃的热固性材料，建模时壳体的壁厚设计要满足耐弧要求，避免分断时电弧击穿壳体引发相间短路。壳体的拼接缝隙做错位挡边设计，防止分断时的电弧从缝隙处喷出，提升使用过程中的安全性。底部的定位脚结构适配标准导轨安装或者螺丝固定安装两种方式，既可以在DIN导轨上快速卡装，也可以通过底座的安装孔用螺丝直接固定在配电板上，适配不同场景的安装需求。

　　建模时需要拆分三个独立的结构阶段，分别对应上盖组件、底座组件、内部熔芯组件，三个组件可以独立拆分也可以组合成完整的成品结构，方便在做配电系统三维排布时，根据需求调用不同装配深度的模型，比如做整体布局时可以调用完整装配模型，做内部接线或者熔芯更换模拟时，可以单独拆分上盖部件，露出内部的熔芯安装腔体。接线端的导电部件嵌件在建模时要预留足够的嵌装定位结构，确保壳体注塑成型时导电件不会出现偏移，保证接线后的接触可靠性。壳体表面的加强筋结构沿着受力方向排布，既可以提升壳体的结构强度，避免安装拧紧时壳体开裂，也不会额外增加壳体的整体尺寸，保证产品可以适配紧凑的配电安装空间。

　　在终端配电回路的选型匹配中，这款100A规格的BS1361熔断器主要作为入户总开关的后备保护，或者大容量终端设备的主回路保护，模型的安装孔位、外部接口尺寸完全遵循标准要求，和市面同规格产品的安装尺寸1:1匹配，在做旧系统改造、新配电系统三维设计时，可以直接导入模型进行排布，不需要反复核对安装尺寸。壳体的进出线端做了倒角导向设计，导线插入时可以顺着倒角直接进入接线位，降低现场施工的接线难度，同时接线端的锁紧螺丝位置做了沉台设计，螺丝锁紧后不会突出壳体表面，避免相邻回路的导电部件出现安全距离不足的问题。
