海格品牌微型断路器电气元件三维结构

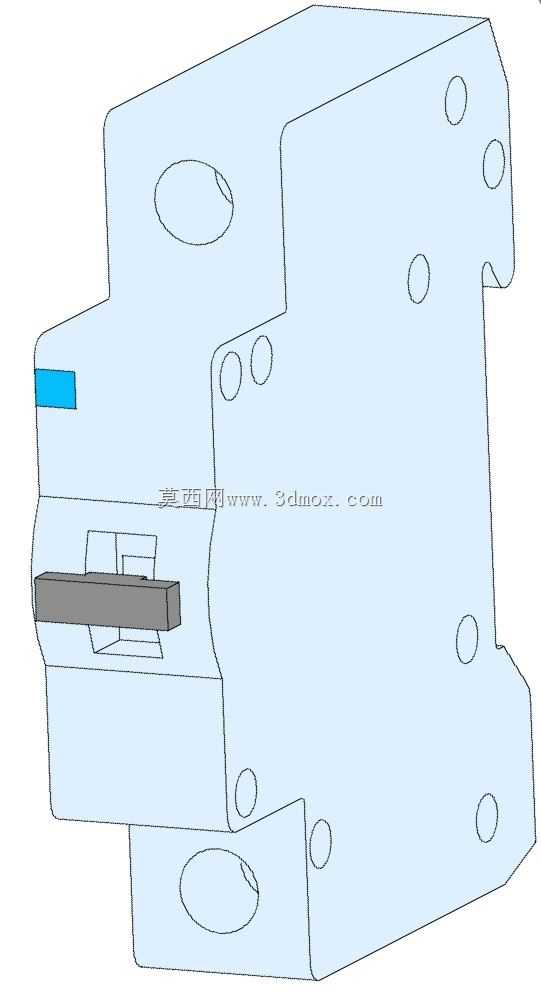

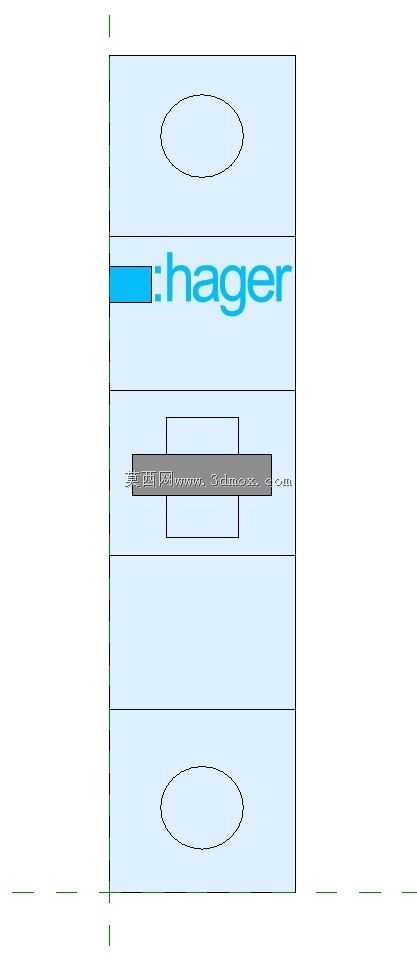

　　在民用建筑配电、工业末端配电回路的设计环节，微型断路器是承担过载保护、短路保护的核心终端元件，其三维模型的精度直接影响BIM配电建模、柜内排布校验、安装干涉检查的实际落地效果。这款海格品牌微型断路器的三维结构，完全还原了实物的安装卡扣、接线端子、操作手柄、品牌标识区域的细节特征，建模过程中严格遵循低压终端电器的实际安装规范，预留了标准35mmDIN导轨的安装卡槽尺寸，卡槽的卡扣弹性行程、卡接凸起的高度都和实物保持一致，能够直接在装配环境中模拟导轨卡装的全过程，不需要额外调整配合间隙。从实际应用场景来看，这类微型断路器广泛应用于住宅户内配电箱、商业空间照明回路、小型设备配电支路、工控系统末端控制回路中，单极产品宽度为标准18mm模数，

　　多极产品可通过相邻拼接的方式扩展，3极、4极规格仅需将单极模型沿宽度方向阵列拼接即可，拼接后的极间配合间隙、联动操作机构的对齐位置都经过校准，不会出现拼接后操作手柄错位、端子排不对齐的问题。模型的外形尺寸完全匹配实物的安装边界，上下端接线端子的进线空间、接线螺丝的操作预留距离都按照实际接线要求设置，在进行配电箱三维排布时，能够准确校验端子处线缆弯曲半径是否满足规范要求，避免出现建模时预留空间不足导致现场接线无法操作的问题。正面的品牌标识区域、操作手柄的分合指示位置、产品参数标识区的凹凸结构都做了还原，在做渲染出图、施工交底动画时能够直接使用，不需要额外贴图处理。建模时充分考虑了BIM应用的需求，模型的几何面数做了合理优化，

　　既保留了安装所需的所有关键结构特征，又不会因为面数过高导致大场景配电模型运行卡顿，每个结构部件都做了独立的分层处理，外壳、操作机构、接线端子、安装卡扣分别归属不同的图层，方便后续做剖切展示、内部结构演示、爆炸图制作。在进行柜内排布设计时，可直接调用该模型校验相邻断路器之间的操作间隙，确认手柄操作时不会和旁边的元件、柜门板发生干涉，同时上下端的接线端子位置和标准铜排、接线端子排的安装孔位完全对齐，不需要额外调整位置即可完成母排连接的装配模拟。对于电气设计人员来说，这类高精度的元件模型能够大幅减少BIM建模时的元件库搭建工作量，避免自行建模出现的尺寸偏差导致的施工错漏，在进行配电系统校验时，可直接通过模型测量元件的实际占用空间，

　　精准计算配电箱的所需尺寸，避免出现箱体选型过小导致元件无法安装的问题。模型的安装面平整度、导轨卡槽的卡接深度都和实物一致，模拟安装时能够准确还原元件在导轨上的固定状态，不会出现模型悬浮、卡接错位的问题，在做施工模拟动画时可直接演示元件卡装、接线、调试的全流程。
