川崎骡子2510车辆后部底盘结构

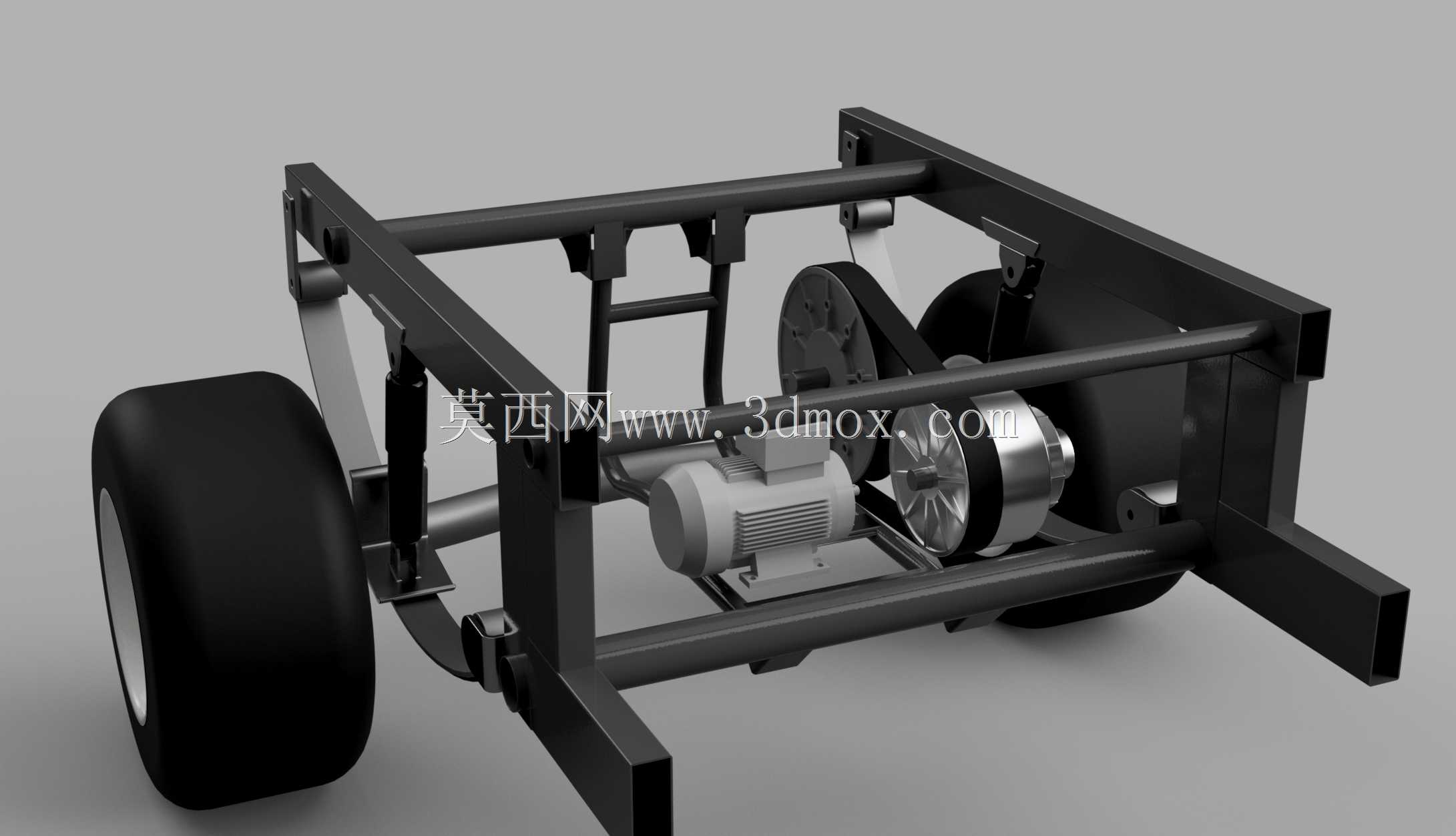

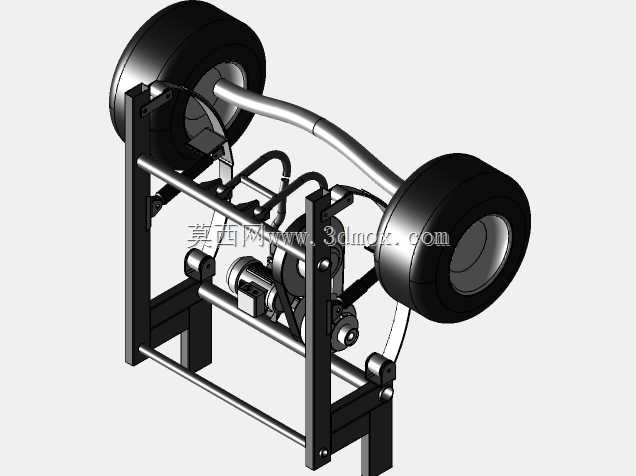

　　该模型还原的是多功能作业UTV车型的后部底盘承载段，这类底盘结构广泛应用在非道路场地作业的小型多功能运载车辆上，常见于农场物料转运、景区园区巡逻、野外作业通勤、小型工程场地短途驳运等场景，后部底盘作为整车承载的核心分段，承担着动力总成固定、后轮行走支撑、后悬挂安装、后部载荷承载的核心作用。从结构设计来看，该后底盘采用矩形钢管拼焊的框架式主体结构，主纵梁与横梁采用等截面矩形管焊接成型，框架整体预留了动力单元的安装位、后轮传动组件的固定支座、悬挂构件的连接点位，框架尾部延伸出的支撑臂可用于固定后货厢或者后部作业附属装置。设计过程中优先考虑了非道路工况的抗扭需求，框架的横梁布置避开了动力组件的转动干涉区域，

　　主纵梁的截面选型匹配后部满载载荷的弯曲强度要求，焊接节点处预留了足够的焊缝搭接长度，避免非铺装路面颠簸工况下出现焊缝开裂的问题。动力安装位采用下沉式布局，将驱动电机与传动轮组布置在框架中部的下沉空间内，既可以降低整车后部的重心高度，提升行驶稳定性，也能缩短动力输出端到后轮轴的传动距离，减少传动环节的功率损耗。后轮的安装支座直接集成在框架两侧的纵梁延伸段上，支座处预留了轮轴的穿装孔位与轴承座的固定平面，可适配大尺寸低压越野轮胎的安装空间，轮胎与框架内侧预留了足够的跳动间隙，满足悬挂压缩、转向摆动时的运动边界要求，不会出现轮胎与车架构件的运动干涉。悬挂连接点位分布在框架两侧的上下位置，可适配摇臂式独立悬挂或者整体式后桥的安装需求，

　　连接点位的同轴度公差在建模时做了对应约束，保证后续悬挂构件装配时无需额外修配即可完成对位。框架上部预留了货厢安装的固定孔位，孔位的排布匹配常规UTV后货厢的底部安装尺寸，可直接固定金属冲压成型的货厢结构，也可根据作业需求加装喷雾装置、载货货架、小型起重附件等专用作业机构。从安装边界来看，该后底盘段的前端预留了与前底盘段对接的连接法兰面，法兰面上的固定孔位呈对称排布，可通过螺栓组件完成前后底盘段的刚性连接，对接面的位置避开了管线布置的通道，方便制动管线、动力线缆从框架内部的空腔走线，避免外露管线被飞石、杂草刮蹭损坏。模型中还原的传动轮组与动力电机的相对位置，完全实车的布局做了等比例复刻，带轮的中心距、

　　张紧机构的调节行程都保留了实际结构的设计参数，可直接用于后续的传动系统匹配计算，也可作为电动改装车型的底盘参考结构，帮助设计人员快速完成后部底盘的结构选型与布局验证，减少从零开始建模的重复工作量，在做同类型UTV车型的电动化改装时，可直接参考该框架的结构形式，根据自身的载荷需求调整钢管壁厚、安装点位的位置，快速适配不同功率的动力单元与不同规格的行走轮胎。
