骨关节炎植入用镁基水凝胶塞支架结构

　　这款支架结构面向骨关节腔植入场景开发，核心作用是为受损的骨关节软骨缺损区域提供力学支撑，同时作为水凝胶填充的承载框架，匹配骨关节炎治疗中软骨修复的植入需求。在临床应用场景里，这类支架需要植入到骨关节的软骨缺损位置，替代受损的软骨下骨支撑结构，同时预留足够的孔隙容纳水凝胶修复材料，让修复材料可以稳定附着在缺损区域，避免植入后出现移位、溃散的问题。

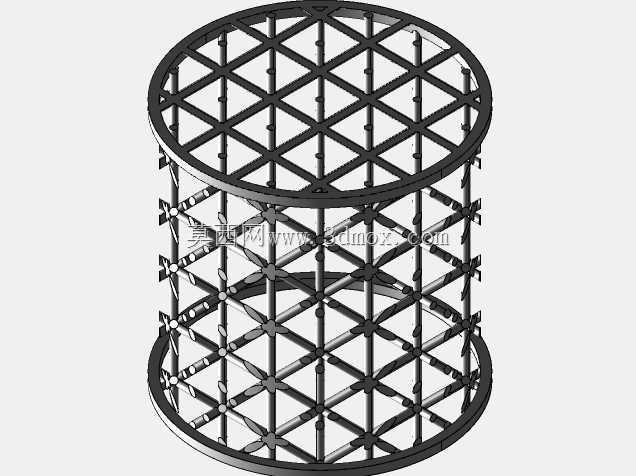

　　从功能特性来看，整体采用圆柱状构型，上下两端设置环形实心边框，作为植入时的定位基准面，匹配软骨缺损区域常见的圆形清创创面轮廓，植入时可以直接卡合在清创后的骨床边界上，不需要额外做复杂的轮廓适配。框架主体采用三角网格镂空结构，这种构型的优势在于各向力学性能均匀，在承受关节活动带来的多向压应力、剪切力时，不会出现局部应力集中导致的支架变形断裂，同时镂空的网格结构可以让水凝胶充分填充到支架内部的所有间隙，和支架形成复合结构，既保证整体的力学强度匹配人体骨组织的弹性模量，又能给骨细胞、软骨细胞的长入提供充足的空间，避免实心结构带来的组织排异、无法整合的问题。

　　设计过程中优先考虑了植入后的力学匹配性，镁基材料本身的弹性模量和人体皮质骨接近，不会像钛合金等金属材料那样因为弹性模量过高产生应力遮挡，导致周围骨组织吸收。网格的筋条尺寸经过反复校核，在保证整体结构抗压强度满足关节日常活动载荷要求的前提下，尽可能放大孔隙率，孔隙的连通率达到100%，不仅可以容纳水凝胶修复材料，还能让体液在支架内部正常流通，为组织修复提供营养输送通道。上下端的环形边框宽度做了针对性优化，边框宽度略大于内部网格的筋条宽度，既可以在植入时作为受力面，方便手术工具将支架压入到缺损位置，又不会因为边框过宽占用过多的植入空间，影响修复材料的填充量。

　　安装边界方面，整体圆柱构型的外径可以根据不同患者的软骨缺损尺寸做系列化调整，高度匹配软骨缺损的深度，下端边框可以贴合软骨下骨的平整骨面，上端边框和周围正常软骨表面保持齐平，不会突出关节面影响关节的正常活动，也不会凹陷导致修复后关节面不平整加剧磨损。支架的所有棱边都做了圆弧过渡处理，没有尖锐的棱角，避免植入过程中划伤周围的正常软组织，也防止植入后棱角位置对周围组织产生长期的摩擦刺激。

　　结构的网格排布采用周向均匀分布的三角单元，每个三角单元的节点位置都做了加厚处理，这些节点是支架受力时的应力传递节点，加厚处理可以避免节点位置在反复载荷下出现疲劳断裂，同时节点位置的凸起结构可以增加支架和骨床之间的摩擦力，提升植入后的初期稳定性，不需要额外的固定件就可以让支架稳定卡在缺损位置，减少手术操作的步骤。框架内部还设置了一圈环形的加强筋，位于支架高度方向的中间位置，进一步提升整体的抗剪切性能，应对关节活动时产生的侧向剪切力，避免支架在长期使用中出现中部弯折变形的问题。

　　作为植入式的医用承载支架，这种镂空结构还兼顾了镁基材料的降解特性，均匀的网格结构让支架的降解速度可以和组织修复的速度匹配，随着软骨组织和骨组织逐渐长入支架内部，镁基材料逐步降解，最终完全被新生组织替代，不需要二次手术取出植入物。水凝胶填充在网格孔隙中后，会和镁合金框架形成复合力学结构，水凝胶提供类似软骨的弹性缓冲性能，镁合金框架提供足够的支撑强度，两者结合可以更好地匹配正常关节软骨的力学性能，让患者术后的关节活动功能得到更好的恢复。
