德玛吉DMU70eVolution五轴加工中心结构

　　在精密零部件加工车间的布局规划中，这类五轴联动加工设备通常被安置在恒温恒湿的核心加工区域，周边预留不小于1.2米的操作维护通道，设备底部需要铺设厚度不小于200mm的隔震混凝土地基，避免周边冲压、锻造设备的振动传导影响加工精度。从实际加工场景来看，该设备主要承担复杂曲面类零件的一次装夹加工任务，覆盖航空航天结构件、精密模具型腔、医疗植入构件、高精度液压阀块等产品的全工序加工，能够完成铣削、钻孔、镗孔、攻丝等多工序连续作业，减少工件多次装夹带来的定位误差，将传统三轴设备需要3-5次装夹的工序压缩至单次装夹完成，单件加工效率可提升40%以上，形位公差控制精度可达0.008mm以内。

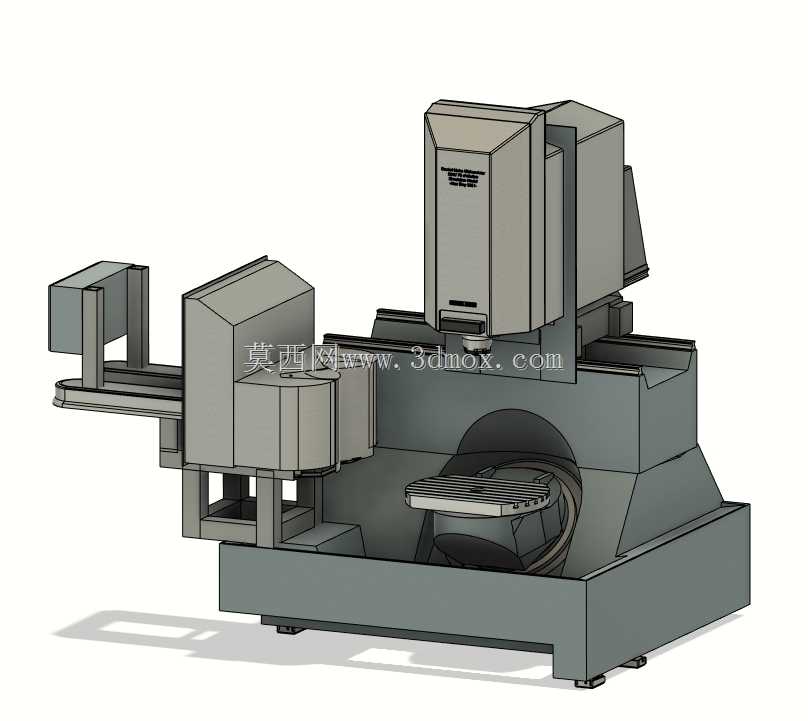

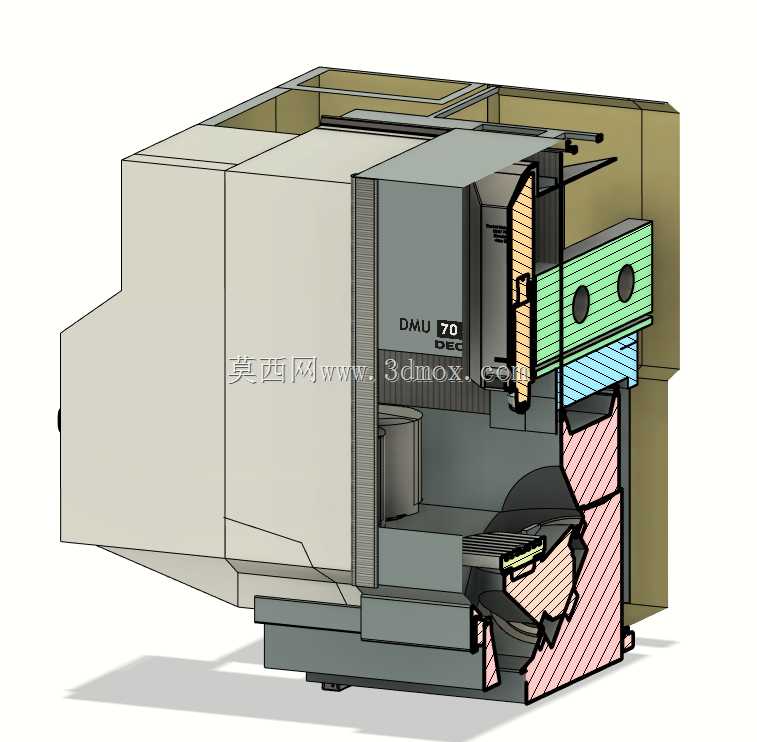

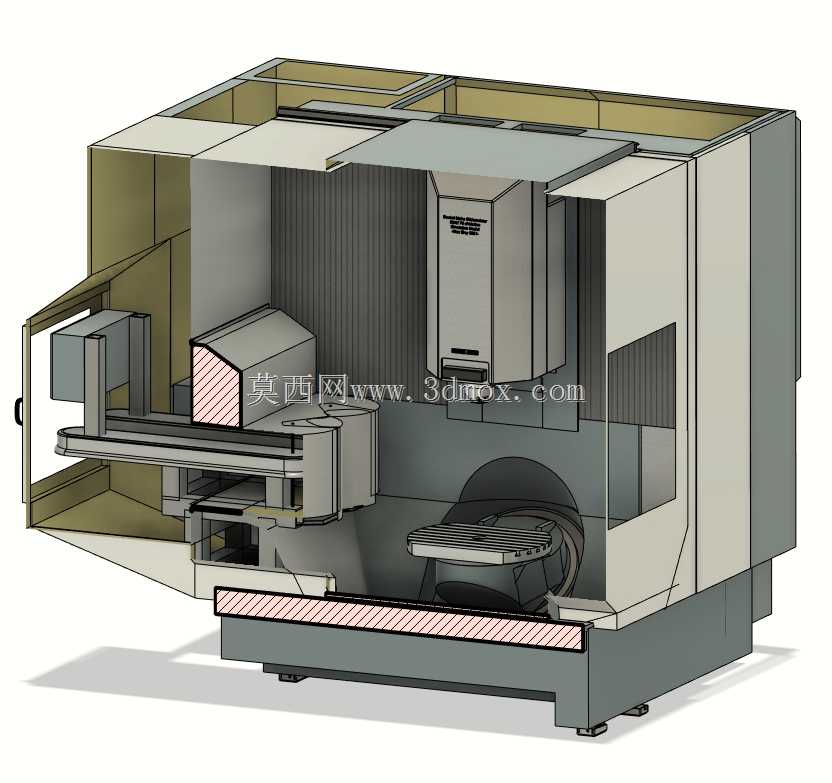

　　从设备结构设计逻辑来看，整体采用封闭式龙门框架结构，床身采用整体矿物铸铁浇筑成型，阻尼特性是普通铸铁的6-8倍，能够有效吸收主轴高速切削产生的振动，保证大进给量切削时的刀具稳定性。主轴单元采用电主轴结构，最高转速可达18000rpm，配备HSK-A63与SK40两种刀具接口，可适配不同长度、直径的切削刀具，刀库容量通常配置为30把链式刀库，换刀时间控制在2.5秒以内，减少非切削等待时间。设备的摆动回转工作台采用双驱同步控制结构，B轴摆动范围覆盖-120°至+30°，C轴可实现360°连续回转，配合X/Y/Z三个直线轴的联动，可实现任意空间角度的刀具姿态调整，加工无死角，能够完成复杂叶轮、整体叶盘类流道结构的精加工。

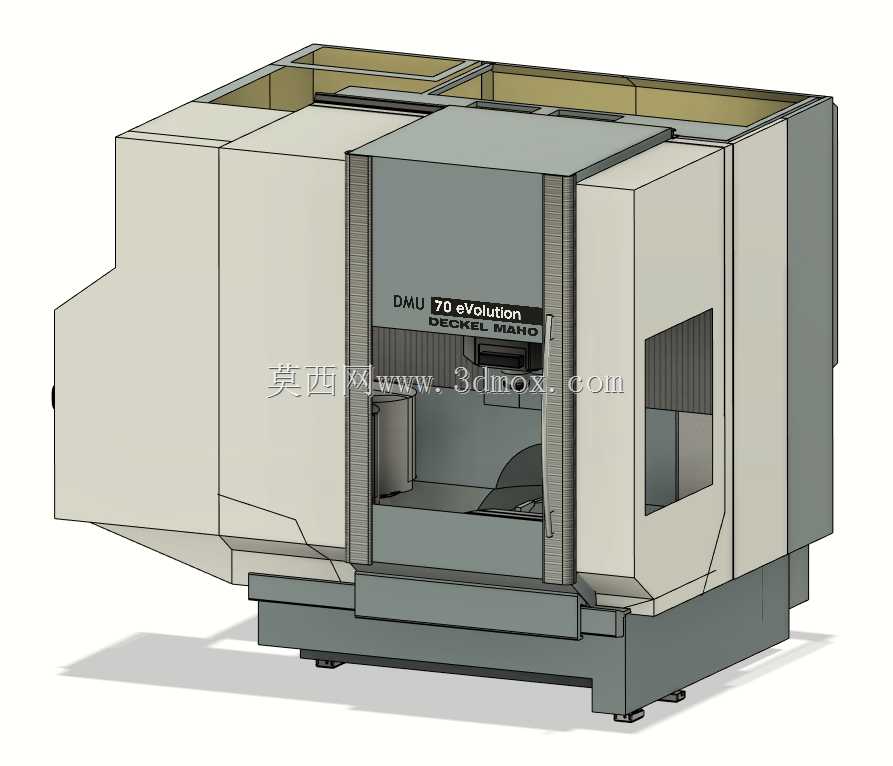

　　操作区域的防护门采用上下滑动式结构，配备双层钢化防爆玻璃，观察视野覆盖整个加工区间，操作面板设置在设备前部右侧，可随操作人员站位调整角度，方便对刀、程序调试时的参数输入与状态观察。设备后部集成了切削液循环系统、排屑机构与电气控制柜，排屑器采用链板式结构，可将加工产生的铁屑自动输送至集屑车，切削液经过三级过滤后重新输送至主轴内冷与外部喷淋管路，过滤精度可达20μm，避免切削液中的杂质堵塞主轴内冷通道，延长刀具使用寿命。

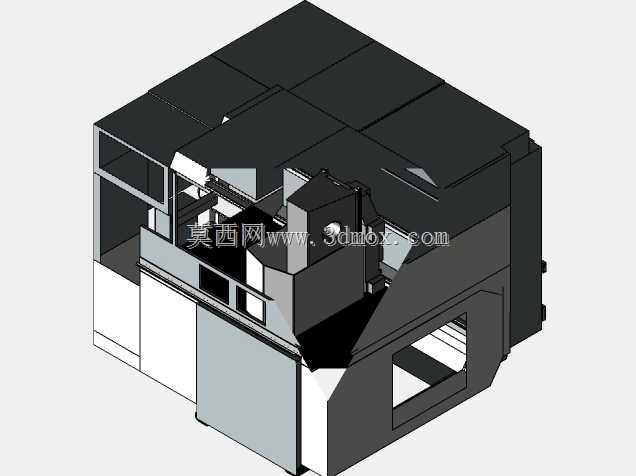

　　在进行车间布局与设备安装时，需要明确设备的外形边界参数，设备整体长度约3.8米，宽度约3.2米，高度约3.1米，整机重量约12吨，地基承载能力需要满足每平方米不小于5吨的要求，设备顶部需要预留不小于500mm的散热空间，后部电气柜区域需要预留800mm的检修通道，方便电气元件的维护与线路检修。气源接口需要设置在设备侧后方，供气压力稳定在0.6-0.8MPa，配备独立的气源过滤装置，避免压缩空气中的水分与杂质进入设备气动系统，造成密封件磨损与动作故障。电力接入需要配置独立的稳压电源，额定功率约35kVA，接地电阻小于4Ω，避免电网波动影响数控系统的稳定运行。

　　从加工适配性来看，该设备可适配各类金属材料的切削加工，包括铝合金、不锈钢、钛合金、模具钢等，针对不同材料的加工特性，可调整主轴转速、进给速率、切削深度等参数，配合对应的刀具选型，实现粗加工的大余量去除与精加工的高光洁度成型。在模具加工场景中，可直接完成模具型腔的半精加工与精加工，减少后续电火花加工的工序占比，缩短模具制造周期；在航空零部件加工场景中，可满足薄壁结构件的低应力加工要求，通过优化刀具路径减少切削力带来的工件变形，保证零件的尺寸稳定性。

　　设备的防护结构采用全封闭设计，加工区域内部覆盖不锈钢防护板，可抵御切削液与铁屑的冲刷，避免切削液渗漏至设备外部造成车间地面污染，防护门配备安全联锁装置，设备运行过程中防护门无法开启，一旦防护门被异常打开，设备会立即停止主轴转动与轴系运动，保障操作人员的人身安全。主轴端面配备刀具检测探头与工件测头，可自动完成刀具长度、半径的磨损补偿，以及工件装夹后的原点自动找正，减少人工对刀带来的人为误差，提升批量加工的尺寸一致性。
