口腔种植扫描用定位梯架结构设计

　　在口腔临床数字化修复流程里，全口无牙颌或者大范围牙列缺失的口内扫描一直是精度控制的难点，常规依靠表面形态拼接的扫描逻辑，在大面积平坦黏膜、无明显特征参照的区域很容易出现拼接漂移，最终获取的数字印模会在跨牙弓维度、颌位垂直向出现偏差，直接影响后续种植导板制作、上部修复体的就位精度，很多临床案例里就是因为扫描阶段的累积误差，导致最终修复体被动就位不良，需要反复调改甚至重新取模。这款扫描梯架的设计初衷，就是为口内扫描过程提供稳定的、可被扫描设备清晰识别的特征参照，不需要额外粘接固定在患者口内，也不会遮挡需要扫描的黏膜与植体区域，只需要在扫描过程中放置在无牙颌的牙弓对应位置，就能给扫描软件提供连续的几何特征参考，

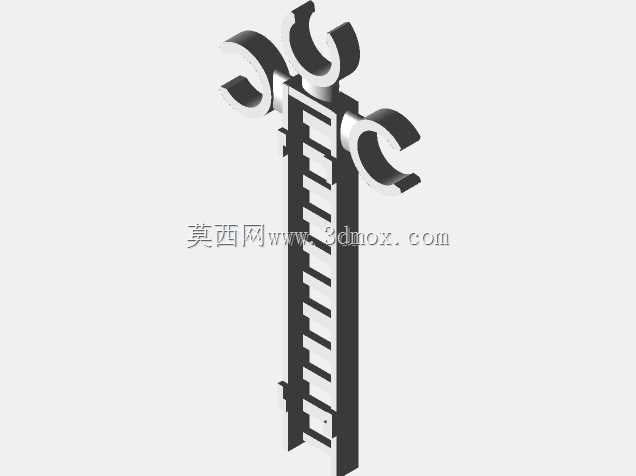

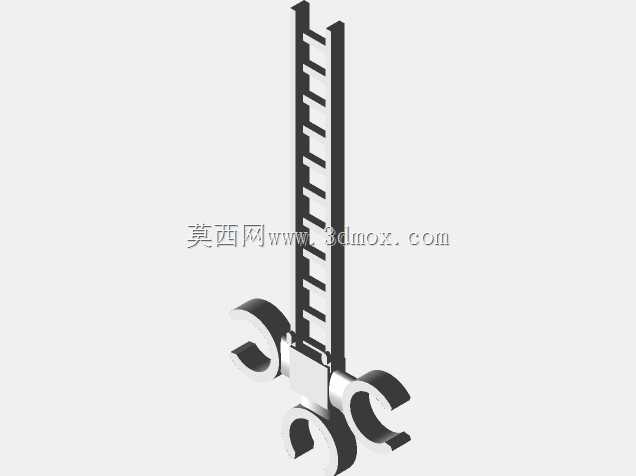

　　从根源上减少无特征区域的拼接错位。从结构设计来看，整体采用对称式的梯状框架结构，两侧设置向外延伸的弧形定位臂，能够贴合无牙颌牙槽嵴的自然弧度，放置时不会压迫黏膜造成软组织形变，中间的梯级结构做了等距的凹凸几何特征设计，每个梯级的边缘都做了圆角过渡，没有尖锐棱角，避免扫描过程中划伤口腔软组织，同时这些连续的凹凸特征能够被所有主流品牌的口内扫描仪识别，不需要针对特定品牌设备做参数适配。梯架的整体尺寸是按照成人无牙颌牙弓的平均宽度设计的，横向跨度覆盖从一侧磨牙后垫区到另一侧磨牙后垫区的常规扫描范围，纵向高度控制在不影响咬合记录的范围内，放置在口内时不会占据过多颌间距离，患者不会有明显的异物感，也不会因为张口度过小影响扫描操作。

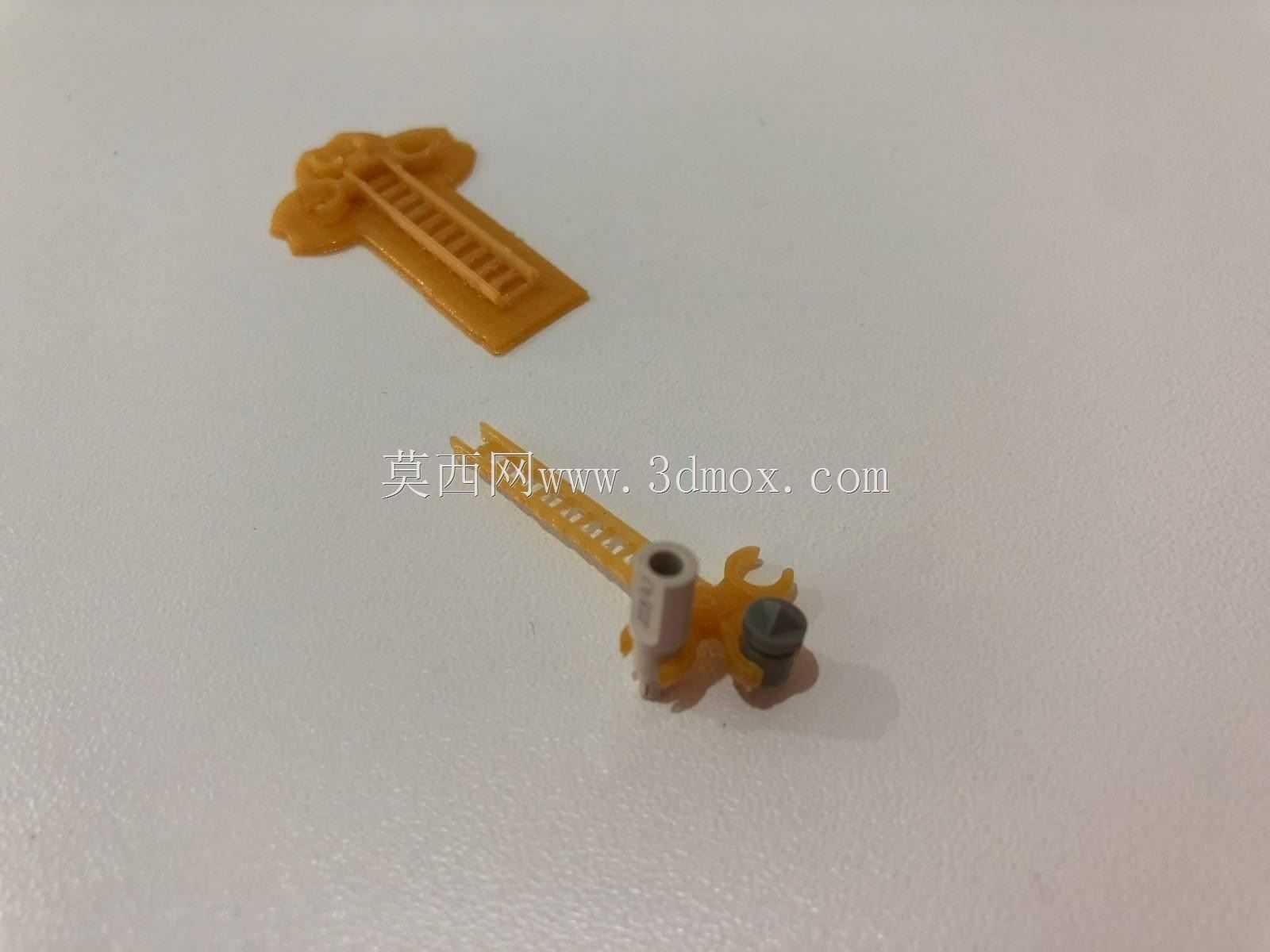

　　在实际临床使用中，操作者可以先扫描部分植体或者黏膜区域，之后将梯架放置在对应位置，继续扫描剩余区域，扫描软件会自动识别梯架上的连续几何特征，将不同阶段扫描的点云数据做精准拼接，不需要额外在患者口内粘贴标记点，也减少了反复调整扫描头角度的操作时间。扫描完成后，梯架作为辅助参照结构，在软件中可以直接移除，不会影响最终的黏膜与植体三维数据精度，梯架本身的结构做了薄壁轻量化设计，采用医用级树脂材料3D打印即可使用，打印完成后不需要额外做表面处理，扫描时不会出现反光过曝的问题，能够被扫描设备稳定捕捉特征。针对不同牙弓宽度的患者，梯架的两侧弧形臂预留了微调空间，轻微的形变不会破坏中间梯级的等距特征精度，即使是牙弓狭窄或者宽大的患者，

　　也能获得稳定的参照效果。对比传统的口内扫描标记点方式，这种梯架结构不需要在黏膜上粘接多个分散的标记点，减少了临床操作的步骤，也避免了标记点脱落导致的扫描失败，同时连续的梯状特征比分散的单点标记有更高的拼接精度，尤其是在跨牙弓的长距离扫描中，累积误差能够控制在临床可接受的范围内，满足全口种植固定修复的精度要求。在结构强度设计上，梯架的主框架做了加强筋处理，在打印和临床拿取过程中不会出现弯折变形，避免因为结构形变导致的特征参照失真，每个梯级之间的间距经过反复临床验证，既不会因为间距过大导致特征识别不足，也不会因为间距过小遮挡需要扫描的黏膜区域，梯架的底部做了微粗糙处理，放置在黏膜上时不会轻易滑动，扫描过程中不需要操作者一直用手扶持，减少了操作干扰。
