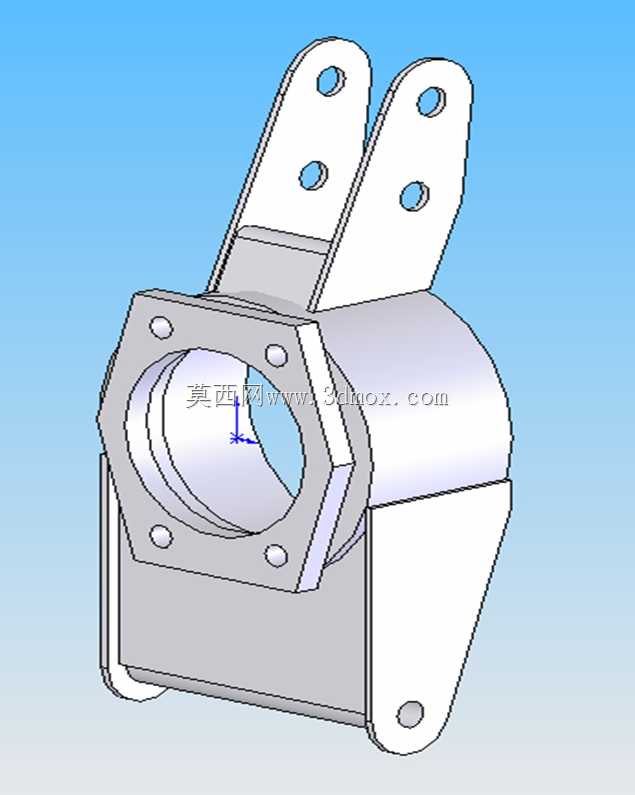

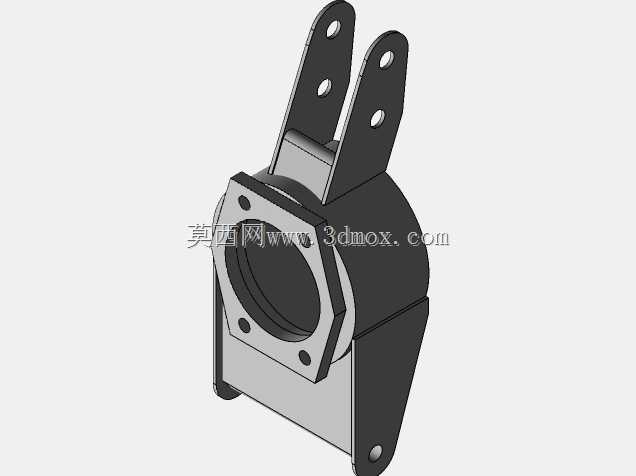

Lotus7复刻车型Locost后立柱转向节结构

　　该部件为Locost自制跑车后悬挂系统的核心承载构件，对应经典Lotus7复刻车型的后部垂直转向节集成立柱结构，主要应用于业余自制赛车、轻量化复古跑车的后底盘悬挂装配场景，承担后轮转向连接、悬挂载荷传递、制动系统安装基座的多重作用。从实际装车工况来看，该部件需要同时承受车辆加减速过程中的纵向冲击力、过弯时的侧向载荷以及颠簸路面带来的垂直方向交变载荷，因此结构设计上采用了一体化铸钢（或机加工铝坯）的集成式构型，避免多件拼接带来的连接刚度不足问题。

　　从结构功能划分来看，部件上部伸出的双叉耳安装位，用于连接后悬挂上叉臂的两个铰接点，两个耳片上分别开设两组同轴安装孔，靠外侧的大孔径孔位适配悬挂铰接螺栓与橡胶衬套，靠内侧的小孔位为装配定位孔，可在安装上叉臂时快速定位，避免反复调整铰接点同轴度，降低装配难度。部件中部的六边形法兰环结构，为后轮轮毂轴承的安装基座，法兰端面均匀分布6个螺栓孔，用于固定轮毂轴承单元的外圈，中心大通孔用于穿入轮毂半轴，适配后轮驱动车型的半轴传动需求，法兰的六边形构型并非造型设计，而是为了在拆装轴承时提供扳手夹持位，方便维修时施加扭矩，避免圆形法兰难以夹持打滑的问题。部件下部的延伸安装支耳，一方面用于连接后悬挂下叉臂的铰接点，另一方面预留了制动卡钳的安装螺纹孔，可直接固定单活塞浮动式制动卡钳，无需额外设计卡钳安装转接支架，减少装配零件数量。

　　设计思路上完全遵循原版Lotus7的轻量化设计逻辑，在保证结构强度的前提下尽可能去除非承载区域的材料，比如部件侧面的多余实体部分做了挖空处理，支耳与主体连接位置做了大圆角过渡，避免应力集中导致的部件疲劳断裂，所有安装孔的位置度公差控制在0.1mm以内，保证上下叉臂安装后四轮定位参数处于设计范围内，避免出现轮胎偏磨、转向回正力异常的问题。从安装边界来看，该部件的整体安装空间适配Locost标准25mm管径的钢管车架后舱布局，上部双叉耳的孔距为89mm，适配市面上多数Locost套件通用的上叉臂铰接尺寸，中部法兰的安装面到下部支耳安装孔的垂直距离为127mm，匹配13寸复古轮毂搭配220mm直径制动盘的安装间隙，不会出现卡钳与轮毂辐条干涉、半轴与立柱内壁摩擦的问题。部件后侧的延伸挡边结构，可在车辆行驶过程中阻挡路面飞溅的泥水、砂石直接冲击轮毂轴承的密封件，延长轴承的使用寿命，同时该挡边还可作为手刹拉线的固定位，预留的小孔位可穿入拉线固定卡扣，无需额外焊接拉线支架。

　　在实际建模过程中，该结构的所有铰接点位置均经过悬挂运动学仿真验证，当悬挂上下跳动100mm行程时，后轮的外倾角变化量控制在1.5度以内，束角变化量控制在0.8度以内，保证车辆在赛道激烈驾驶时的轮胎接地面积稳定，提升抓地力表现。所有螺栓孔的深度均按照对应螺栓的标准旋合长度设计，比如M10的安装孔螺纹深度不小于15mm，保证连接强度足够，不会出现行驶过程中螺栓松脱的问题。部件的所有棱边均做了1mm的倒角处理，避免装配过程中锋利边缘划伤安装人员，同时也能减少应力集中点，提升部件的抗疲劳性能。
