Haynes Roadster Locost聚氨酯前叉杆衬套结构

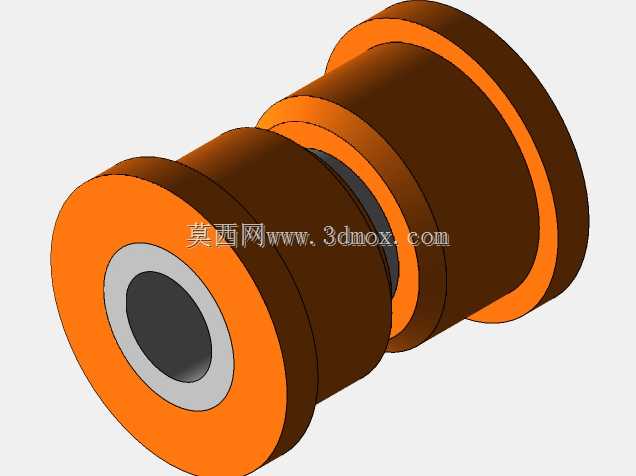

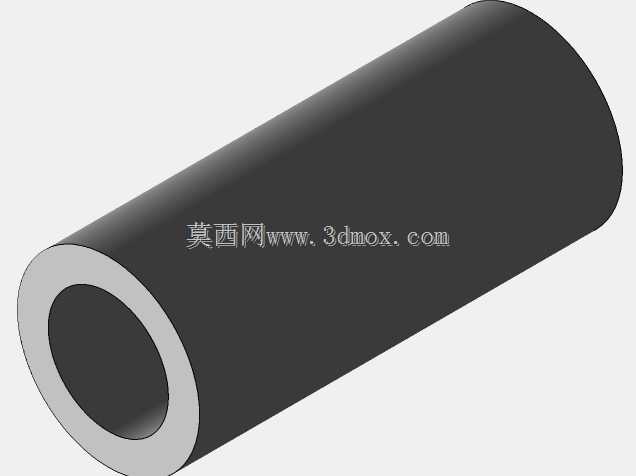

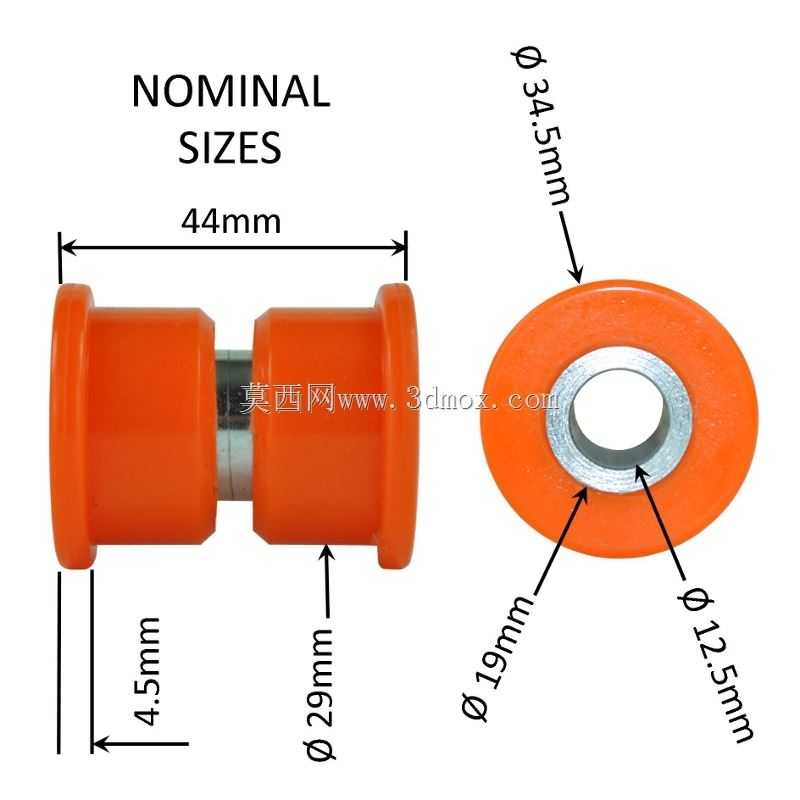

　　在自制跑车与复刻经典车型的底盘改装、套件组装场景中，悬架衬套作为连接摆臂与车架、副车架的核心弹性连接件，直接决定了行驶过程中滤震表现与转向响应的精准度，这款适配Haynes Roadster Locost套件车的聚氨酯前叉杆衬套，正是针对这类轻量化跑车前悬架的安装需求开发的专用连接件。不同于原厂车型常用的橡胶衬套，聚氨酯材质的邵氏硬度区间更适配赛道日驾驶与公路行驶的平衡需求，既不会像硬金属轴套那样完全过滤不掉路面细碎震动导致车架连接处应力集中，也不会像低硬度橡胶衬套在大侧向加速度下出现过度形变，造成车轮定位参数偏移、转向虚位增大的问题。从结构设计来看，这款衬套采用了内外复合的分层结构，外层是橙色的聚氨酯弹性体，直接压入前叉杆的安装孔位，依靠聚氨酯材质的微形变补偿安装孔的加工公差，同时承担行驶过程中来自车轮的各个方向冲击载荷；内层嵌入的金属衬套直接与穿过的固定螺栓配合，金属接触面的摩擦系数远低于聚氨酯与金属直接接触的状态，能避免长期往复摆动过程中聚氨酯本体被螺栓磨损，大幅延长衬套的使用寿命，也能让悬架摆动过程的阻尼特性更稳定，不会因为接触面磨损出现旷量。从安装边界尺寸来看，衬套整体轴向长度为44mm，两端的凸缘结构直径为34.5mm，凸缘厚度为4.5mm，安装时凸缘会卡在安装孔的两端端面，不需要额外加装轴向限位垫片，就能避免衬套在安装孔内出现轴向窜动；衬套中间压入安装孔的主体部分直径为29mm，

　　适配Locost套件车前叉杆上对应尺寸的预制安装孔，压装时只需要在聚氨酯外表面涂抹少量硅基润滑脂，就能用普通压床或者台钳平稳压入，不会出现聚氨酯被剪切破损的问题。内层金属衬套的内径为12.5mm，适配对应直径的悬架固定螺栓，金属衬套的外径为19mm，与聚氨酯本体的内孔采用过盈配合，压装后不会出现相对转动，保证载荷传递路径的一致性。在实际装车应用中，这类衬套主要承担前悬架下叉杆与车架连接点的铰接功能，车辆制动时产生的纵向力、过弯时的侧向力、经过颠簸路面时的垂向冲击力，都会通过这个铰接点传递，聚氨酯材质的阻尼特性可以吸收大部分高频震动，避免这些震动直接传递到车架导致座舱内震感明显，同时合适的刚度又能保证悬架几何在载荷变化时的稳定性，

　　让车轮始终保持设计的外倾、前束参数，提升轮胎的接地面积，无论是日常公路驾驶的舒适性，还是赛道驾驶时的操控极限，都能得到兼顾。设计过程中需要重点考虑的是聚氨酯材料的蠕变特性，所以在尺寸配合上，聚氨酯部分与安装孔的过盈量控制在0.2-0.3mm之间，既保证压装后不会出现松旷，也不会因为过盈量太大导致聚氨酯长期处于高应力状态，出现早期老化开裂的问题；两端凸缘的直径比安装孔大5.5mm，足够覆盖安装孔的端面倒角，即使安装孔端面存在少量加工不平整的问题，凸缘也能完全贴合，避免应力集中在衬套的局部位置。另外，金属衬套的长度比聚氨酯本体的轴向长度略短0.1-0.2mm，这样在螺栓拧紧的时候，夹紧力会作用在两端的聚氨酯凸缘上，

　　让聚氨酯产生少量预压缩，进一步提升连接的紧密性，不会出现螺栓拧紧后金属衬套被顶死、悬架无法自由摆动的问题。这类衬套的建模过程需要重点区分不同材质的装配关系，聚氨酯部分的建模要注意两端凸缘与主体部分的过渡圆角，避免直角结构导致应力集中，金属衬套的两端要做微小的倒角，方便压入聚氨酯内孔，同时也能避免压装时刮伤聚氨酯的内孔表面。在整车装配流程中，这类衬套属于底盘悬架部分的易更换损耗件，当车辆行驶里程较长、聚氨酯出现老化开裂或者形变过大时，不需要更换整个前叉杆，只需要压出旧衬套、压入新衬套即可完成维护，大幅降低了套件车的后期使用成本。对于Locost这类采用钢管车架的自制跑车来说，悬架连接点的衬套刚度直接影响整车的底盘调校风格，这款衬套的尺寸完全匹配原厂套件的安装位，不需要对车架或者摆臂进行任何改装就能直接替换，对于组装套件车的爱好者来说，不需要额外进行尺寸测绘就能完成装配，也能根据自身的驾驶需求选择不同硬度的聚氨酯材质，实现底盘风格的个性化调整。
