Locost套件轿厢上部前悬FR叉杆结构

　　该叉杆属于Locost轻量化跑车前悬架系统的核心传力构件，安装于轿厢上部前侧车架位置，承担前悬上摆臂的连接定位功能，是自制跑车底盘套件中匹配前轮定位参数的关键结构件。从实际装车场景来看，这类构件广泛应用于复刻Lotus Seven结构的自制Kit Car项目中，直接连接车架上部安装点与前轮转向节上端，在车辆行驶过程中传递车轮受到的纵向、侧向载荷，同时约束车轮跳动时的运动轨迹，保障前轮外倾角、主销后倾角等定位参数在悬架行程内保持在设计区间内，避免出现轮胎异常磨损、转向回正力异常等问题。

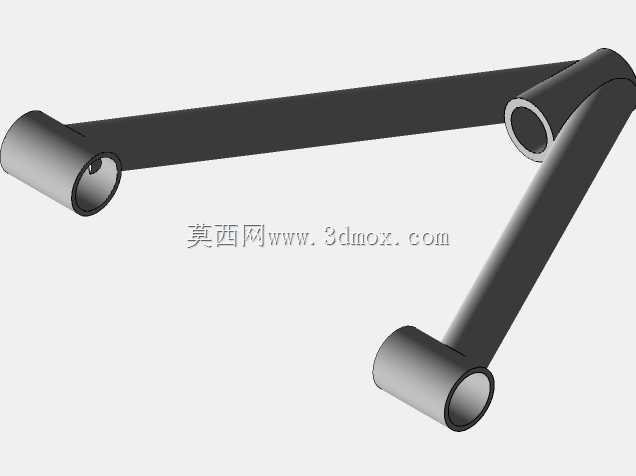

　　设计层面上，该构件采用圆管焊接式结构，主体选用16swg规格的薄壁钢管弯折成型，兼顾轻量化需求与结构强度，两个斜向支臂交汇于中部连接座，两端分别设置车架安装端与球头连接端。中部交汇位置做了圆弧过渡处理，避免焊接应力集中，同时在交汇区域预留了环形避让空间，可适配周边管件的布置走向，不会与车架上的其他横置构件发生运动干涉。球头连接端加工有M18细牙内螺纹，可直接匹配标准规格的球头销组件，无需额外制作转接结构，安装时可通过螺纹旋入深度微调叉杆的有效长度，实现前轮定位参数的精准调校，适配不同轮距、不同倾角设定的装车需求。

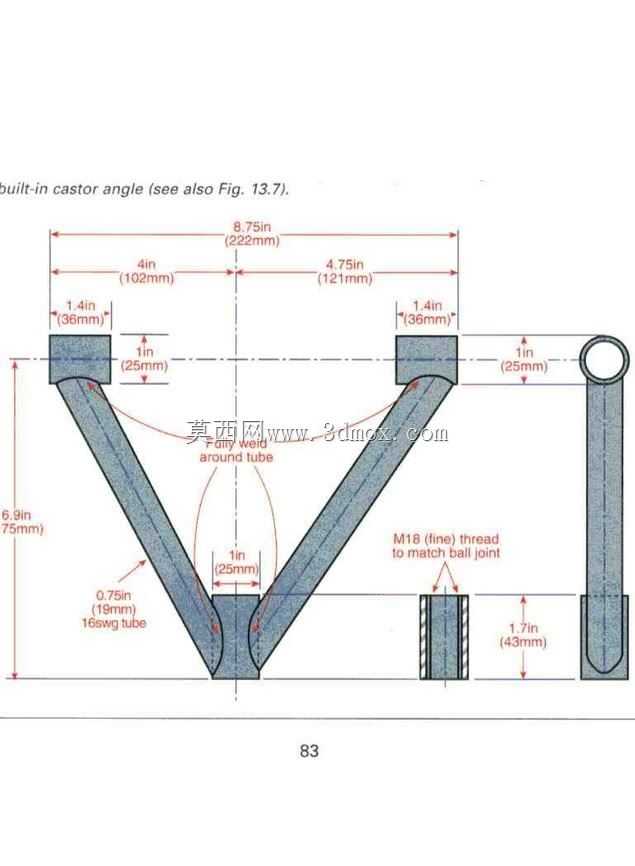

　　从尺寸边界来看，构件整体横向总宽度为8.75英寸，两端车架安装座的宽度各为1.4英寸，安装座的厚度方向尺寸为1英寸，两个斜向支臂的轴线夹角经过精准核算，匹配前悬跳动时的运动学轨迹，支臂上标注的0.75英寸管径对应16swg壁厚的钢管规格，可满足赛道驾驶、日常公路行驶等不同工况下的强度要求。下端球头安装位的中心距中部交汇点的垂直距离为1英寸，安装座下方预留1.7英寸的操作空间，方便球头销的拆装与锁紧螺母的紧固作业，不会出现工具无法伸入的问题。车架侧的两个安装端采用平面贴合结构，安装面与车架对应安装座完全贴合，通过螺栓紧固后可实现刚性连接，避免出现连接松旷导致的悬架虚位。

　　实际建模过程中需要重点关注几个核心公差：一是两端安装孔的同轴度，若同轴度偏差过大，装车后会出现安装应力，长期行驶容易导致焊缝开裂；二是中部螺纹孔的轴线角度，必须与球头销的运动轨迹匹配，否则会导致球头销在悬架跳动过程中出现卡滞，加速球头磨损；三是支臂弯折处的曲率半径，过小的弯折半径会导致钢管出现褶皱、壁厚减薄，大幅降低构件的抗疲劳强度，建模时需要严格按照钢管弯折的最小弯曲半径要求设置参数，同时预留焊接坡口的加工余量，方便后续焊接工序的作业。

　　这类叉杆的设计逻辑完全围绕轻量化自制跑车的需求展开，没有冗余的结构设计，所有尺寸都经过实际装车验证，既可以直接用于Locost套件的组装，也可以作为同类型轻量化独立悬架结构的设计参考，在调整轮距、悬架行程等参数时，可基于该结构的尺寸比例进行缩放，重新核算支臂长度与安装点位置，即可适配不同规格的自制跑车底盘。需要注意的是，该构件的安装位置位于轿厢上部，周边没有其他结构遮挡，建模时需要核对与周边车身覆盖件的间隙，避免在车辆极限转向、悬架极限压缩时出现构件与车身覆盖件的剐蹭，同时要预留制动管路、线束的固定点位，方便后续底盘管线的布置。
