Locost套件车用下部球头连接结构设计

　　在自制跑车与场地赛车的底盘悬挂系统中，球头作为连接控制臂与转向节、承载多向载荷同时释放转动自由度的核心部件，其结构合理性直接决定整车操控响应与行驶安全性，本次呈现的下部球头结构，正是针对Locost这类轻量化kit car的前悬挂下部连接需求开发的专用连接件。

　　从实际装车场景来看，这类球头主要承担悬挂下叉杆与轮边转向节的铰接功能，车辆行驶过程中，车轮随路面起伏产生的上下跳动、转向时的摆角运动、加减速与过弯时的纵向、侧向载荷，都需要通过这个球头完成传递与运动解耦，相比普通乘用车辆的量产球头，该结构针对kit car自制组装的特性做了适配，不需要匹配原厂副车架的专用安装位，可直接通过杆端螺纹与自制控制臂完成连接，大幅降低爱好者组装底盘时的加工适配难度。

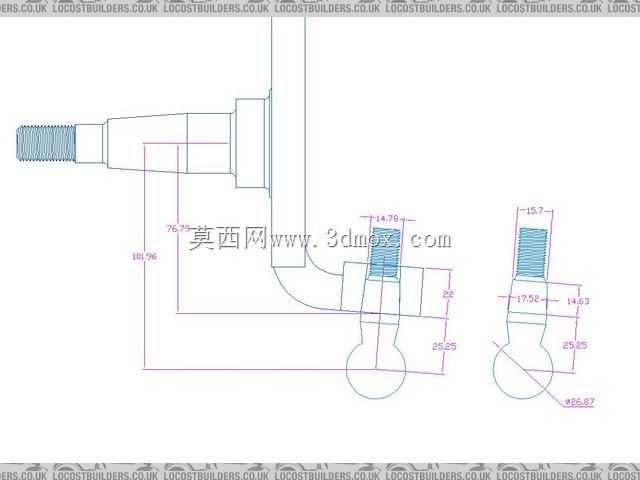

　　从结构设计逻辑来看，整个球头采用一体式弯臂加端螺纹的布局，一端为带外螺纹的直杆段，用于拧入下控制臂的杆端内螺纹，通过螺纹旋合长度可灵活调整轮距与悬挂前束参数，适配不同轮距设定的Locost衍生车型；中间为90度弯折的臂体，臂体截面做了等强度过渡设计，弯折处采用大圆弧过渡避免应力集中，可承受过弯时高达数千牛的侧向冲击载荷，不会在极限工况下出现臂体断裂的风险；另一端为球销结构，球头本体采用全包式球座设计，球头直径匹配赛事常用的标准尺寸，可兼容市售的多数改装球头防尘套与维修配件，球销端部同样加工有外螺纹，用于穿过转向节的安装孔后通过螺母锁紧，螺纹段长度预留了足够的调节余量，可适配不同厚度的转向节安装耳，不需要额外加装过多垫片来补偿安装间隙。

　　从安装边界尺寸来看，直杆段螺纹的公称直径适配常用的控制臂管材内径，弯折臂的总长度控制在合理范围内，不会与刹车盘、转向拉杆等周边部件发生运动干涉，球头中心到直杆段安装端面的距离经过反复校核，匹配Locost车型原厂设定的悬挂几何参数，安装后可保证车轮上下跳动时的主销后倾、外倾参数变化量在设计允许范围内，避免出现轮胎异常磨损、转向回正力异常的问题；球销端的安装螺纹长度满足锁紧螺母的拧紧深度要求，同时球头的最大摆角可达35度以上，完全覆盖车轮最大转向角与极限跳动时的角度需求，不会出现运动到极限位置时球头别死、部件卡滞的情况。

　　在细节设计上，臂体与直杆段、球销段的连接位置都做了退刀槽与应力释放结构，加工时可保证螺纹的有效旋合长度，同时热处理后该位置的残余应力可得到有效释放，提升部件的疲劳寿命；球头的球座采用耐磨自润滑材料设计，日常使用不需要频繁加注润滑脂，降低后期维护成本，同时球座与球头的配合间隙控制在合理范围，既不会因为间隙过大导致悬挂虚位、操控模糊，也不会因为间隙过小导致转向沉重、球头过早磨损。

　　对于自制底盘的设计人员来说，该结构的尺寸参数可直接用于三维建模时的装配校核，在搭建悬挂系统装配体时，可将该球头作为标准连接件导入，通过匹配球头的安装点位置来调整控制臂的长度、弯折角度与安装点坐标，快速完成悬挂几何的硬点设定，不需要从零开始设计球头的内部结构，大幅缩短底盘设计的周期；同时该结构的外形尺寸经过多轮实车验证，安装后与周边的刹车管路、减震器、轮辋都保留了足够的安全间隙，不会出现装车后才发现部件干涉、需要返工修改结构的问题。

　　从载荷传递路径来看，车轮受到的地面冲击力先传递到轮边转向节，再通过球头销传递到弯臂结构，最终通过直杆段的螺纹连接传递到下控制臂与车身副车架，整个传力路径短且结构刚度均匀，没有明显的刚度薄弱点，在车辆紧急制动、高速过弯等极限工况下，球头的变形量控制在千分之五以内，不会因为部件变形导致悬挂几何参数发生突变，保证车辆在极限状态下的操控稳定性。
