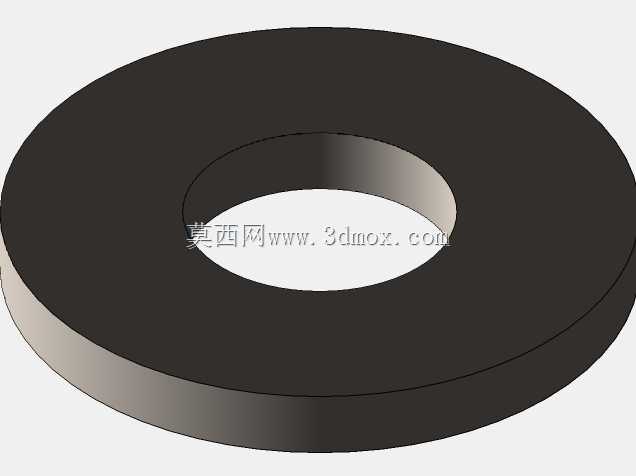

USS标准平垫圈紧固连接件结构设计

　　也不会因为间隙过大造成垫圈与螺栓头部的接触面积不足，无法有效分散压紧力。垫圈的外径尺寸按照标准要求设定，相比普通窄边垫圈，USS垫圈的外径更大，能够在被连接件表面材质偏软的场景下，比如铝合金壳体、工程塑料结构件的连接中，有效降低接触面的压应力，避免螺栓锁紧时压伤工件表面，同时也能在有一定振动的工况下，增大摩擦力，延缓螺栓松动的时间。厚度参数同样匹配标准要求，既保证足够的支撑刚度，在螺栓达到额定锁紧力矩时不会发生过度塑性变形，也不会因为厚度过大导致螺栓的有效啮合长度不足，影响螺纹连接的强度。从结构形态上看，这款垫圈采用等厚度的环形平板结构，上下两个端面都做了高精度的平面度处理，建模时严格控制了端面的平行度公差，避免装配后出现偏载，在各类机械装配、通讯设备组装、工业结构搭建场景中，平垫圈是看似不起眼却直接决定连接可靠性的核心基础零件，USS垫圈作为美标通用平垫圈的典型品类，广泛应用于采用美制螺纹紧固件的连接节点中。日常做结构设计时，很多新手工程师容易忽略垫圈的选型细节，觉得只要能套进螺栓就可以，实际上不同标准的垫圈在内外径、厚度、适用场景上差异极大，选错轻则导致连接面压溃，重则引发螺栓松动、结构失效的问题。这款USS垫圈的设计严格遵循USS美标平垫圈的尺寸规范，适配1/8规格的美制螺栓，建模过程中首先确定了核心的安装边界参数：内孔尺寸匹配对应螺栓的公称直径，预留了合理的装配间隙，既不会因为间隙过小导致螺栓穿入困难，

　　导致螺栓受力不均。很多现场装配出现的螺栓断裂问题，追根溯源往往是垫圈端面不平整，锁紧后螺栓承受附加的弯曲应力，长期受振动载荷作用下发生疲劳断裂。在实际应用场景中，这类USS垫圈常配套美制外六角螺栓、内六角圆柱头螺钉使用，覆盖通讯设备机架组装、工业控制柜内部结构连接、进口设备的维修替换、户外钢结构的节点紧固等多个领域。做三维建模的时候，没有做多余的倒角或者异形结构，完全还原标准件的实际形态，因为标准件的核心价值就是通用性和互换性，任何非标的结构改动都会导致现场装配时出现匹配问题，比如如果在垫圈边缘做了过大的倒角，就会减小有效接触面积，降低分散压力的作用；如果厚度做薄了，锁紧时容易被压溃，起不到应有的支撑作用。

　　设计过程中也充分考虑了不同工况的适配性，当连接场景存在轻微的防松需求时，这款平垫圈可以配合弹簧垫圈、尼龙锁紧螺母使用，平垫圈贴紧被连接件表面，保护工件不被弹簧垫圈的刃口划伤，同时弹簧垫圈提供防松弹力，两者组合使用兼顾表面保护和防松效果；如果是有密封需求的场景，也可以在垫圈表面复合橡胶密封层，作为密封支撑垫片使用，不过基础款的金属垫圈本身不承担密封功能，核心作用还是分散压紧力、调整连接间隙、保护被连接件表面。在安装边界的校核上，建模时特意验证了相邻紧固件的间距，因为USS垫圈外径比普通平垫圈更大，在做密集螺栓排布的结构设计时，需要预留足够的安装空间，避免相邻垫圈发生干涉，这也是很多工程师做结构排布时容易踩的坑，只按螺栓直径算间距，

　　忽略了垫圈的外径尺寸，最后装配时发现垫圈互相顶住，无法放平，导致螺栓锁紧后出现倾斜。另外，垫圈的内孔与螺栓的间隙控制也经过反复校核，间隙控制在螺栓公称直径的5%-8%区间，这个范围既可以满足装配时的位置度误差补偿，允许螺栓孔有一定的加工偏差，也不会因为间隙过大导致垫圈偏心，锁紧后受力不均。从材料适配的角度，这个三维模型可以直接对应不同的材料选型，比如普通工况用碳钢镀锌处理，满足防锈和强度要求；腐蚀环境可以选用304或者316不锈钢材质；有导电要求的场景可以选用铜合金材质，模型的尺寸参数完全匹配标准，不需要修改结构就可以直接对接不同材料的加工工艺，不管是冲压成型还是车削加工，都能直接导出工程图用于生产。在做装配仿真的时候，这个模型可以直接导入装配体中，模拟真实的锁紧状态，验证螺栓的有效啮合长度、接触面的压应力分布，提前排查结构设计中可能存在的干涉、强度不足等问题，减少实物打样的迭代次数。很多做进口设备维保的工程师，经常会遇到设备上的美制垫圈丢失或者损坏的情况，国内普通国标垫圈的尺寸不匹配，这时候按照标准参数建模的USS垫圈就可以直接用于加工替换，不需要反复测绘尺寸，大大提高维保的效率。
