UNC螺纹六角开槽锁紧螺母结构设计

　　在户外重型机械、振动工况设备的螺纹连接场景中，普通六角螺母极易因持续交变载荷、冲击振动出现松脱退牙问题，轻则导致连接件预紧力丧失出现异响偏移，重则引发结构解体的安全事故，六角开槽螺母正是针对这类高可靠性锁紧需求开发的专用紧固件，本次建模的UNC螺纹规格开槽螺母，适配美标统一粗牙螺纹体系，覆盖从1/4英寸到1英寸的全系列常用杆径，可满足不同载荷等级的连接需求。

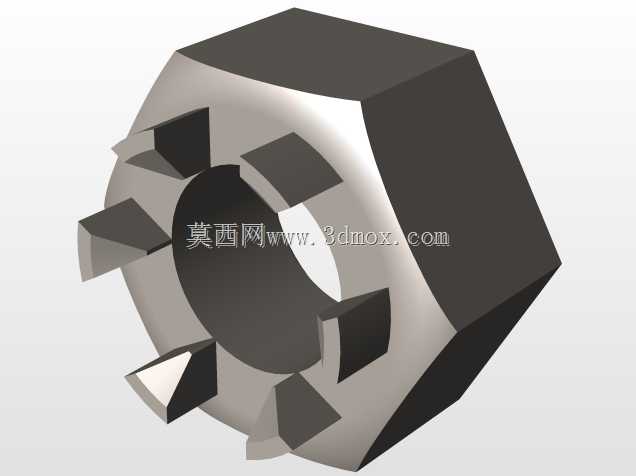

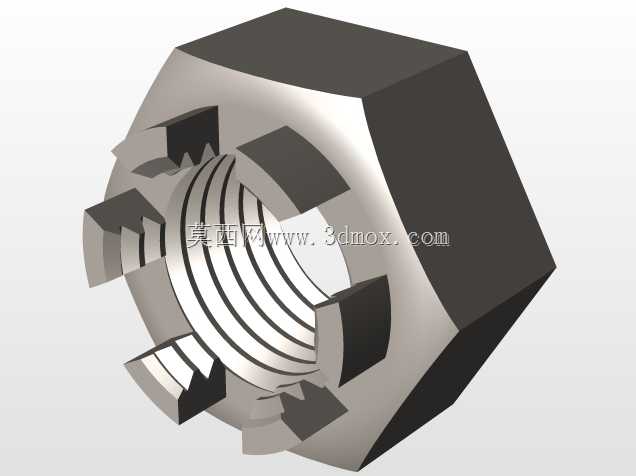

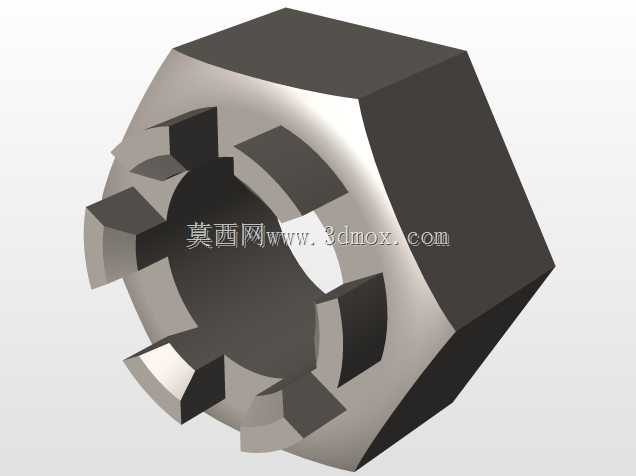

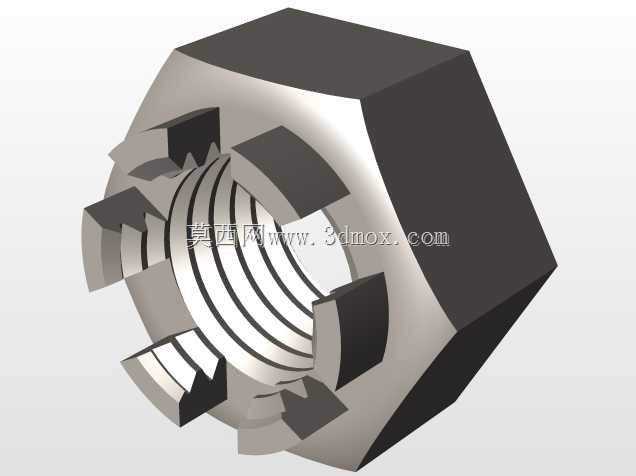

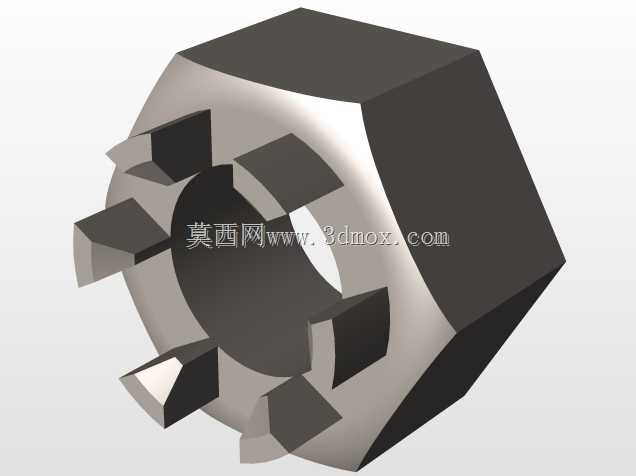

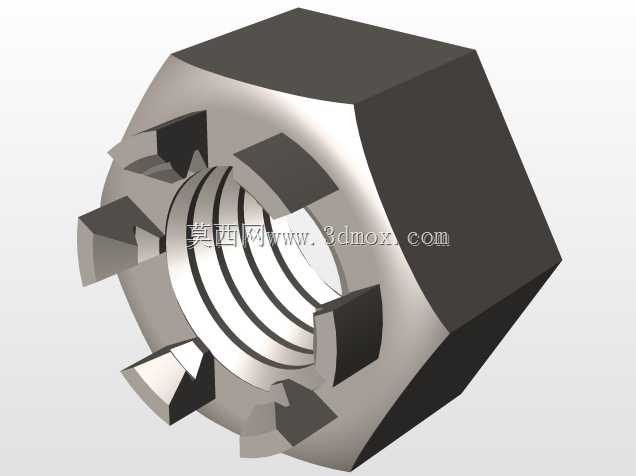

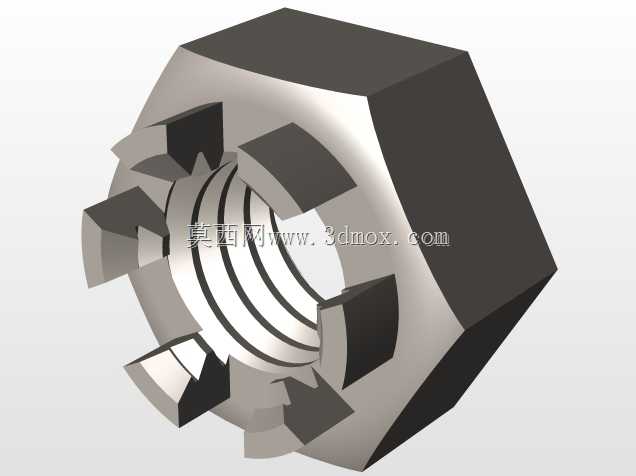

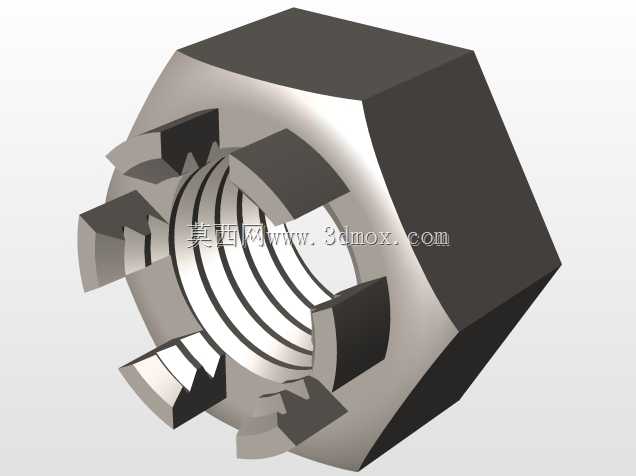

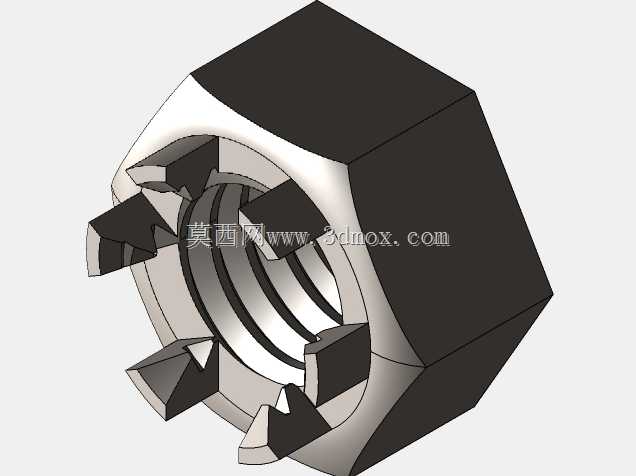

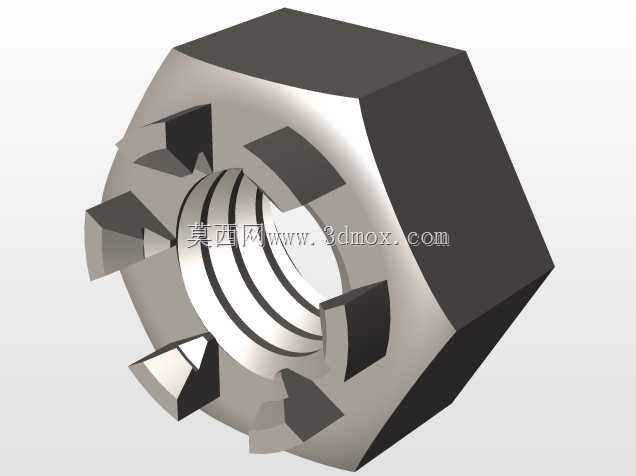

　　从结构设计逻辑来看，这款螺母采用标准六角外形作为主体，六方对边尺寸严格匹配美标ASME B18.2.2标准中对应规格的螺母公差要求，可适配常规开口扳手、套筒扳手的通用夹持尺寸，现场安装无需定制专用工装，六角主体的厚度也对应标准厚螺母的尺寸规范，保证足够的螺纹啮合长度，避免螺纹牙型剪切失效。螺母上端面均匀分布六道径向开槽，槽宽与槽深严格适配对应规格的开口销直径，当螺母在螺栓上拧至规定预紧力矩后，可将开口销穿过螺栓杆部预制的径向销孔，再将销脚掰开卡入开槽内，完全锁死螺母与螺栓的相对转动自由度，哪怕在持续高频振动、温度交变导致螺纹副预紧力出现小幅衰减的情况下，也不会出现螺母回转松脱的问题，这种机械锁止的方式相比尼龙圈锁紧、化学胶锁止的方案，耐温范围更广、抗老化能力更强，可在-40℃到120℃的工况下长期稳定工作，不会出现锁紧元件失效的问题。

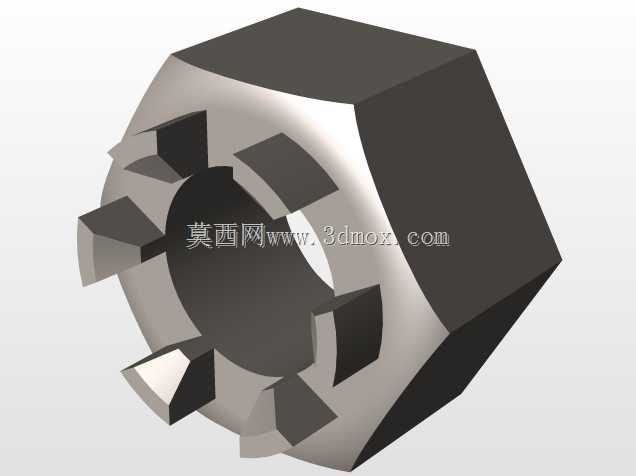

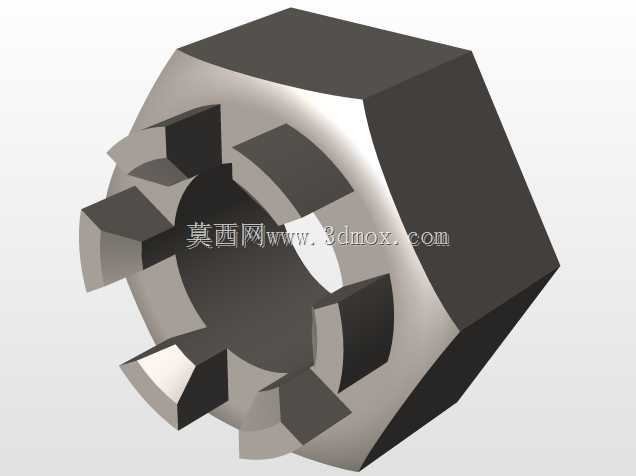

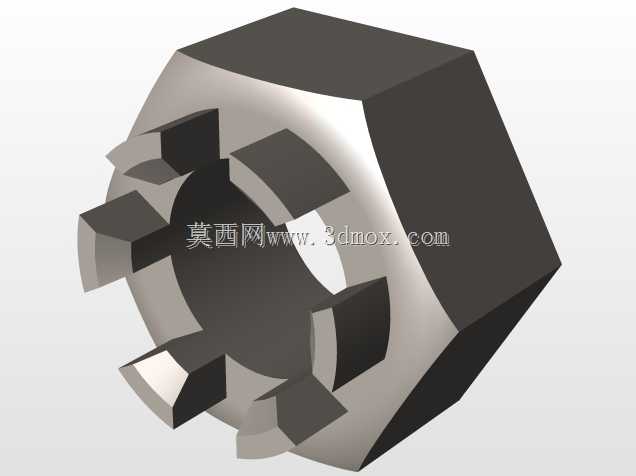

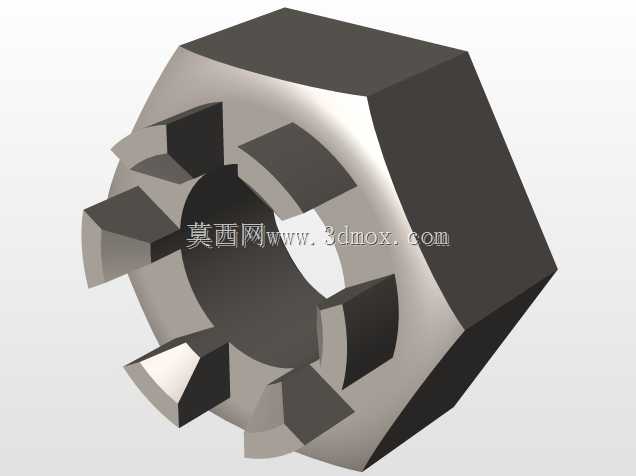

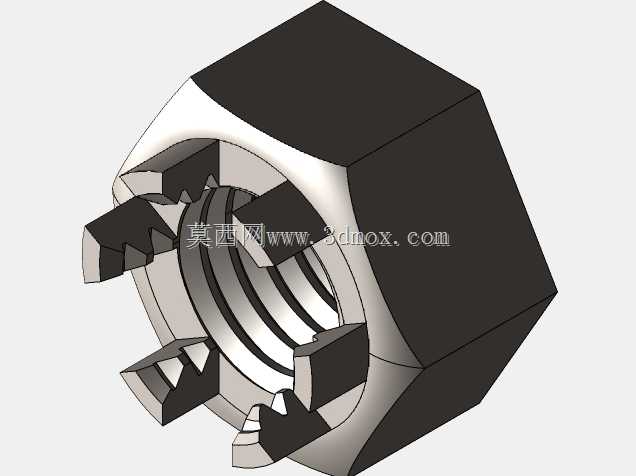

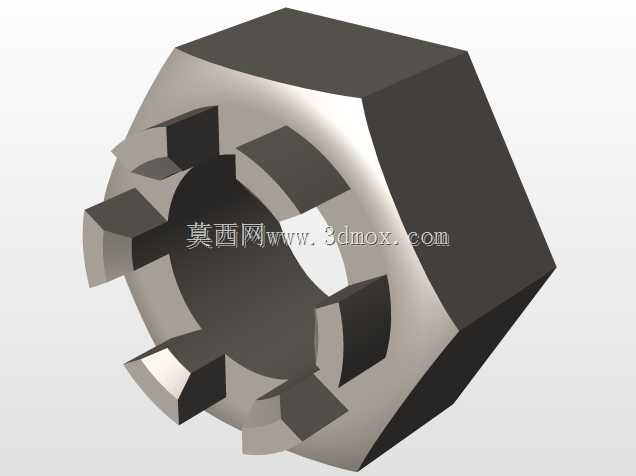

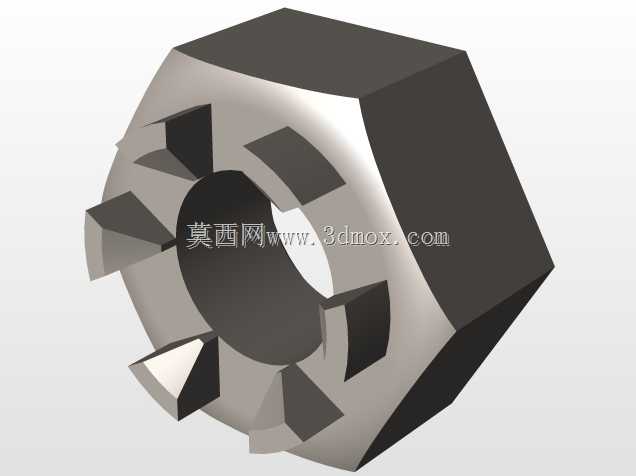

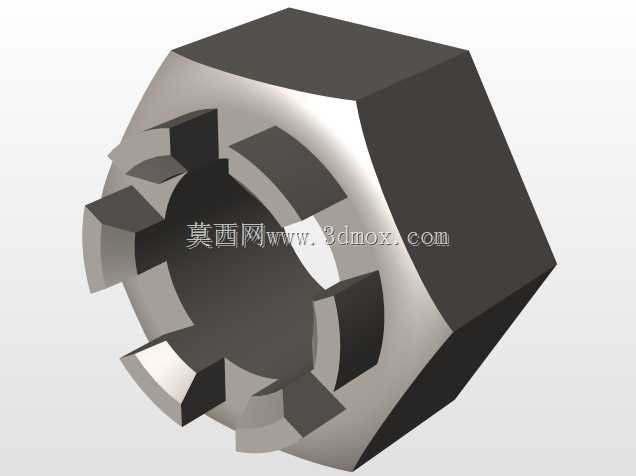

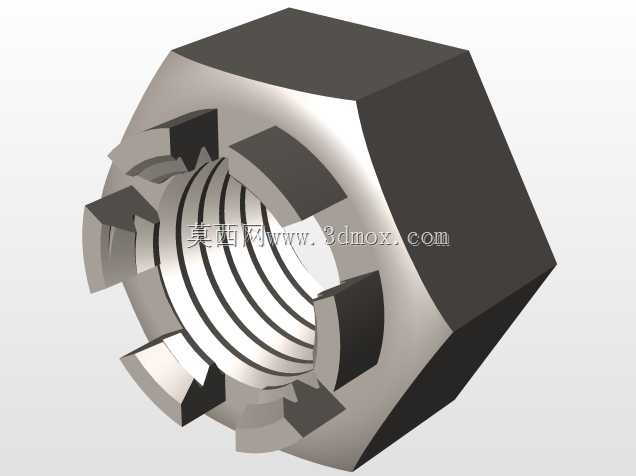

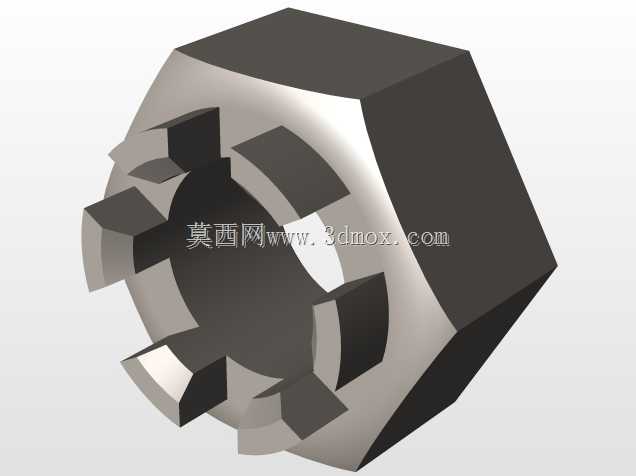

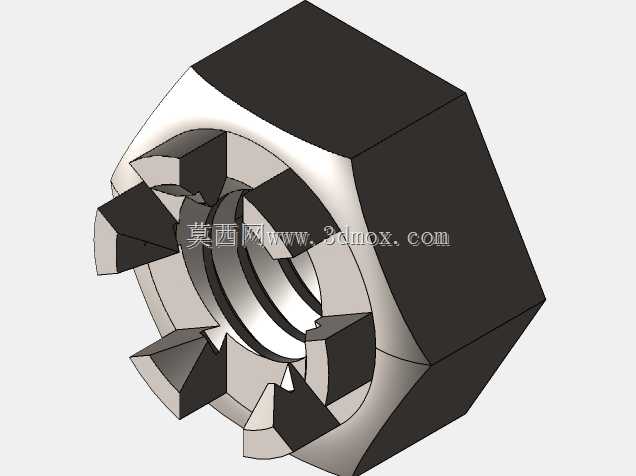

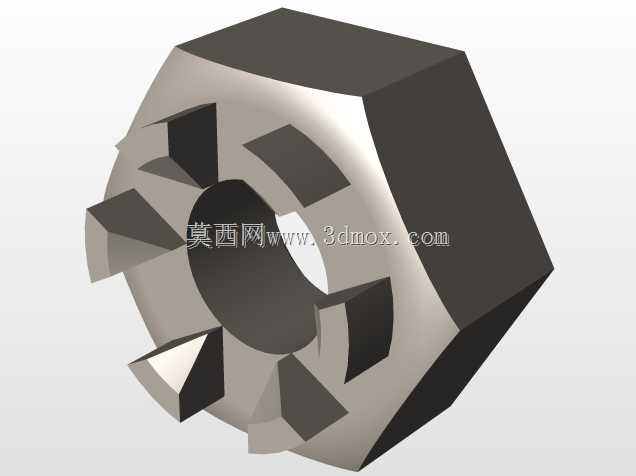

　　建模过程中针对不同应用场景做了细节区分，每个杆径规格都分别做了全螺纹通孔与非螺纹沉孔两种版本，全螺纹版本适配贯穿式螺栓连接，螺栓可从螺母两端穿出，适合多层叠板的连接场景；非螺纹沉孔版本则适配端部拧入的螺柱连接，沉孔深度可覆盖螺柱端部的导入倒角，避免螺柱端部顶死螺母导致预紧力不足。螺纹牙型严格按照UNC美标粗牙螺纹的牙型角、螺距、牙高公差建模，大径、中径、小径的尺寸偏差控制在标准规定的6H公差带内，保证与对应规格外螺纹的啮合间隙合理，既不会出现拧入卡滞，也不会因间隙过大导致连接晃动。六角棱边做了0.2mm的倒角处理，既去除了加工毛刺避免安装时划伤操作人员，也能在自动装配线上顺利通过送料轨道，不会出现卡料问题。开槽的位置精度控制在±0.1mm以内，保证螺母拧到标准预紧位置时，开槽能与螺栓上的销孔对齐，无需反复回拧调整角度，大幅提升现场装配效率。

　　从安装边界来看，这款螺母的六角外接圆直径比同规格普通六角螺母略大0.5mm，安装时需要预留足够的扳手回转空间，以1/2-13规格为例，对边尺寸为3/4英寸，外接圆直径约21mm，扳手活动空间需要预留至少28mm的直径范围，避免周边结构干涉扳手操作。开槽的径向深度从螺母内孔边缘延伸至六角面内侧2mm位置，既保证开口销有足够的穿入空间，也不会过度削弱螺母的结构强度，经受力校核，开槽位置的截面抗剪切强度仍能满足8级螺母的载荷要求，不会在额定预紧力下出现槽口开裂问题。螺母下端面做了0.1mm的平面度处理，安装时与被连接件表面的贴合面积不低于90%，保证预紧力均匀传递，不会出现偏载导致的螺纹受力不均。

　　在实际选型应用中，这类开槽螺母多用于工程机械的行走机构连接、电力金具的导线固定、汽车底盘的悬挂部件连接、铁路车辆的转向架部件紧固等对防松要求极高的场景，相比其他防松螺母，它的可重复拆装性能更好，只要开口销没有出现塑性变形，可多次重复使用，维护成本更低。建模时同步完成了每个规格的独立配置，每个配置都对应独立的零件文件，可直接调用到装配体中完成干涉检查、装配模拟，无需二次修改尺寸，所有特征都保留了完整的建模历史，设计人员可根据实际需求调整开槽数量、槽宽、六角厚度等参数，快速衍生出特殊规格的定制化螺母模型。
