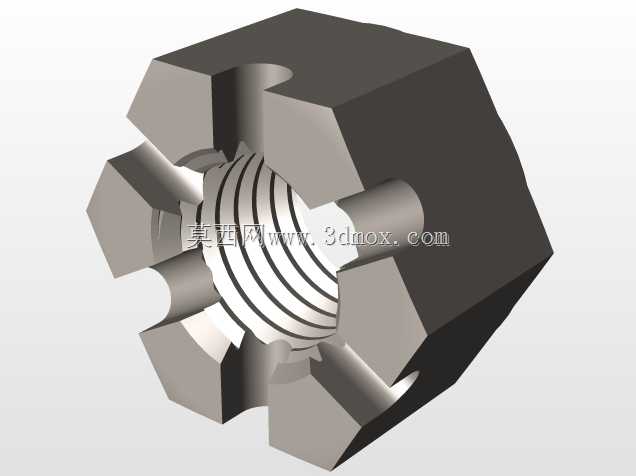

UNC美制螺纹开槽重型六角锁紧螺母

　　在重型工程机械、矿山输送设备、大吨位起重装备以及重载液压工作站的装配场景中，普通六角螺母往往难以应对持续交变载荷、强振动工况下的防松需求，开槽重型六角螺母正是针对这类高负载连接场景开发的专用紧固件。这类螺母的核心设计逻辑，是在常规重型六角螺母的端面加工均匀分布的径向开槽，装配时可配合开口销穿过螺栓杆部的径向通孔，实现机械锁止，完全规避螺纹副在强振下自松退的风险，相比尼龙嵌件锁紧、全金属压点锁紧的方案，它能在更高温、更高载荷的工况下保持稳定锁止性能，不会因为材料蠕变、温度老化丧失防松能力。

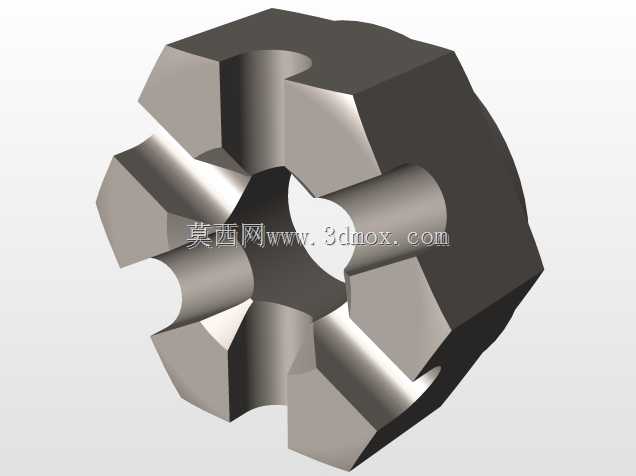

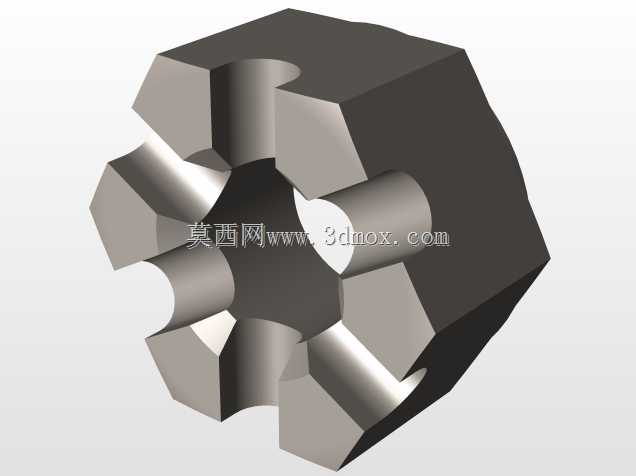

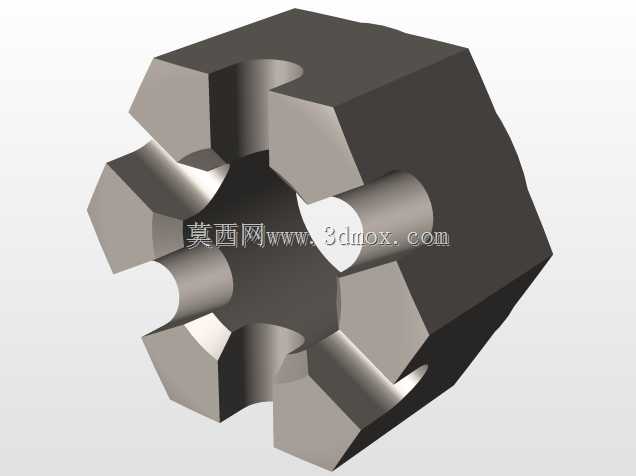

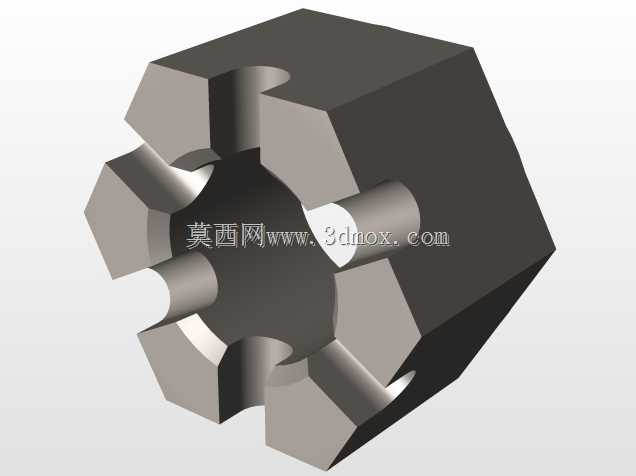

　　从结构设计细节来看，这款螺母采用标准UNC统一粗牙螺纹制式，覆盖从1/4英寸到2英寸区间的常用美制螺栓规格，不同规格对应的对边宽度、螺母厚度、开槽深度与宽度均匹配对应公称直径的螺栓载荷等级，其中9/16英寸及以上规格适配5级及以上强度等级的美制外螺纹件，可满足8.8级及以上强度等级的连接载荷要求。六角外形的设计完全适配标准重型套筒、开口扳手的作业空间，棱角处做了极小的倒钝处理，既不会影响扳手的卡合深度，也能避免装配过程中锐边划伤操作人员或配套密封件。端面的开槽位置与螺纹轴线保持严格的径向垂直，每个槽的宽度公差控制在0.2mm以内，确保对应规格的开口销能顺畅插入，不会出现卡滞、无法穿装的问题。

　　实际选型应用中，需要重点关注几个安装边界参数：首先是螺母的总厚度，相比普通标准六角螺母，重型款的厚度要高出30%到50%，对应的螺纹啮合长度更长，能有效分散螺纹牙的接触应力，避免大载荷下出现螺纹滑牙、脱扣的失效，这也要求配套螺栓的螺纹露出长度需要预留足够余量，不能按照普通螺母的露出2-3牙的标准来算，至少要保证螺母拧紧后螺栓端部能露出至少一个开槽的轴向距离，方便穿装开口销。其次是六角对边尺寸，重型开槽螺母的对边尺寸比同规格普通螺母大一个等级，选型时要提前确认配套扳手、套筒的规格，同时要核算安装位置的扳手回转空间，避免出现螺母到位后没有足够空间拧动扳手的问题。另外，开槽端的朝向也有明确要求，装配时开槽端面必须朝向螺栓末端的销孔一侧，不能反向安装，否则开口销无法穿入，完全丧失机械防松的作用。

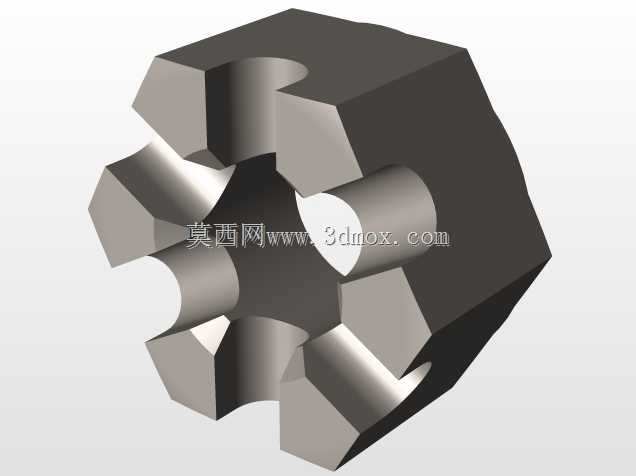

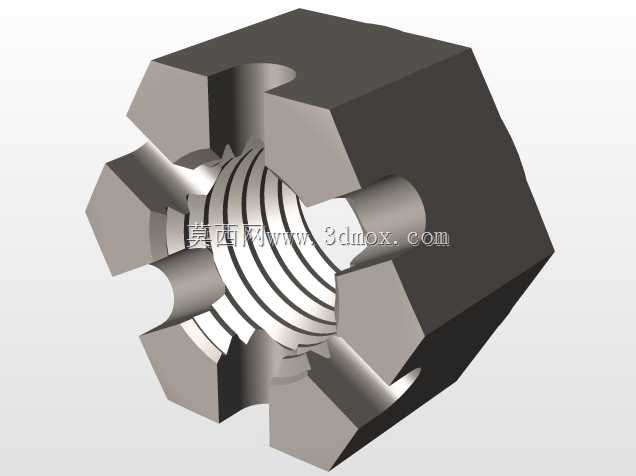

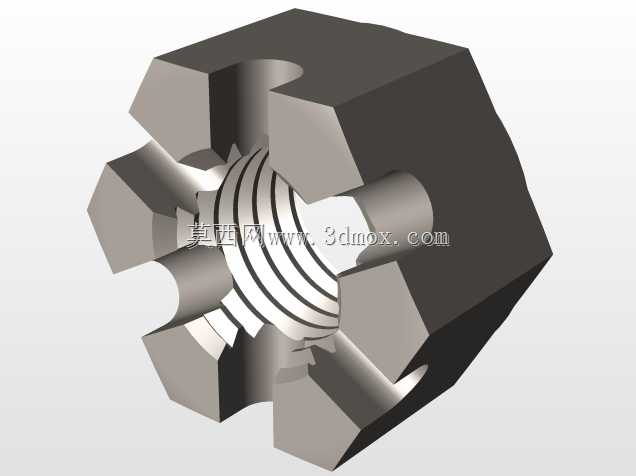

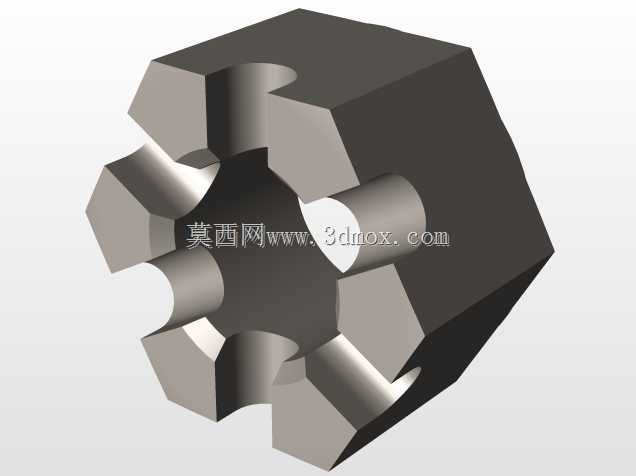

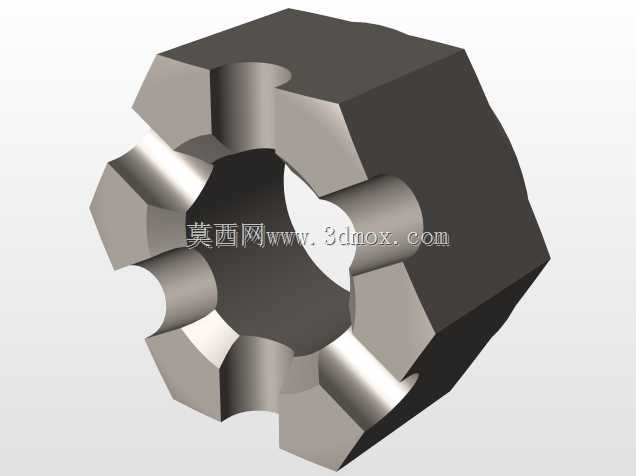

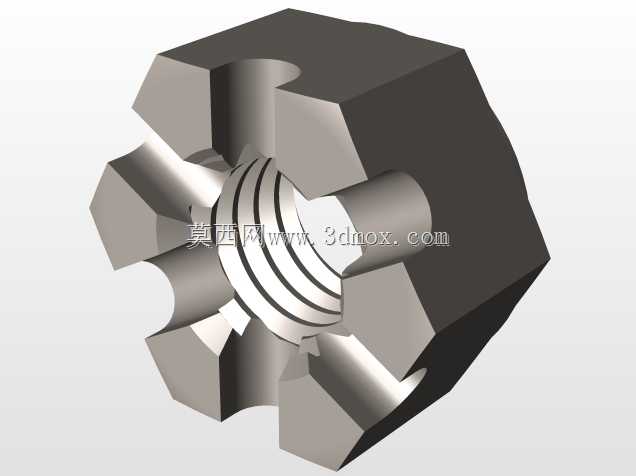

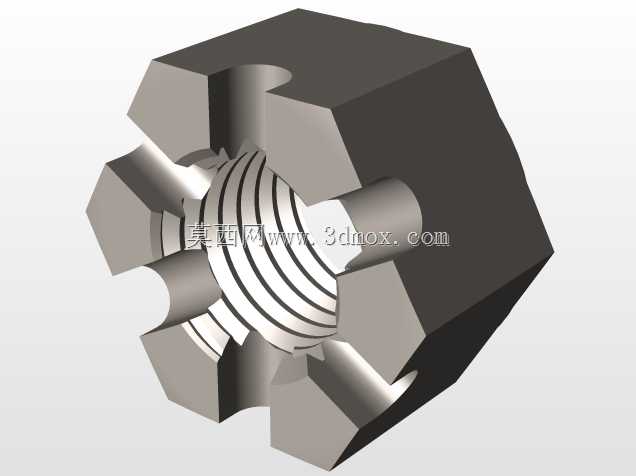

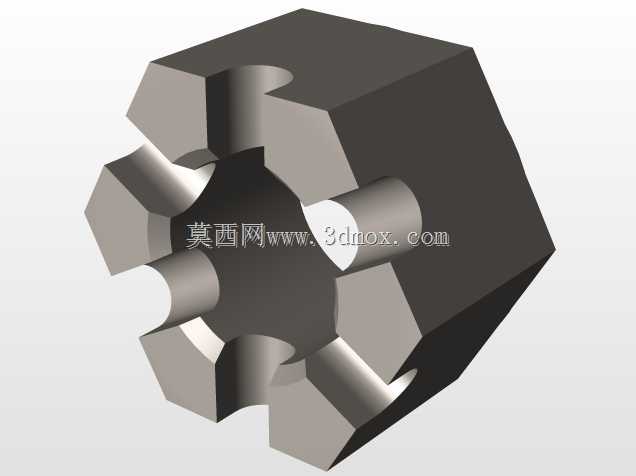

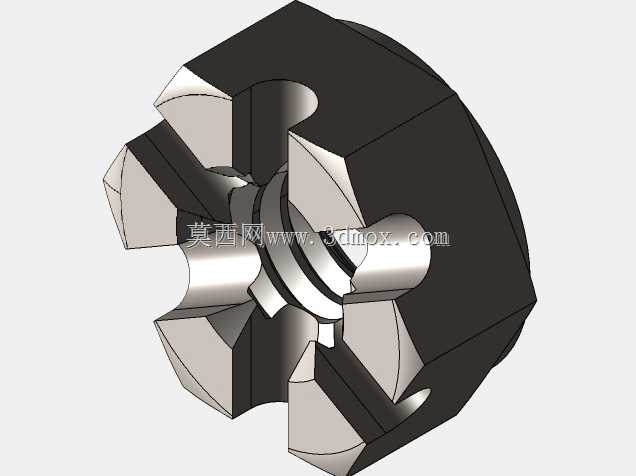

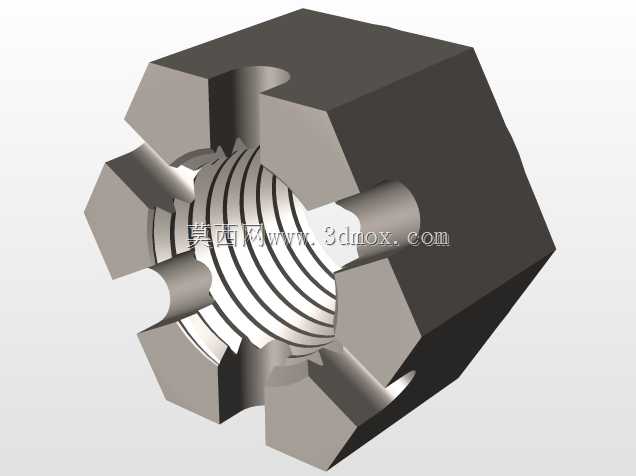

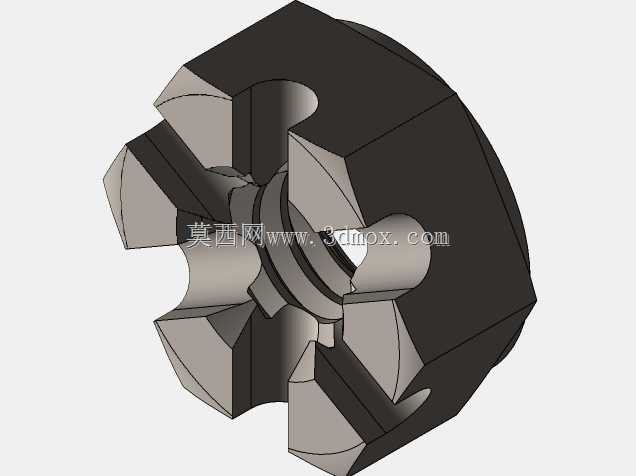

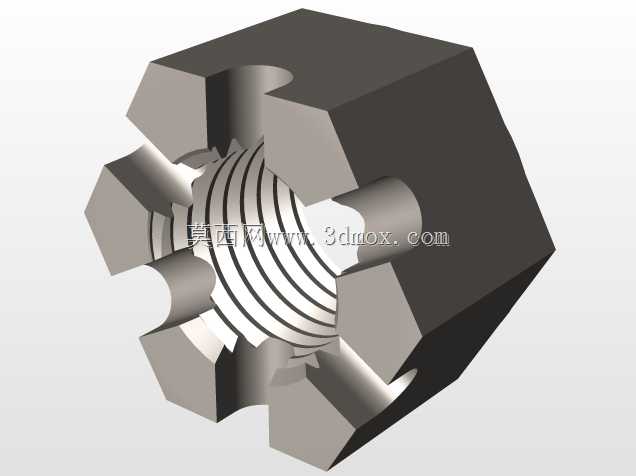

　　从建模的工程逻辑来说，这类系列化标准件的建模核心是做好配置化设计，不同规格的螺纹参数、外形尺寸、开槽尺寸都要对应标准数值建立独立配置，螺纹部分要区分简化显示和精确建模两种状态，在做整机装配时可以调用简化螺纹的配置降低模型占用资源，需要做干涉检查、细节出图时切换到精确螺纹配置即可。每个规格的开槽位置要和对应螺栓的标准销孔位置做匹配验证，确保螺母拧紧到标准扭矩区间时，至少有一个开槽能和螺栓销孔对齐，不需要额外回拧螺母来对准销孔——这也是很多新手建模时容易忽略的点，如果开槽的角度分布没有匹配标准的拧紧转角，实际装配时就会出现为了穿销回松螺母，导致预紧力不达标的问题。

　　这类螺母常见的应用场景还包括重型卡车的底盘悬挂连接、港口大型吊具的铰接点固定、锻压设备的模具锁紧机构、大型农业机械的承重轮连接，这些场景的共性是连接部位承受持续的冲击载荷，单纯依靠螺纹预紧的摩擦力无法保证长期连接可靠性，必须搭配机械锁止结构。和普通开槽螺母相比，重型款的六角支撑面面积更大，拧紧时对被连接件的表面压强更小，不需要额外加装加厚平垫圈就能避免压坏被连接件表面，尤其适合连接表面为铸铁、铝合金这类强度稍低的材质的工况，能有效降低接触面压溃失效的概率。建模时还要注意支撑面的平面度公差设置，整个六角支撑面的平面度要控制在0.05mm以内，保证拧紧时螺母端面和被连接件表面完全贴合，不会出现偏载导致的螺纹受力不均问题，螺纹轴线和支撑面的垂直度也要严格控制，否则拧紧后会出现附加弯曲应力，大幅降低螺栓的疲劳寿命。
