车辆侧门限位锁止插销结构设计

　　在商用车、改装特种车辆以及工程作业车辆的侧门结构设计中，车门插销是承担门体锁止、位置固定、防止行车过程中门体意外开启的核心受力构件，这类构件的设计合理性直接关系到乘员安全与设备舱门的防护可靠性，不同于乘用车辆的集成式门锁结构，这类外露式插销结构更多应用在对维护便捷性、结构强度要求更高的作业类车辆上，部分工业防护门、设备舱检修门也会采用同结构原理的锁止件。

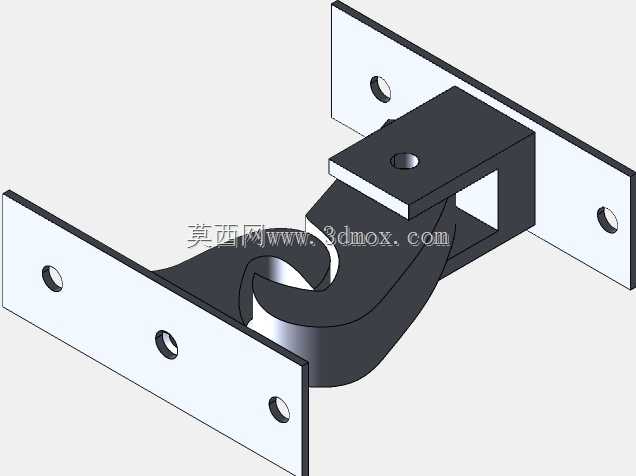

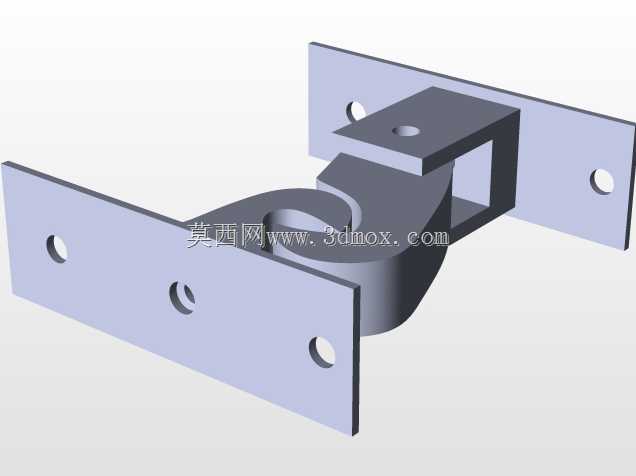

　　从实际使用场景来看，该插销结构需要承受车辆行驶过程中产生的持续振动、门体自重带来的剪切力，以及意外碰撞时的冲击载荷，因此在结构设计上采用了双侧安装板的固定形式，两块带安装孔的折边固定板分别对应门框与门体的安装基面，安装孔位采用等直径圆孔设计，适配常用的M6或者M8规格的螺栓固定，安装时不需要在基面做额外的沉孔加工，降低了现场安装的加工精度要求，两块安装板的折边高度经过匹配计算，保证门体处于关闭位置时，活动插舌能够完全卡入锁止座的卡槽内，不会因为门体的装配间隙出现脱锁的情况。

　　活动插舌的曲面轮廓是整个结构的设计核心，不同于传统直插式销钉需要完全对准孔位才能操作的缺陷，该插舌采用了带导向弧面的钩形结构，关门过程中，门体移动到接近闭合位置时，插舌的弧面会先接触到锁止座的边缘，随着门体继续推进，弧面受力带动插舌绕自身转轴转动，当门体完全到位后，插舌在内置弹性件的作用下自动回弹卡入锁止位，整个关门过程不需要额外手动操作插销手柄，只需要推动门体到位即可完成自动锁止，开启时只需要扳动插舌的外露扳动位，带动插舌转动脱离卡槽即可推开门体，操作逻辑符合一线作业人员的使用习惯，即使戴劳保手套也能顺利完成操作。

　　在安装边界的尺寸控制上，整个结构的突出安装基面的高度控制在较低范围内，避免人员上下车时被突出的构件磕碰，插舌的转动行程经过严格限位，不会出现转动角度过大导致弹性件脱出或者结构卡死的问题，两块安装板的孔位间距做了容错设计，允许门框与门体之间存在±2mm的装配误差，依然能够保证锁止动作顺畅，不会因为焊接或者螺栓装配的累积误差导致插销无法对位。

　　从受力设计角度，插舌与锁止座的接触位置做了局部加厚处理，锁止状态下的受力面为垂直于受力方向的整面接触，而非线接触，能够有效降低长期使用后的接触面磨损，避免因为磨损量过大导致锁止间隙变大产生异响，插舌的转轴位置采用了自润滑的间隙配合设计，不需要定期加注润滑脂，在多粉尘、高湿度的作业环境下也不会出现转轴锈死无法动作的问题，安装板的板材厚度根据常规使用场景的载荷要求选定，能够承受1000N以上的横向冲击载荷不发生永久变形，满足车辆侧门的安全锁止要求。

　　在实际选型适配过程中，设计人员可以根据门体的重量、使用场景的振动强度调整板材厚度与插舌的尺寸参数，对于重量更大的防爆门、密封舱门，可以在现有结构基础上增加插舌的锁止接触面积，同时更换弹性力更大的复位弹性件，保证在大载荷冲击下不会出现脱锁的情况，整个结构没有复杂的异形曲面加工要求，所有板件都可以采用常规的激光切割、折弯工艺完成加工，不需要开模，适合小批量定制化的车辆改装与设备防护门配套使用，结构的外露面没有尖锐棱角，所有边缘都做了倒钝处理，避免操作过程中划伤操作人员，兼顾了使用安全性与结构可靠性。
