微型3.7g舵机伺服执行构件结构设计

　　在做小型航模、桌面级微型自动化装置、仿生机器人关节这类对负载重量有严苛限制的项目时，执行元件的自重往往是决定整套方案可行性的核心指标之一，这款自重仅3.7g的微型伺服构件，正是针对这类克级重量约束的应用场景开发的。从实际落地的使用场景来看，这类微型伺服常被用在室内微型固定翼航模的舵面控制、小型多旋翼无人机的云台微调机构、桌面级微型仿生机器人的关节驱动、科教类小型机械装置的动作执行环节，甚至是精密小型阀门的开度调节场景中，这类场景普遍要求执行元件不能占用过多安装空间，同时自身重量不能给承载主体带来额外的负载负担。

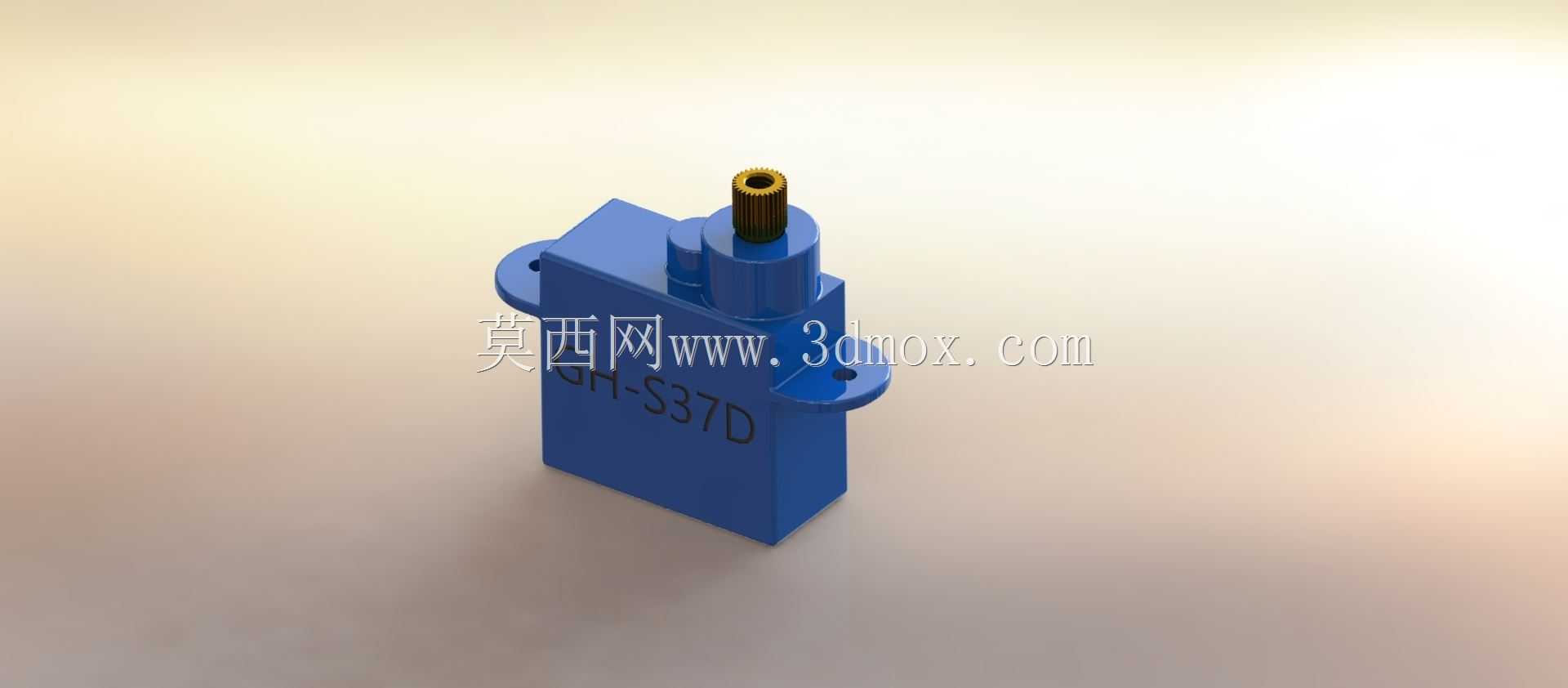

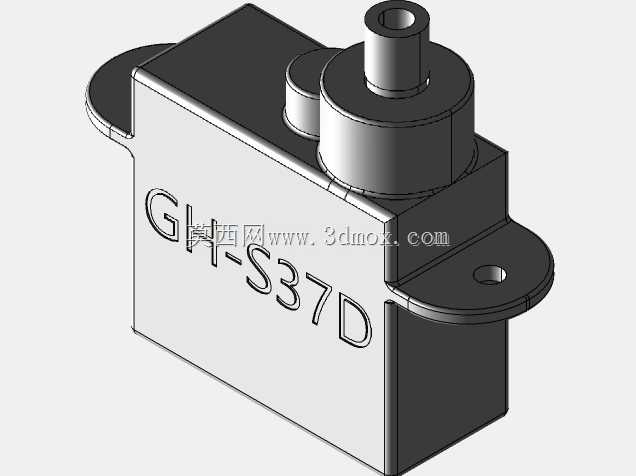

　　从功能特性来看，这款伺服构件采用集成化的壳体设计，将减速齿轮组、驱动电路、位置反馈元件全部整合在一体式的蓝色工程塑料壳体内，输出轴采用金属材质嵌件设计，既保证了输出端的连接强度，避免塑料轴反复受力后出现磨损松旷的问题，又通过壳体的塑料材质尽可能压缩了整体自重。壳体两侧延伸出带安装孔的固定耳，安装孔的位置经过对称设计，安装时不需要额外做定位找正，直接通过微型螺丝即可将构件固定在安装基座上，固定耳的厚度经过优化，既保证了安装后的结构强度，不会在舵机输出扭矩时出现固定耳断裂的问题，又不会因为多余的材料增加整体重量。

　　在设计思路上，这款构件优先平衡了自重、输出能力与安装便利性三者的关系：首先壳体采用方正的块状主体结构，尽可能减少不必要的曲面造型，一方面降低了注塑生产时的模具复杂度，另一方面方正的外形在安装时更容易贴合安装基面，不需要额外设计适配的异形安装座；输出轴布置在壳体上部的居中位置，输出端的齿形结构采用标准的微型舵机花键规格，可以直接适配市面上通用的微型舵机摇臂，不需要单独定制连接配件，降低了选型后的适配成本。壳体侧面的标识直接做在壳体表面，不需要额外粘贴标签，避免了标签在长期使用中脱胶脱落的问题，同时也不会因为标签的厚度影响安装间隙。

　　从安装边界与尺寸适配的角度来看，这款伺服的主体截面尺寸远小于常规的9g微型舵机，整体安装占用的投影面积更小，适合布置在空间极度紧凑的狭长安装腔内，比如微型航模的机翼内部、小型仿生机器人的肢节内部这类空间狭窄的位置。安装耳上的通孔直径适配M1.2及以下规格的微型螺丝，安装时螺丝的沉入深度经过核算，不会穿透壳体触碰内部的齿轮与电路结构，避免安装失误导致的构件损坏。输出轴的伸出长度经过优化，安装标准摇臂后不会出现摇臂与壳体上表面摩擦的问题，同时输出轴的轴向间隙控制在极小的范围内，避免输出动作时出现多余的回差，保证位置控制的精度。

　　在实际选型适配时需要注意，这类微型伺服的输出扭矩有限，适合驱动负载较小的动作机构，选型时需要核算负载端的阻力矩，避免超出构件的输出能力导致堵转损坏；安装时固定螺丝的锁紧扭矩不能过大，否则容易压裂塑料材质的安装耳，建议在安装耳与基座之间增加薄型绝缘垫片，既可以缓冲锁紧力，也能避免电路部分与金属基座接触出现短路问题。整体结构的建模过程中，对内部齿轮组的啮合间隙、输出轴的同轴度、壳体的合模缝位置都做了对应的细节还原，能够直接用于整机的装配干涉检查，也可以作为微型伺服选型时的安装尺寸参考，帮助设计人员在方案阶段就完成安装空间的预留与适配结构的设计，减少后续打样验证时的尺寸不匹配问题。
