手动心轴压力机结构设计

　　这款手动心轴压力机属于小型台式压装作业的常用工装，在小批量零部件加工、机修工位、五金装配车间、电子组件压装场景中应用十分广泛，不需要外接气源或液压动力源，完全依靠手动操作即可完成小吨位的压合作业，对于没有集中动力供给的维修站点、小型加工坊、实验室试制工位来说，这类设备的适配性远高于大型动力压力设备。从实际作业用途来看，它可以完成小型轴承的压装定位、销钉与孔位的过盈配合压入、薄金属片的冲裁压印、小尺寸塑胶件的铆接压合、线束端子的压接成型等多种作业，作业时的压力输出完全由操作人员通过操作杆的力臂放大实现，不需要额外配置动力管线，设备整体可以直接放置在标准工作台面上使用，不需要做专门的地基固定，移动和转场都十分便捷。

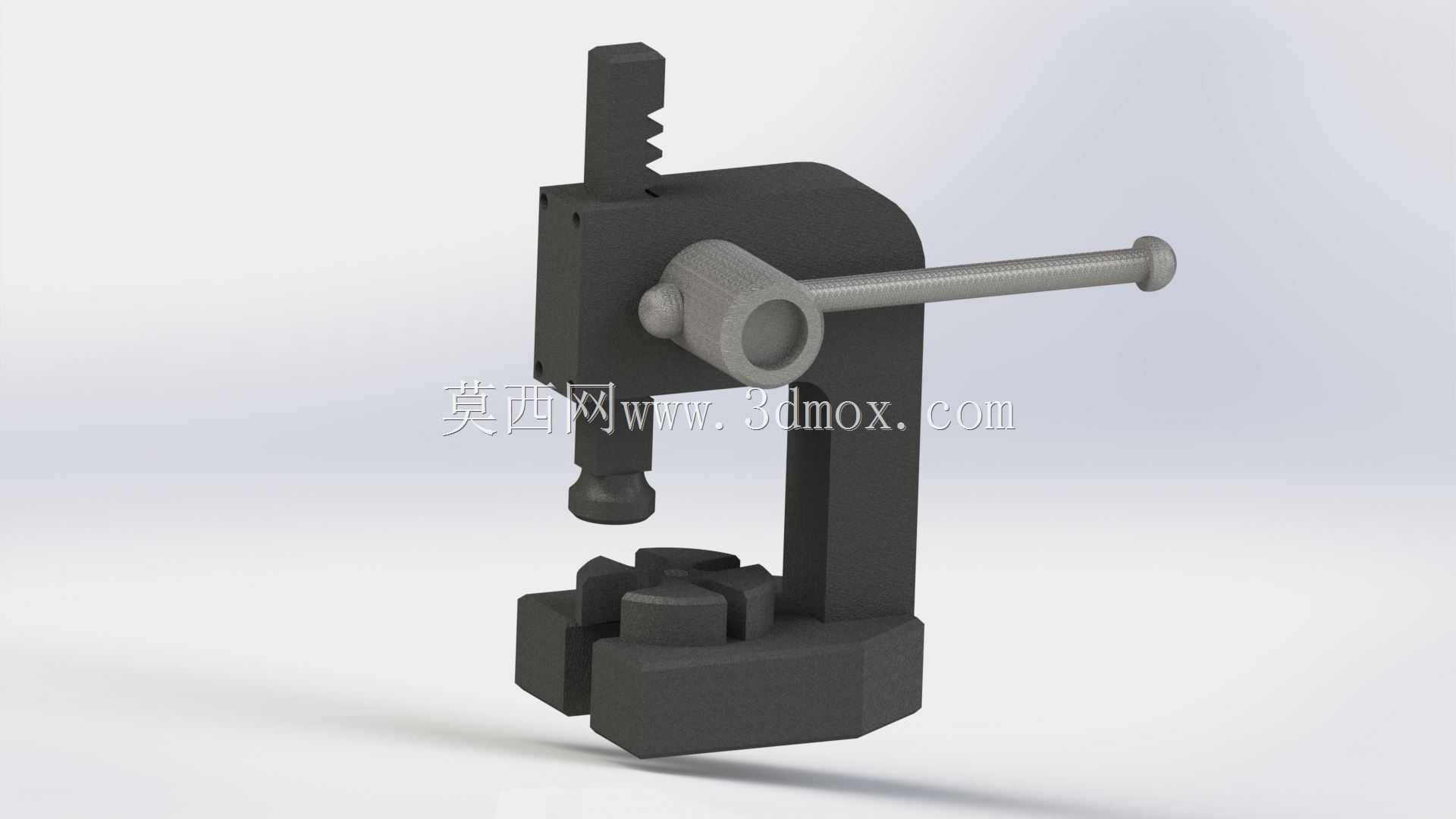

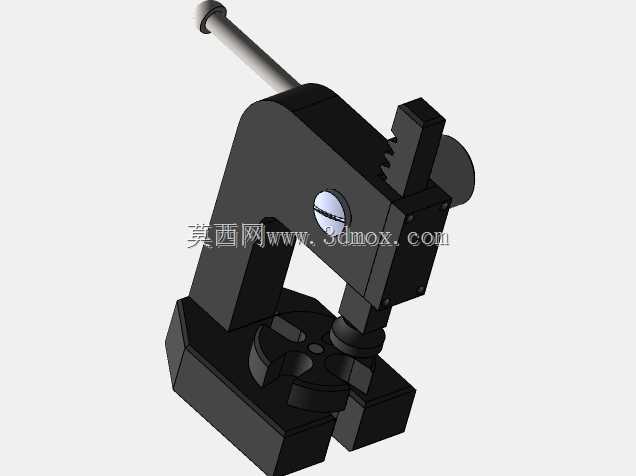

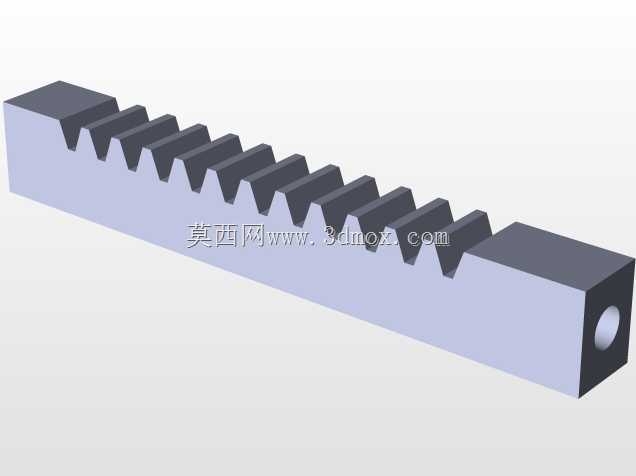

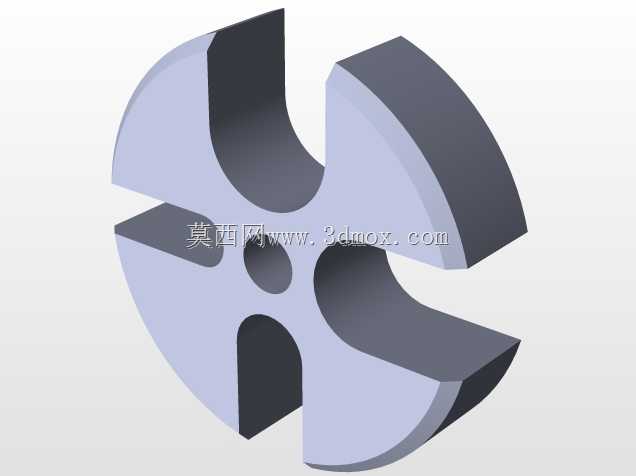

　　从功能特性来看，这款设备采用C型开式机架结构，前部的开放作业空间可以方便操作人员取放工件，不会因为机架结构遮挡影响工件对位；操作杆采用长力臂设计，通过齿轮齿条结构将手轮的旋转力矩转化为压头的竖直向下压力，齿条背部设置的棘齿结构可以配合止退棘爪实现压头位置的临时锁止，避免压装过程中压头回弹引发的操作风险，压头端部采用可更换的压头座设计，可以根据不同的作业需求更换平压头、V型压头、冲孔压头等不同功能的端头，适配更多类型的压装作业。机架底部的工作台设置了定位槽结构，可以配套安装简易定位夹具，针对批量重复压装的工件可以快速定位，不需要每次作业都重新对位找正，有效提升小批量作业的加工效率。

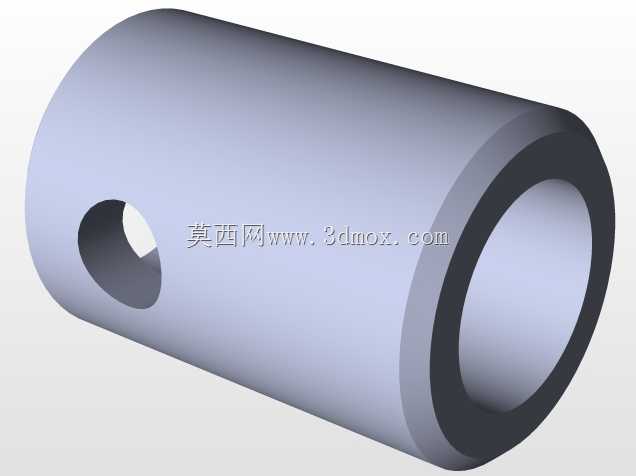

　　在设计思路上，这款设备优先考虑了手动操作的力传递效率，齿轮齿条的模数选择匹配手动操作的输入力矩，在保证结构强度足够的前提下尽可能缩小整体体积，机架采用整体式铸铁结构的设计逻辑，保证C型开口在承受最大压装力时的形变量控制在允许范围内，避免因为机架变形导致压头与工作台面的垂直度超差，影响压装精度。压头的导向部分采用加长铜套导向结构，相比普通的钢件直接导向，铜套的耐磨性能更好，长期使用后的间隙增量更小，可以长时间保持压头的运动精度，压头的行程设置了上下限位结构，避免操作时齿条脱出导向套，也可以防止压头下行超程撞击工作台面造成结构损坏。操作杆的握持部分采用滚花防滑设计，操作人员施力时不会出现打滑脱手的情况，操作杆与齿轮轴的连接采用快拆结构，可以根据操作空间的需求调整操作杆的安装角度，适配不同站位的操作习惯。

　　从外形尺寸与安装边界来看，这款设备的整体占地尺寸适配常规的钳工工作台摆放，C型开口的深度可以满足直径100mm以内的工件放置需求，压头的最大下行行程可以覆盖常规小零件压装的行程需求，工作台面的T型槽间距符合通用小型工装夹具的安装尺寸，可以直接搭配标准的小型平口钳、定位块使用，不需要额外做安装孔的改装。设备整体的重心落在底座中心位置，即使在最大操作力下也不会出现倾翻的风险，不需要额外做地脚固定，放置在水平工作台面上即可直接投入使用。压头的中心线与工作台面的垂直度控制在0.02mm/100mm以内，可以满足精密小零件的压装精度要求，不会因为压装偏斜导致工件或压头损坏。在实际建模过程中，所有的配合面都按照实际加工的公差要求做了配合间隙设置，齿轮与齿条的啮合间隙、导向铜套与压杆的配合间隙都符合实际装配的工艺要求，不存在干涉问题，所有的结构件都可以采用常规的机加工工艺完成加工，不需要特殊的加工设备，适合小型加工厂自行加工制作，也可以作为手动压装设备选型的结构参考，帮助设计人员快速完成同类小型压装工装的结构迭代，减少重复建模的工作量。
