带修正孔位的多晶硅光伏电池板结构设计

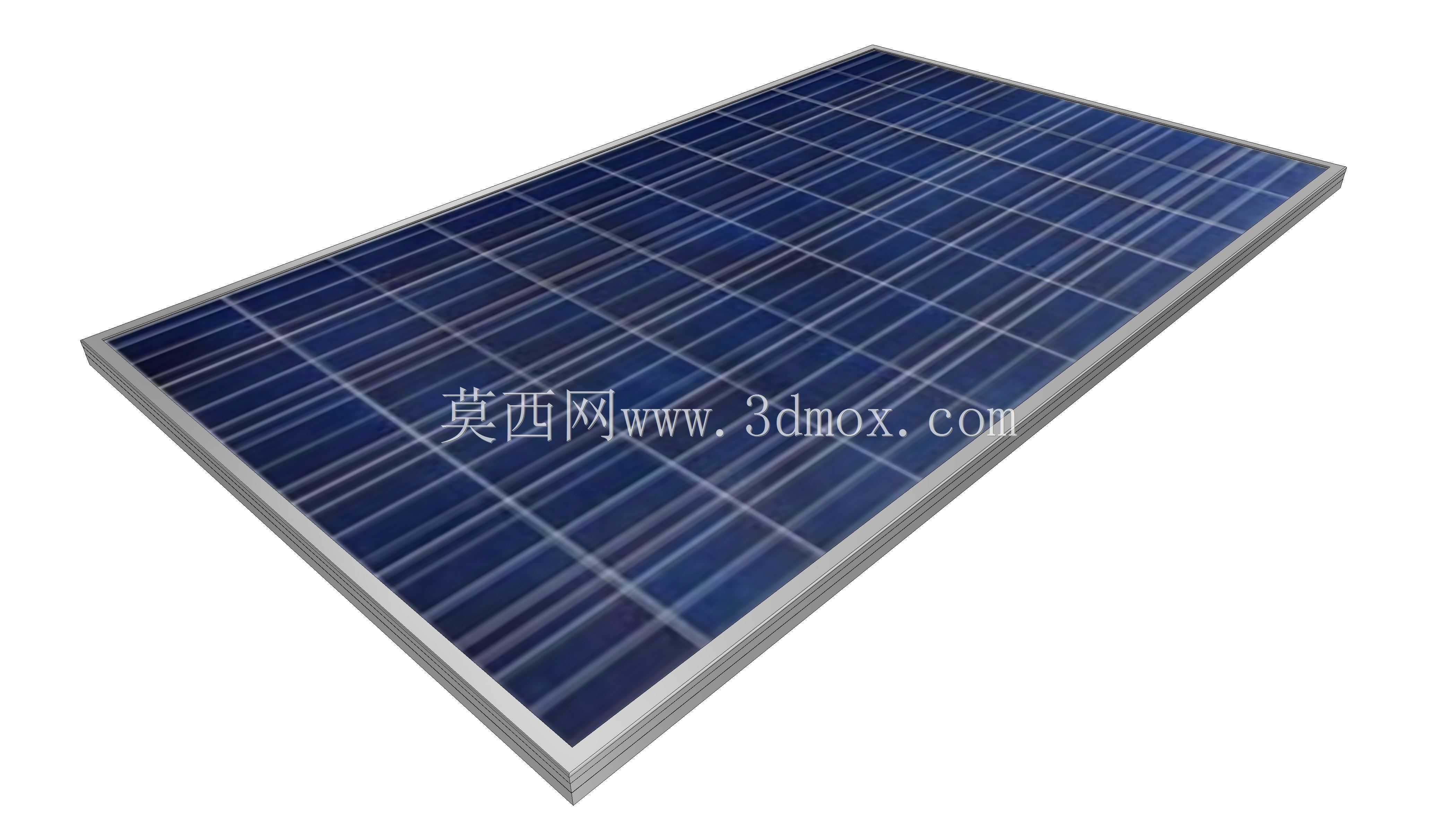

　　在分布式光伏电站、户用并网发电系统、离网型光伏供电站点的现场施工环节，不少工程人员都遇到过标准电池板安装孔位与现场支架预钻孔位不匹配的问题，要么需要现场重新在支架上扩孔调整，要么强行安装导致组件边框受力不均，长期户外使用后出现边框变形、密封胶层开裂进水的隐患，这套电池板的结构设计正是针对这类现场痛点做的针对性优化。从结构组成来看，该组件采用常规多晶硅电池片阵列排布，外层覆盖高透光低铁钢化玻璃，通过EVA胶膜与电池片层压封装，背部设置耐候TPT背板阻绝水汽与紫外线侵蚀，外围采用阳极氧化铝合金边框做结构支撑，边框边角做R角钝化处理，避免运输与安装过程中划伤施工人员，同时提升边框整体抗形变能力。

　　设计过程中没有完全照搬通用组件的标准孔位参数，而是结合实际项目中常见的支架安装偏差、不同厂商支架的孔位公差范围，重新核算了面板背部安装孔的位置尺寸，在原有标准孔位的基础上补充了适配多类支架的额外安装孔，所有孔位的位置公差控制在±0.2mm范围内，既保证安装时螺栓能够顺利穿入，也不会因为孔位间隙过大导致组件固定后出现晃动。从安装边界来看，组件整体为矩形平板结构，边框厚度适配常规压块式、螺栓固定式两类光伏支架的安装要求，背部接线盒的位置避开了安装孔位与支架支撑梁的重合区域，避免安装时接线盒被支架挤压导致线缆破损，接线盒出线端预留了足够的线缆弯折空间，适配不同走向的汇流线缆排布。实际应用中，

　　这类修正孔位的电池板能够大幅降低现场安装的调整工作量，尤其是在老旧电站改造、不同批次支架混搭安装的场景下，不需要额外对支架做二次加工，直接通过预留的额外孔位就能完成固定，安装效率相比标准孔位组件提升近三成。从功能特性来说，组件的层压结构完全符合户外耐候要求，钢化玻璃表面做了减反射处理，能够提升弱光环境下的光线吸收率，铝合金边框表面的阳极氧化层厚度满足户外25年使用的抗腐蚀要求，边框与玻璃、背板的衔接处采用中性硅酮密封胶做连续密封，杜绝雨水、凝露进入组件内部导致电池片短路。设计阶段也充分考虑了组件的抗风载、抗雪载能力，边框的截面型材壁厚经过力学核算，能够承受常规地区最大风压下的结构载荷，不会出现边框弯折、玻璃碎裂的问题，

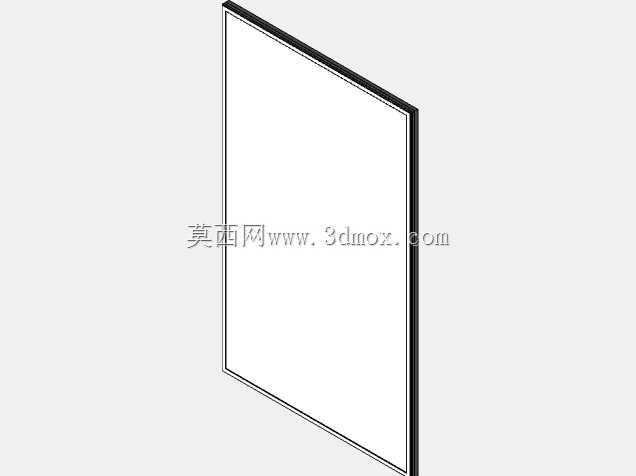

　　电池片之间的汇流条排布做了优化，减少了组件内部的线路损耗，提升整体发电效率。在三维建模过程中，所有结构细节都做了1:1还原，包括边框的安装孔倒角、接线盒的卡扣结构、玻璃表面的减反射纹理都有体现，能够直接用于安装模拟、支架匹配校验、施工方案推演，结构设计人员可以直接在该模型基础上调整孔位参数、边框尺寸，快速适配不同功率等级、不同安装场景的光伏组件设计需求，不需要从零开始搭建基础模型，大幅缩短组件改型设计的周期。
