生态友好型脉冲火花塞插头结构设计

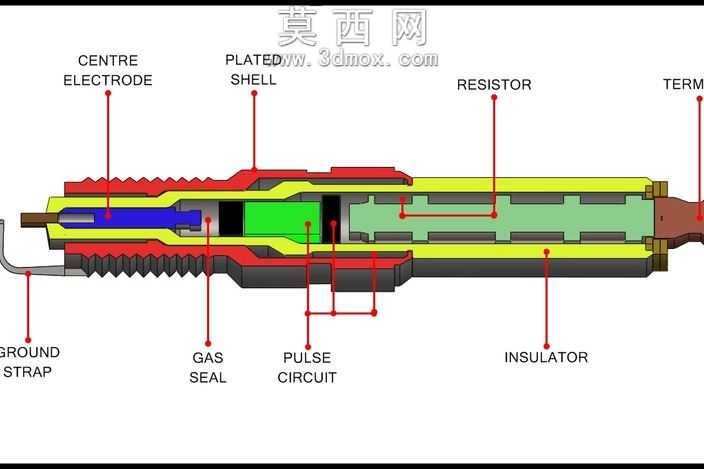

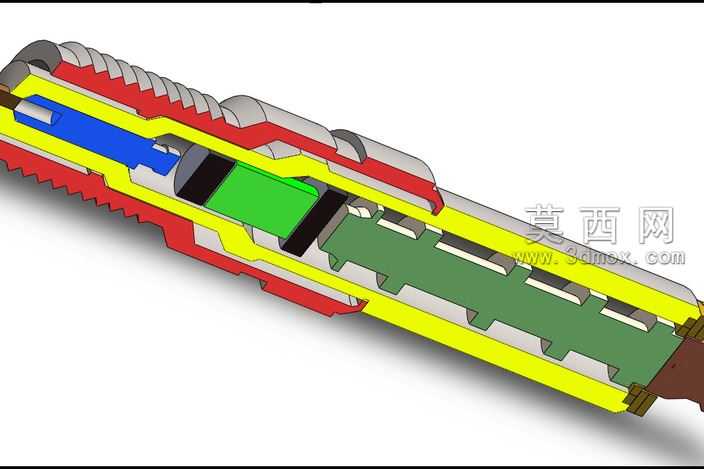

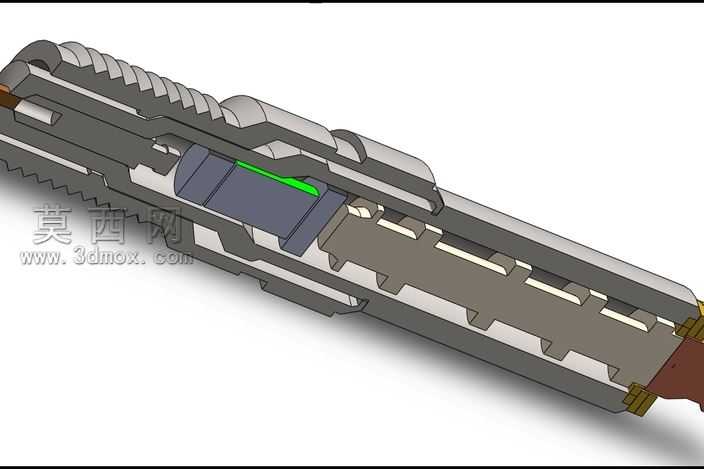

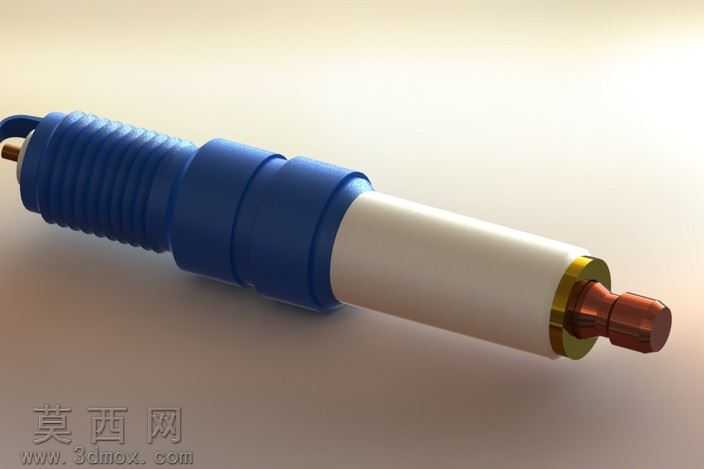

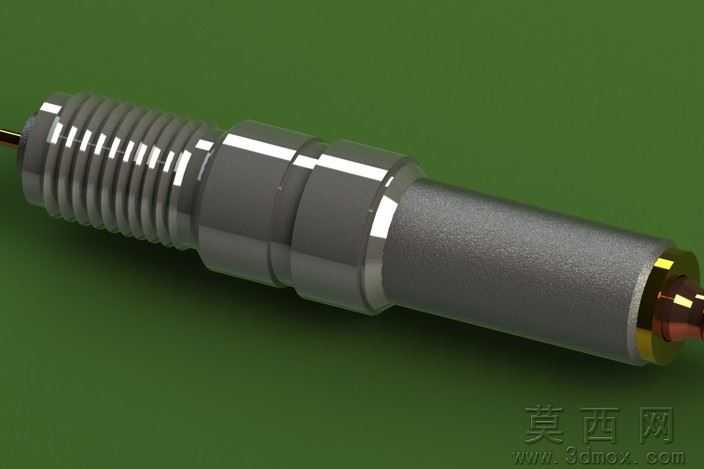

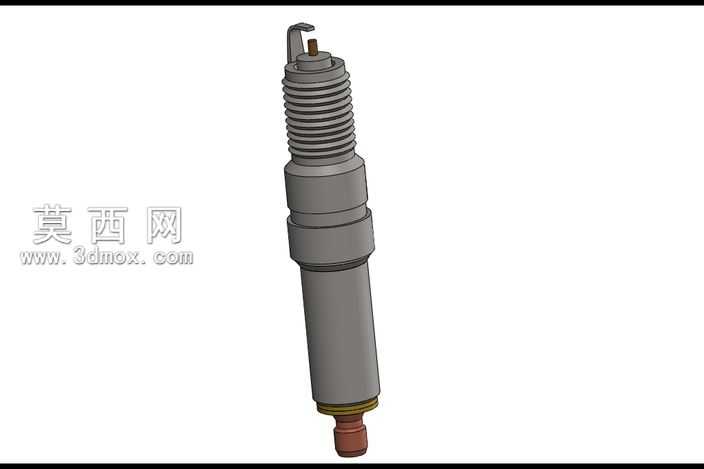

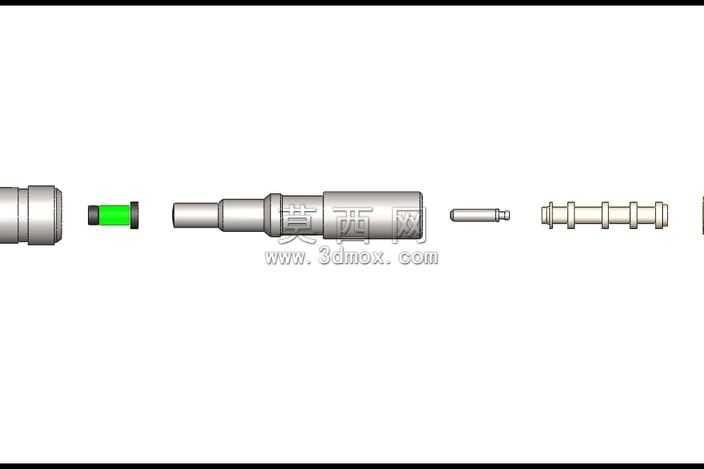

本作品为适配汽车点火系统的脉冲火花塞插头三维结构设计，采用SolidWorks完成全参数化建模，通过剖面渲染直观呈现内部组件的装配关系与功能分区。建模过程中针对外壳金属螺纹段做了精确的牙距参数设定，还原实际安装的螺纹配合精度，外壳主体采用金属质感材质渲染，表面做细微磨砂纹理处理，还原车用金属部件的真实质感。内部结构分层清晰，黄色绝缘层采用高亮工程塑料材质，区分导电区域与绝缘区域，蓝色储能电容模块、绿色导电触片分别采用差异化色彩渲染，直观区分各功能组件的位置与形态，黑色密封隔层采用橡胶哑光材质，体现部件的密封防护属性。设计思路围绕提升点火能量利用效率展开，将储能电容内置在插头内部，缩短能量传输路径，建模时对电容与导电触片的接触端面做了贴合度优化，保证能量传递的低损耗特性。整体装配结构做了干涉检查，各组件之间预留合理的装配间隙，外壳的防滑滚花段、端部的连接卡扣都做了细节建模，还原产品的实际装配与使用特征。剖面视图的渲染采用正交视角，清晰展示从接线端到点火触端的完整能量传递路径，各部件的壁厚、衔接结构都按照实际车用配件的尺寸比例设定，既保证结构的合理性，也通过色彩区分让内部功能逻辑一目了然，兼顾了结构展示的直观性与设计原理的呈现效果，可用于点火系统配件的结构演示、原理教学以及优化设计参考。
