汽车发动机涡轮增压器结构三维设计

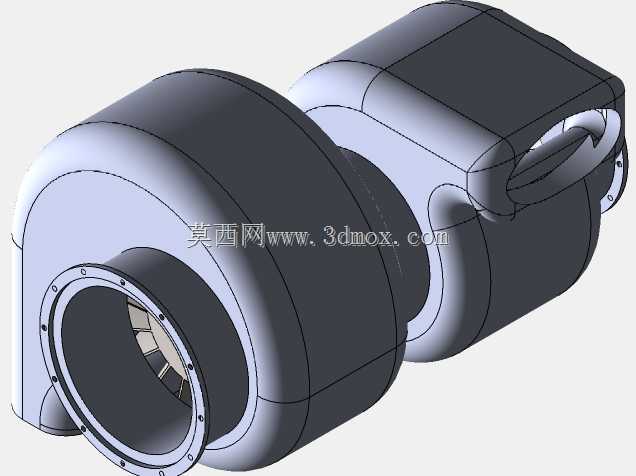

　　在汽车动力系统的配套设计环节，涡轮增压器是小排量发动机实现动力输出提升、兼顾燃油经济性的核心部件，这套三维结构完整还原了车用涡轮增压器的实体形态，覆盖压气机端、涡轮端、中间连接壳体、安装法兰等全部核心结构，可直接用于动力系统匹配校核、教学演示、结构优化参考等场景。从实际装车应用来看，这类增压器主要匹配1.5T-2.0T排量的乘用车汽油发动机，安装位置位于发动机排气侧与进气侧之间，通过法兰分别对接排气歧管、进气中冷管路，同时预留机油润滑、冷却水路的对接接口，工作时依靠发动机排出的高温废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升发动机的进气充量，让同等排量的发动机可以喷射更多燃油完成做功，在不增加发动机排量的前提下将动力输出提升30%-40%，同时优化低转速区间的扭矩响应，满足家用车、轻型商用车的动力需求。

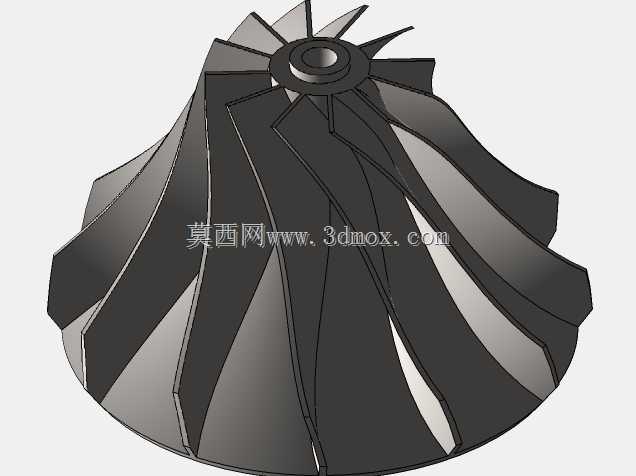

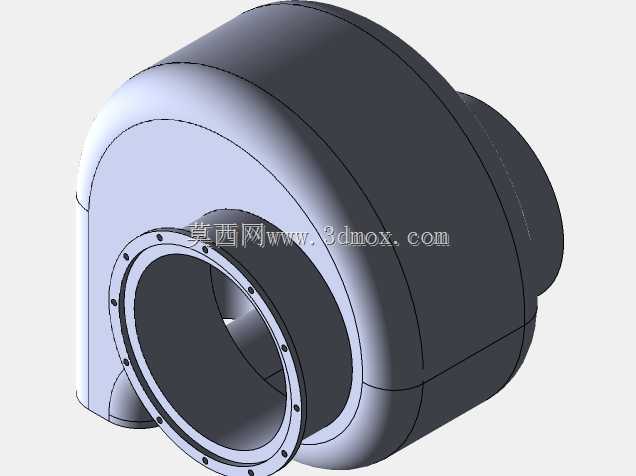

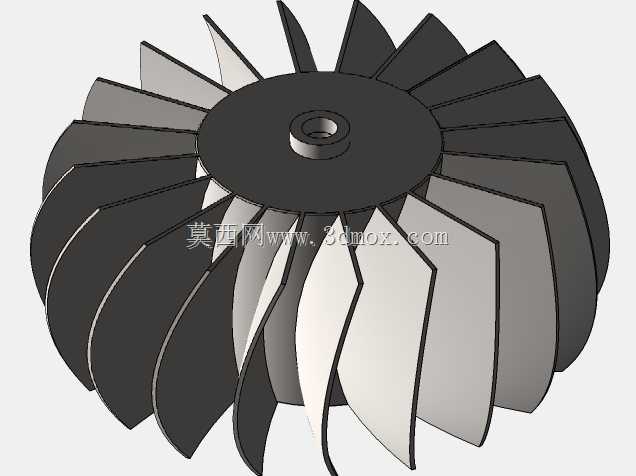

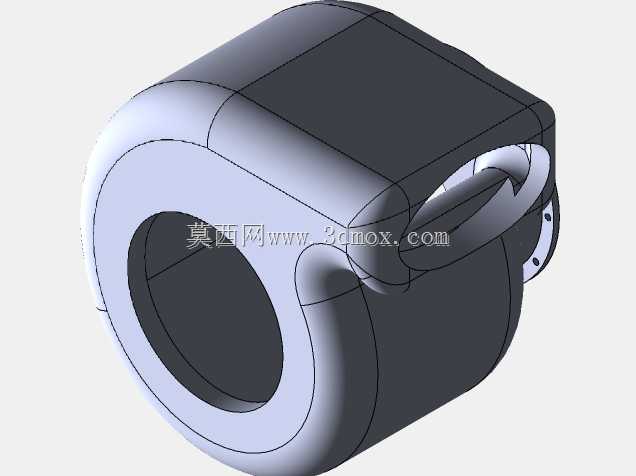

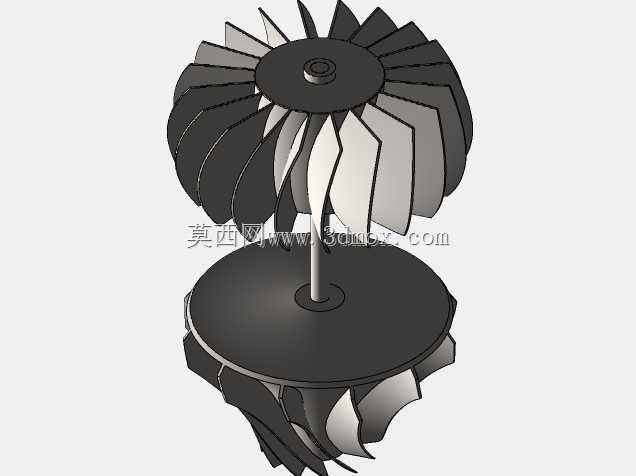

　　从结构设计思路来看，这套模型严格遵循车用涡轮增压器的实际工程逻辑做分块设计：压气机端采用渐扩式涡壳结构，内壁流道做顺滑过渡处理，避免压缩空气在流道内产生紊流损耗，压气机叶轮采用前倾后弯的叶片形态，兼顾高转速下的气动效率与结构强度，叶轮与轴系的连接位置做了定位凸台设计，保证装配同轴度；中间壳体部分集成了浮动轴承安装位、油封结构、冷却水道与润滑油道，轴系采用全浮动轴承设计，可在增压器最高超过10万转/分钟的工作转速下形成稳定油膜，减少转动摩擦损耗，同时壳体上的安装支耳做了加强筋处理，避免车辆运行过程中的振动导致壳体开裂；涡轮端涡壳采用耐高温铸铁材质对应的结构厚度设计，流道为无叶式蜗壳结构，可将排气的脉冲压力高效转化为叶轮转动动能，涡轮端叶轮采用耐高温合金对应的叶片形态，叶片前缘做圆角处理，降低高温排气冲刷带来的应力集中。

　　关于安装边界与尺寸配合，这套模型还原的增压器整体轴向长度约280mm，压气机端进气口直径约60mm，出气口法兰对接尺寸匹配直径55mm的中冷管路，涡轮端进气法兰对接排气歧管的安装孔位采用4孔均布设计，孔距为85mm，出气口对接排气前段管路的直径约55mm；中间壳体的机油进油口位于壳体上方，采用M14×1.5的标准螺纹接口，回油口位于壳体下方，采用法兰对接结构，冷却水路接口分别位于壳体两侧，匹配直径16mm的冷却水管；安装支耳的固定孔位为2个M10的螺栓孔，安装时需要保证增压器轴系处于水平状态，避免机油在重力作用下渗入压气机或涡轮端造成油封漏油。在实际建模过程中，所有配合面都做了公差预留设计，比如涡壳与中间壳体的对接止口采用H7/h6的间隙配合，轴承与轴径的配合间隙控制在0.03-0.05mm之间，保证高温工作状态下零件热膨胀后不会出现卡滞；压气机壳与涡轮壳的外壁都做了局部加厚处理，对应高速旋转部件的包容要求，满足失效防护的工程规范，避免叶轮碎裂时击穿壳体造成安全隐患。

　　从结构细节来看，这套模型还还原了增压器的旁通阀执行机构安装位，位于涡轮端涡壳的侧方，可匹配真空式或电子执行器，在发动机高转速大负荷工况下旁通部分排气，避免增压器转速过高导致增压压力超出设计阈值，保护发动机与增压器本身的结构安全；压气机端的出气口位置预留了增压压力传感器的安装孔，可实时反馈增压压力给发动机ECU，完成喷油量与点火提前角的闭环控制。所有流道曲面都做了G2连续处理，在三维建模阶段就完成了流场仿真的前置几何准备，不需要额外做几何清理即可导入仿真软件做气动效率分析，对于刚接触动力系统设计的工程师来说，这套模型可以直观理解涡轮增压器的结构组成、装配关系与工作逻辑，也可作为改装场景下的安装位置校核参考，核对发动机舱内的布局间隙，避免增压器与周边管路、覆盖件产生运动干涉。
