V6发动机凸轮轴夹持固定结构件

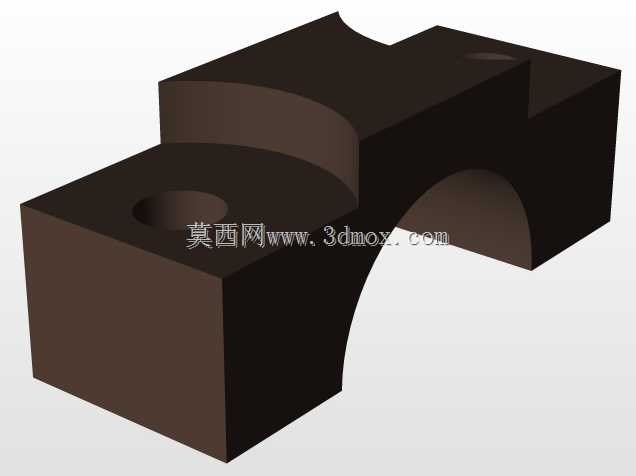

　　在车用V型六缸发动机的配气机构布局中，凸轮轴的轴向与径向定位精度直接决定了气门开闭时序的准确性，一旦固定结构出现松动或形位公差超差，轻则引发配气相位偏差导致动力输出下降、怠速抖动，重则出现气门与活塞运动干涉，造成发动机核心部件不可逆的损毁。这款凸轮轴固定器正是针对V6发动机缸盖顶部的安装空间设计的专用夹持定位部件，区别于直列机型的单排凸轮轴固定结构，V型布局的两列缸盖存在固定的夹角，固定件需要同时兼顾安装面的贴合度、夹持力的均匀分布以及周边部件的避让需求。从结构形态来看，该固定件采用一体化块状基体设计，主体分为两个功能区段，一侧为带通孔的圆柱凸台结构，通孔用于穿装固定螺栓，将整个部件锁紧在缸盖对应的安装螺柱上，

　　凸台的圆柱面可与缸盖上的定位沉孔形成配合，实现安装过程中的初定位，避免装配时部件偏移导致的螺栓偏载。另一侧为拱形避让结构，拱形内弧面的曲率与凸轮轴轴颈的外圆曲率做了匹配设计，装配状态下内弧面与轴颈保持合理的间隙，既不会干涉凸轮轴的高速旋转，也能在轴系出现异常窜动时提供径向限位，防止轴颈偏移量过大超出轴承的承载范围。部件的上表面做了局部的凹槽切削处理，这部分结构并非冗余设计，而是为了避让缸盖上布置的润滑油道喷嘴以及气门摇臂的运动行程，在发动机高速运转时，摇臂的摆动轨迹会覆盖固定件上方的部分空间，若没有做避让切削，会出现运动干涉，导致配气机构卡滞。从安装边界来看，该固定件的底面为精加工平面，平面度公差控制在0.02mm以内，

　　确保与缸盖安装面完全贴合，避免压紧后出现局部应力集中，长期使用下产生形变。两个功能区段的连接位置做了大圆角过渡处理，消除了直角结构带来的应力集中问题，因为发动机工作时会持续产生高频振动，应力集中位置很容易出现疲劳裂纹，圆角过渡可大幅提升部件的抗疲劳寿命。固定螺栓孔的位置度公差经过严格校核，确保螺栓穿装后不会出现别劲现象，螺栓的压紧力可均匀传递到整个夹持基体上，不会出现局部压力过大导致轴颈卡滞，或是局部压力不足导致固定松动的问题。在实际装配场景中，这类固定件通常会与凸轮轴轴承盖配合使用，区别于轴承盖承担主要的轴颈支撑载荷，该固定器更多承担轴向窜动限位、辅助径向支撑以及周边部件的安装基准作用，

　　部分机型的凸轮轴位置传感器信号轮也会借助这类固定件的侧边结构做轴向定位，因此部件的侧边平面也做了精加工处理，作为信号轮安装的轴向定位基准，确保传感器采集的凸轮轴位置信号准确，为ECU的喷油、点火正时控制提供可靠的位置参考。从材质适配角度，这类固定件通常采用与缸盖热膨胀系数接近的铸铝合金或是高强度铸铁加工，避免发动机工作温度升高后，因材质热膨胀量差异导致配合间隙变化，出现松动或是卡滞问题。在建模过程中，需要重点校核拱形结构的壁厚，壁厚过薄会导致部件刚性不足，压紧后出现形变，无法保证定位精度；壁厚过厚则会增加部件重量，不符合发动机轻量化的设计趋势，同时会挤占周边的布置空间，给润滑油路、线束的布置带来阻碍。此外，部件的各个棱边都做了倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员或是周边的密封件，也能减少应力集中点，提升部件的长期使用可靠性。在发动机的维护场景中，这类固定件的拆装频率较高，因此在结构设计时也考虑了拆装便利性，基体侧面预留了扳手操作空间，螺栓孔周边做了沉台设计，确保螺栓压紧后端头不会高出基体表面，避免与周边部件产生干涉。
