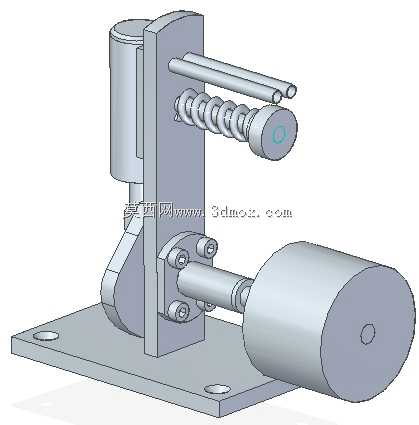

单缸卧式压缩空气驱动动力装置结构

　　这套气动动力结构的设计初衷，是面向教学演示、小型低压气动实验台、低负载轻量动力输出场景提供可直接复用的结构参考，区别于传统内燃机依靠燃油燃烧膨胀做功的逻辑，整套机构完全依靠压缩空气的压力差推动活塞做往复直线运动，再通过曲柄连杆结构将直线运动转换为旋转运动对外输出扭矩，整套结构没有复杂的配气正时机构，依靠弹簧复位配合气道通断完成循环动作，整体结构简单易加工，对加工精度的容忍度较高，适合入门级机械结构教学、小型DIY动力装置改装、低压气动实验场景使用。从安装边界来看，整套机构采用一体化平板式安装底座，底座上预留两个对称的沉头安装孔，可直接通过螺栓固定在实验台架、设备安装面或者型材框架上，安装孔的孔距经过适配，既可以适配标准铝型材的槽距，

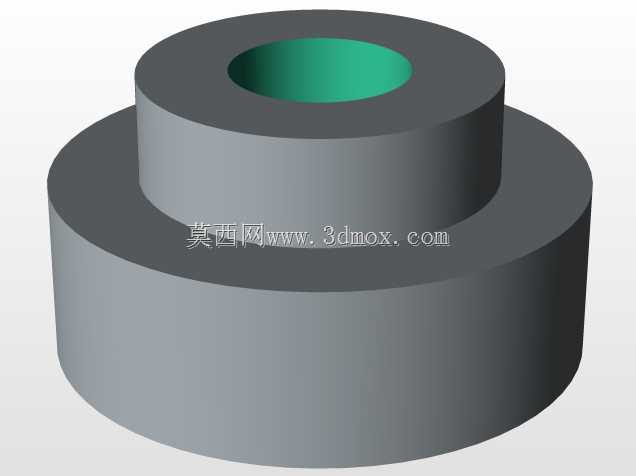

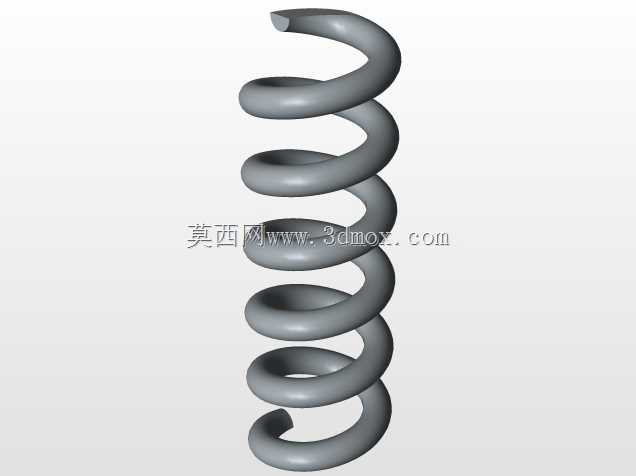

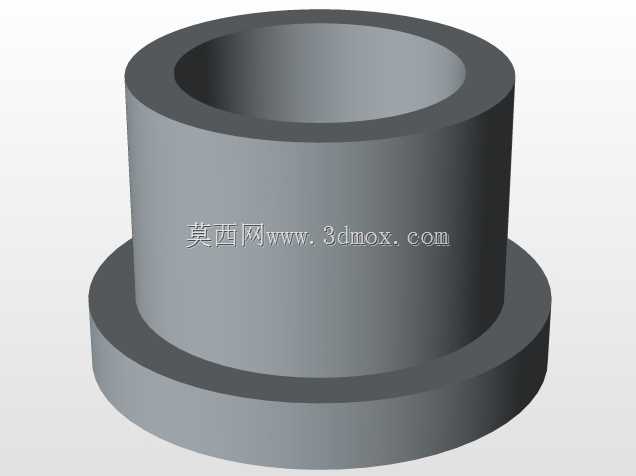

　　也可以直接在木质、金属台面上打孔固定，整体安装占用的平面尺寸不大，横向长度覆盖从气缸顶端到动力输出轴端的全部结构，纵向宽度以安装底座的宽度为边界，垂直方向的高度从底座底面到气缸顶部，整体外轮廓没有突出安装底座投影范围的尖锐结构，安装时不需要额外预留过多的避让空间，适合在紧凑的实验空间内布置。从功能特性来看，整套机构的动力输入为低压压缩空气，接入压力范围适配常规小型气泵的输出压力，不需要高压气源即可驱动，动力输出端为伸出的圆柱轴端，可以通过联轴器连接小型发电机、减速箱、演示负载等部件，输出轴的支撑采用双螺栓固定的轴承座结构，可有效降低旋转过程中的径向跳动，保证输出转动的平稳性；活塞复位采用外置圆柱螺旋弹簧，弹簧套在导向杆上，导向杆平行于活塞运动方向布置，弹簧的刚度经过匹配，既可以保证活塞在排气行程快速复位，也不会因为刚度过大消耗过多的气动推力，弹簧两端分别抵靠在立式安装板和弹簧挡圈上，长期运行后如果出现弹簧疲劳，可直接拆卸挡圈更换弹簧，维护成本极低。设计思路上，整套结构采用模块化拆分逻辑，立式安装板作为核心承载件，分别承担气缸安装、曲柄转轴支撑、导向杆固定三个功能，所有部件的连接都采用外露的螺栓紧固结构，没有采用焊接、铆接等不可拆卸的连接方式，方便学习者拆解观察每个部件的运动逻辑，也方便在原有结构基础上修改参数，比如更换不同缸径的气缸、不同刚度的复位弹簧、不同偏心距的曲柄，就可以调整整套机构的输出扭矩、运行转速，适配不同的负载需求；

　　气缸部分采用单作用活塞结构，进气口设置在气缸下端，当压缩空气进入气缸下腔时推动活塞上行，通过连杆带动曲柄转动，当活塞运动到上止点附近时排气口打开，气缸内压力释放，复位弹簧推动活塞下行，带动曲柄继续转动完成一个工作循环，整个循环过程不需要复杂的气门控制结构，依靠活塞的运动位置自动完成配气，结构可靠性高，故障点少。从实际应用场景来看，这类结构除了用于机械原理教学演示之外，还可以用于小型气动玩具的动力核心、易燃易爆环境下的小型动力输出装置——因为整个做功过程没有电火花、没有高温燃烧部件，在有挥发性可燃气体的场景下使用也不会引发安全风险，另外也可以作为小型气动工具的动力单元，搭配不同的减速机构后可以实现低转速大扭矩的输出，适合需要防爆、

　　无电磁干扰的特殊作业场景；结构的运动部件都做了外露设计，在教学使用时可以直观观察到活塞往复、弹簧伸缩、曲柄旋转的整个运动过程，帮助学习者理解曲柄连杆机构的运动转换原理，理解单作用气缸的工作逻辑，相比纯理论的教学方式更加直观。在建模细节上，所有的螺栓连接位置都预留了合理的安装间隙，轴承位置的配合尺寸按照间隙配合设计，方便实际加工后的装配，安装底座的沉头孔深度经过计算，紧固螺栓后螺栓头不会突出底座底面，保证底座安装后可以完全贴合安装面，不会出现晃动；动力输出轴的轴端做了倒角处理，方便安装联轴器或者带轮，导向杆的两端采用螺纹连接固定在立式安装板上，平行度经过约束，保证弹簧在伸缩过程中不会出现卡滞，曲柄和连杆的连接位置采用销轴连接，销轴两端设置挡圈防止销轴脱出，长期转动过程中不会出现连接件脱落的问题。
