CNCRoom UB1运动控制转接板结构设计

　　在数控加工设备的运动控制链路搭建中，转接板是连接控制器本体与外部执行、反馈单元的核心枢纽部件，这款适配UC300-ETH运动控制器的转接板，主要面向中小型数控铣床、车床以及定制化数控雕刻设备的电控系统集成场景，解决控制器原生接口与外部驱动、传感单元接线不匹配、布线杂乱的工程痛点。从实际设备应用来看，这类转接板通常安装在电控柜内部的DIN导轨或者设备侧壁的安装位上，一端通过板载的高密度排针与UC300-ETH控制器的扩展接口直接对接，另一端通过引出的接线端子连接步进/伺服驱动器、限位开关、主轴转速反馈单元、对刀仪等外设，省去了大量散线直连控制器的繁琐接线工序，也能降低接线错误导致的控制器端口烧毁风险。

　　从结构设计层面看，这款转接板采用标准的欧式板卡外形设计，PCB基材选用常规FR-4环氧玻璃布板，板厚1.6mm，表面做绿色阻焊处理，板边预留了四个金属化安装孔，可直接通过铜柱固定在控制器配套的安装框架上，也可适配通用的板卡安装槽位。板上的接插件布局充分考虑了实际接线的操作空间，高密度排母接口布置在板卡的短边一侧，与控制器的插接口位置完全对应，插拔时不会与周边其他板卡产生干涉；大电流接线端子则布置在板卡的长边外侧，接线时螺丝刀操作空间充足，不会触碰板上其他电子元器件造成短路。板上的走线做了强弱电分离设计，脉冲信号走线与驱动供电走线之间预留了足够的安全间距，部分高速信号走线做了等长处理，避免长距离传输时出现信号丢步、干扰的问题，适配数控设备长时间连续运行的工况要求。

　　在安装边界上，这款转接板的整体外形尺寸与UC300-ETH控制器的扩展槽位完全匹配，安装后板卡突出控制器本体的高度不超过20mm，不会额外占用电控柜内过多的纵深空间，对于内部空间紧凑的小型台式数控设备来说，这种紧凑化的结构设计能大幅降低电控柜的布局难度。板卡边缘做了圆角处理，避免安装时划伤操作人员的手部，也不会划破周边的线材绝缘层。板载的接口定义完全匹配UC300-ETH控制器的引脚定义，无需额外做引脚映射配置，插装完成后即可直接识别外设信号，大幅缩短设备电控系统的组装调试周期。

　　从实际功能特性来看，这款转接板除了完成基础的信号转接功能外，板上还预留了多个可选的信号隔离焊盘，用户可根据实际工况需求自行焊接光耦隔离元件，针对车间内强电磁干扰的场景，可有效阻断外部干扰信号串入控制器核心单元，提升设备运行的稳定性。板上的接插件全部选用工业级耐温元件，可适应-20℃到60℃的工作环境温度，即使在夏季电控柜内部温度较高的情况下，也不会出现接插件接触不良、塑壳变形的问题。在数控设备的日常维护中，这种集成式转接板也能大幅降低故障排查的难度，所有外部接线都集中在转接板的端子上，检测信号时无需拆解控制器端的接线，直接在转接板端子上测量即可快速定位故障点，减少设备停机维护的时间。

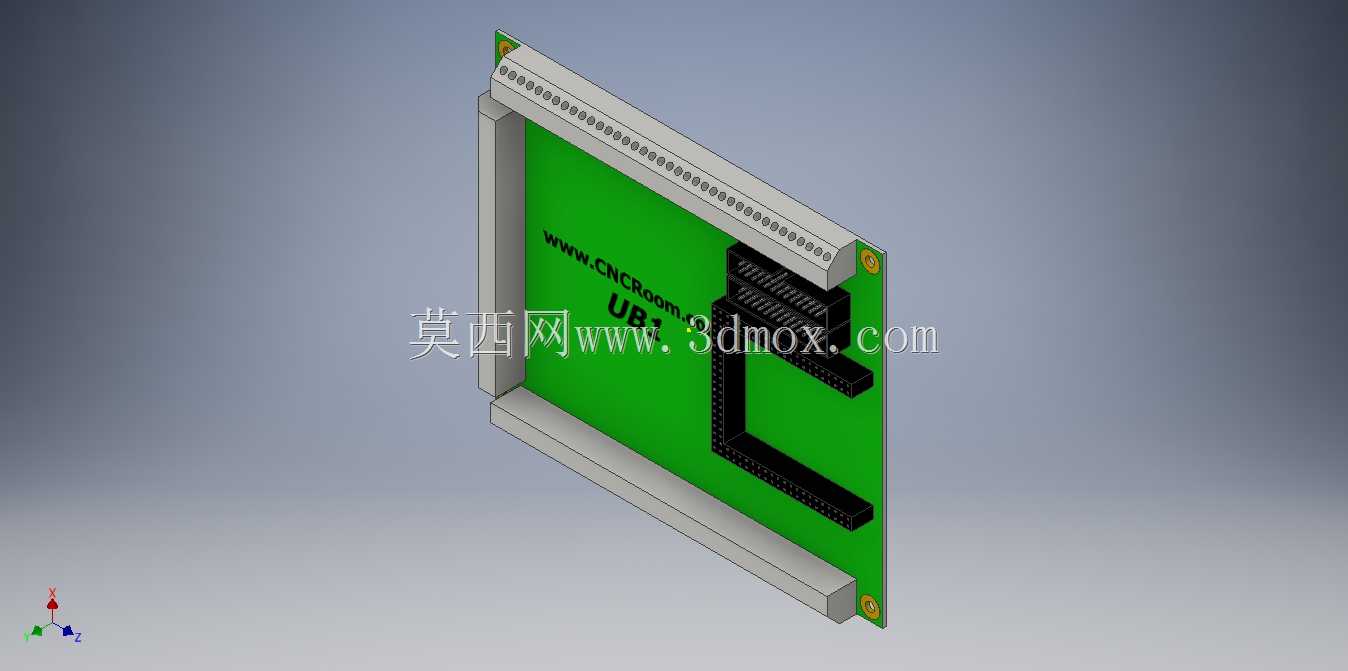

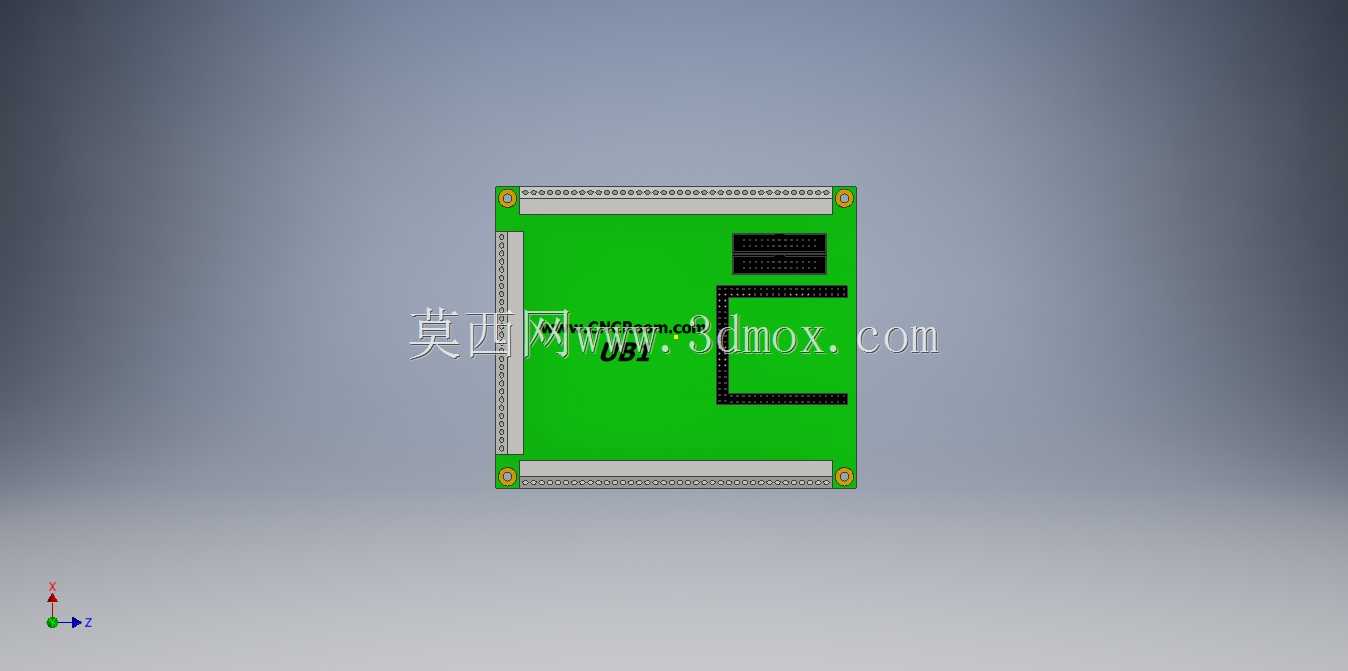

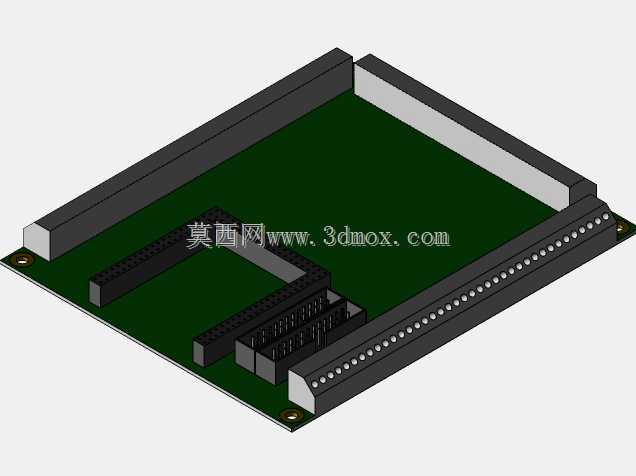

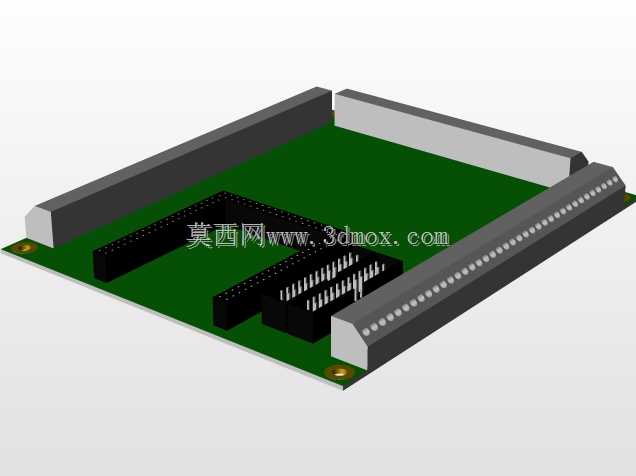

　　在三维建模过程中，这款模型完整还原了板卡的所有结构细节，包括板上每一个接插件的外形尺寸、安装孔的位置与孔径、板边的定位缺口、PCB板的厚度参数，甚至板上印刷的标识字符位置都做了精准还原，可直接用于数控设备电控系统的布局仿真，在设计电控柜时可直接导入该模型进行安装干涉检查，提前验证布线空间是否充足，避免实际加工组装时出现结构干涉、接线空间不足的问题。对于从事非标数控设备开发、小型机床改造的工程师来说，这类精准的转接板模型能大幅提升电控系统的设计效率，减少实物试装的次数，缩短整个设备的开发周期。
