Mesa THCAD等离子CNC变频接口板

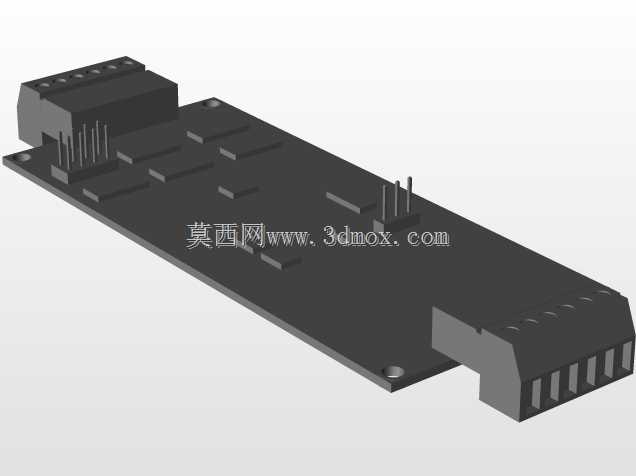

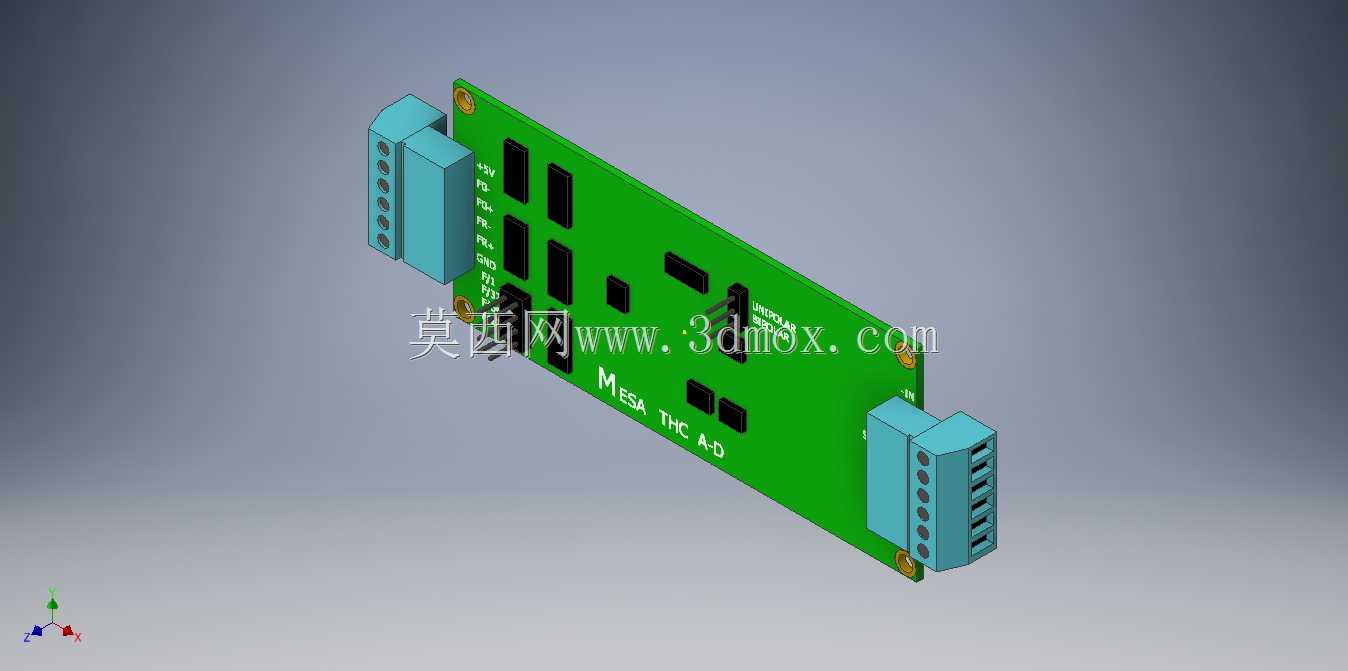

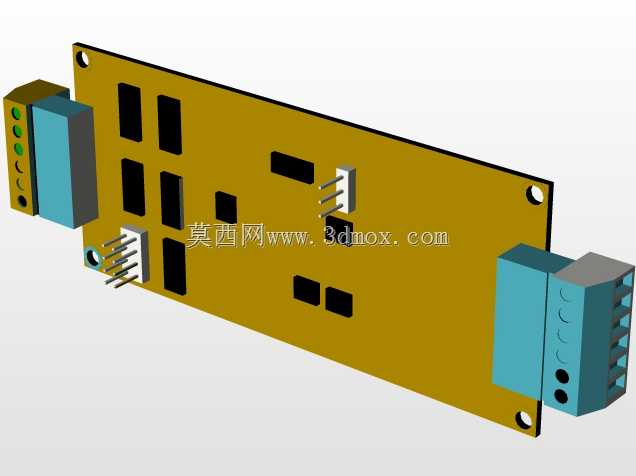

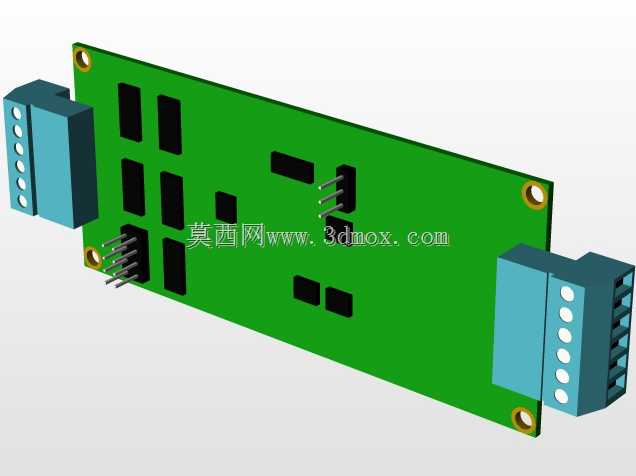

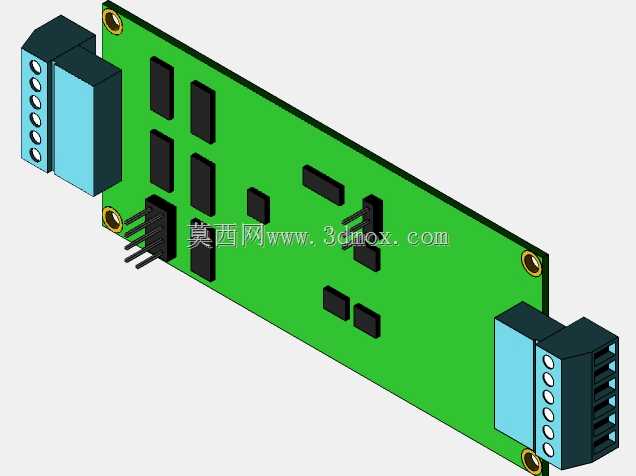

　　在数控等离子切割设备的改造与搭建场景中，LinuxCNC系统的模拟量输出与第三方变频器的信号匹配一直是容易被忽略的细节问题，不少现场调试人员都遇到过系统输出模拟量量程与变频器输入量程不匹配、编码器信号接入受干扰导致弧压跟踪失准的情况，这款Mesa THCAD接口板正是针对这类现场痛点设计的专用转接功能板。从板卡的结构设计来看，整体采用标准PCB板载布局，两侧对称布置蓝色接线端子排，端子排采用螺钉压接式结构，适配0.5-1.5平方毫米的多股控制线缆，现场接线时无需额外焊接插针，直接压接即可完成信号回路的搭建，能大幅缩短现场布线的工时。板卡四角预留了标准M3安装孔位，安装孔中心距匹配常见的DIN导轨安装附件尺寸，

　　既可以通过铜柱直接固定在设备电控箱的绝缘安装板上，也可以搭配标准导轨卡扣快速卡装在35mm标准电控柜导轨上，安装边界预留了足够的接线操作空间，不会出现端子接线时与周边器件干涉的问题。功能层面，这款板卡提供两种电压量程版本可选，分别适配0-10V与0-300V的模拟量输入输出场景，其中0-10V版本可通过外接高精度低温漂金属膜电阻扩展量程，用户可根据现场所用变频器的模拟量输入规格、等离子电源的弧压反馈范围灵活调整满度校准值，无需额外添置信号隔离变送器即可完成信号匹配。板载电路集成了编码器信号输入调理回路，可直接接入等离子割炬升降机构的增量式编码器信号，将编码器差分信号转换为LinuxCNC系统可直接识别的电平信号，

　　省去了额外的编码器转接模块，同时板上的信号走线做了等长处理与铺地隔离，能有效降低等离子切割过程中高频引弧产生的电磁干扰对信号传输的影响，避免出现弧压高度跟踪波动、切割断面出现斜纹的问题。在实际CNC应用场景中，这块接口板承担着系统模拟量输出到变频器、等离子电源弧压信号反馈到系统、升降轴编码器信号回传的核心中转作用，相比通用的IO转接板，它的信号调理回路专门针对等离子切割的强电磁干扰环境做了优化，模拟量回路的采样精度可满足0.1V级别的弧压检测需求，能支撑割炬高度的实时动态调整，保证长距离切割过程中割嘴与板材的间距稳定，减少割嘴损耗的同时提升切割断面的光洁度。设计过程中，板卡的元件布局充分考虑了现场运维的便利性，

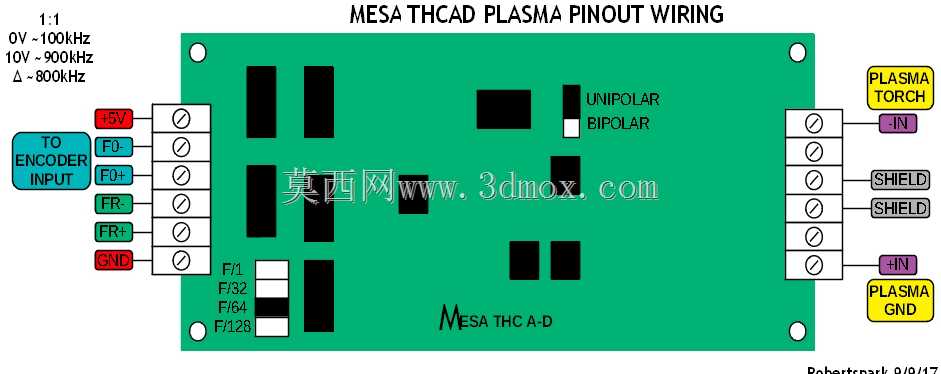

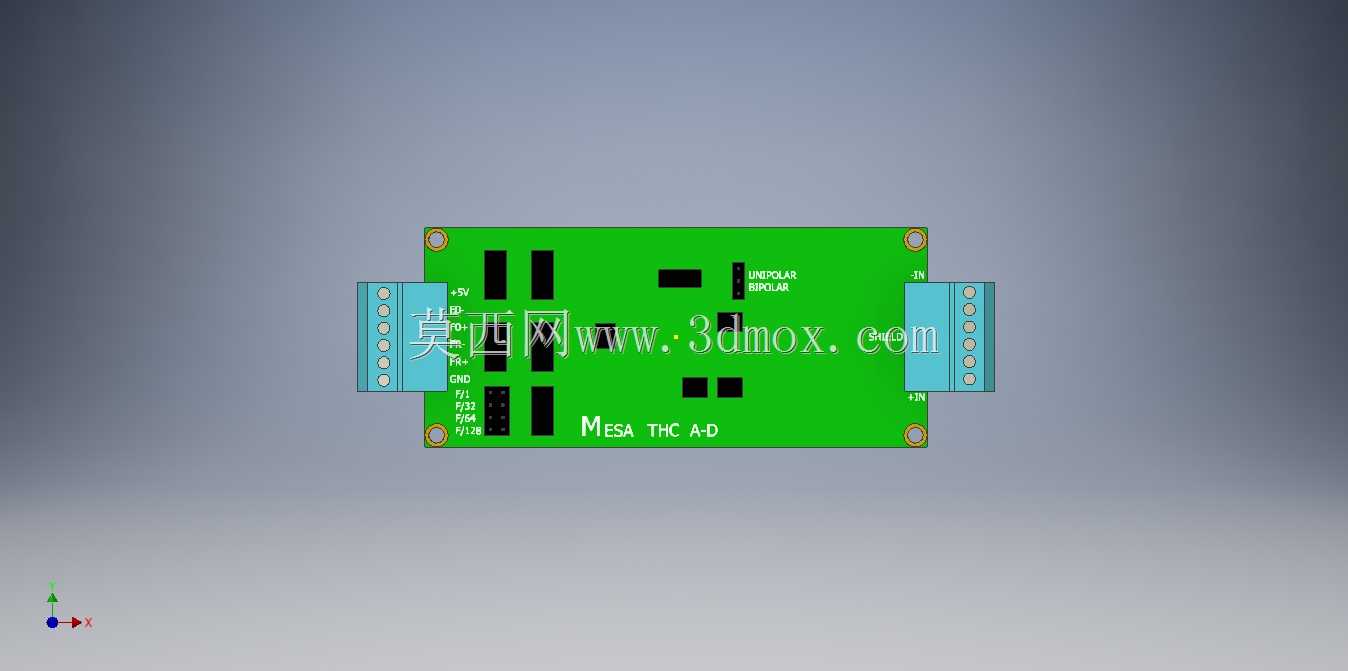

　　接口标识采用丝印直接标注在端子旁的PCB板面上，即使运维人员没有携带说明书，也能根据丝印标识快速完成接线排查，板上的核心调理芯片采用工业级宽温型号，可适应电控箱内-10℃到60℃的工作温度范围，不会因为夏季电控箱内温度升高出现信号漂移的问题。从安装尺寸来看，板卡整体长宽尺寸控制在100mm*60mm范围内，厚度仅为端子排的高度15mm，在电控箱内占用的安装空间极小，即使是后期对老旧等离子切割机进行数控改造，也能在原有紧凑的电控箱内找到合适的安装位置，无需重新扩大电控箱体积或者重新排布原有器件位置。在信号接线定义上，板卡的端子排布按照信号类型做了分区，强电相关的电压检测信号端子与弱电的编码器信号、系统通讯端子分置板卡两侧，能减少强弱电信号之间的串扰，接线时可按照分区整理线束，让电控箱内的布线更加规整，也方便后期故障排查时快速区分不同功能的线束。
