等离子切割设备神经元炬高控制接口板

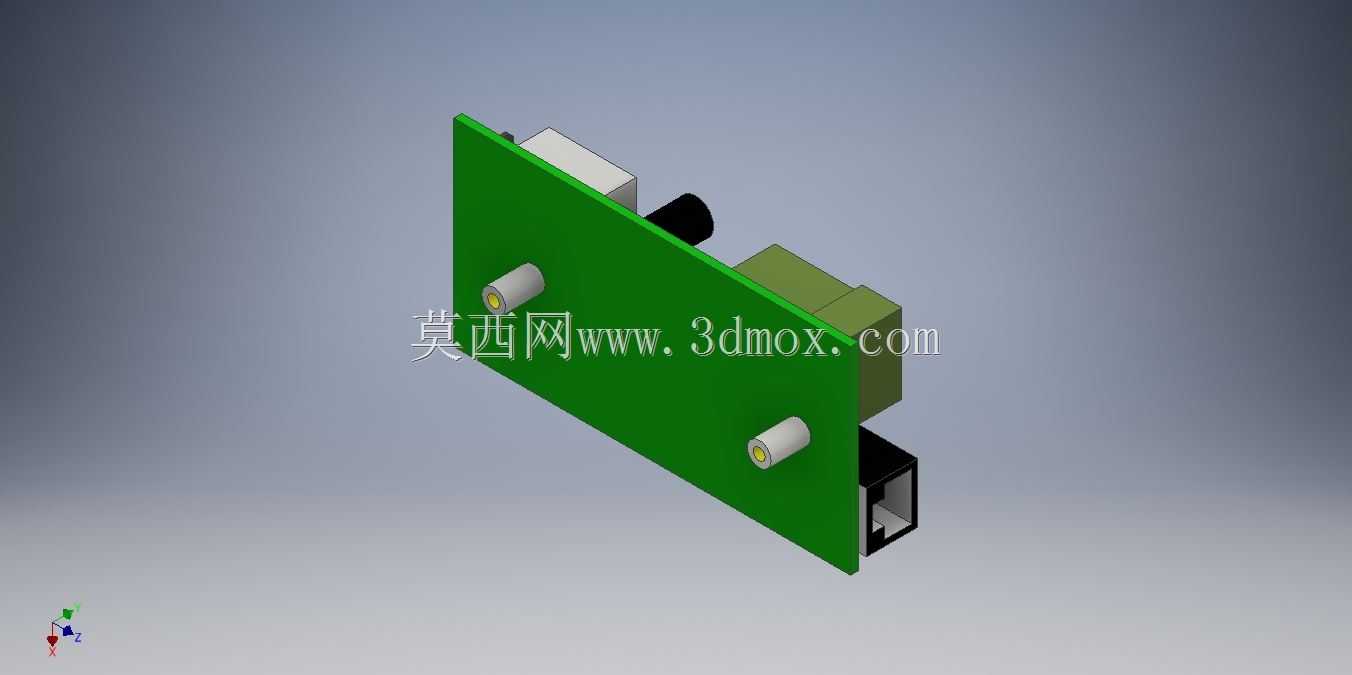

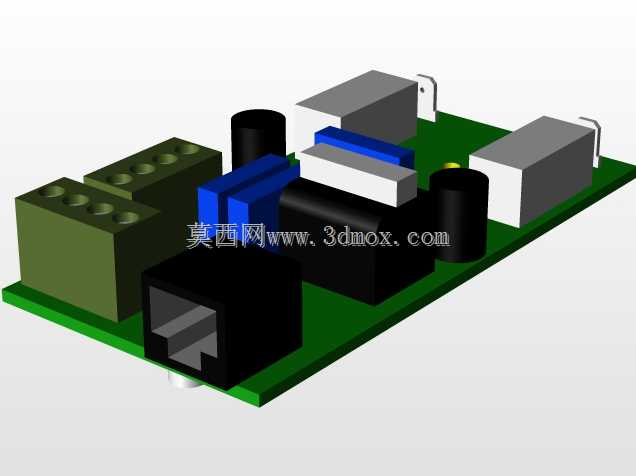

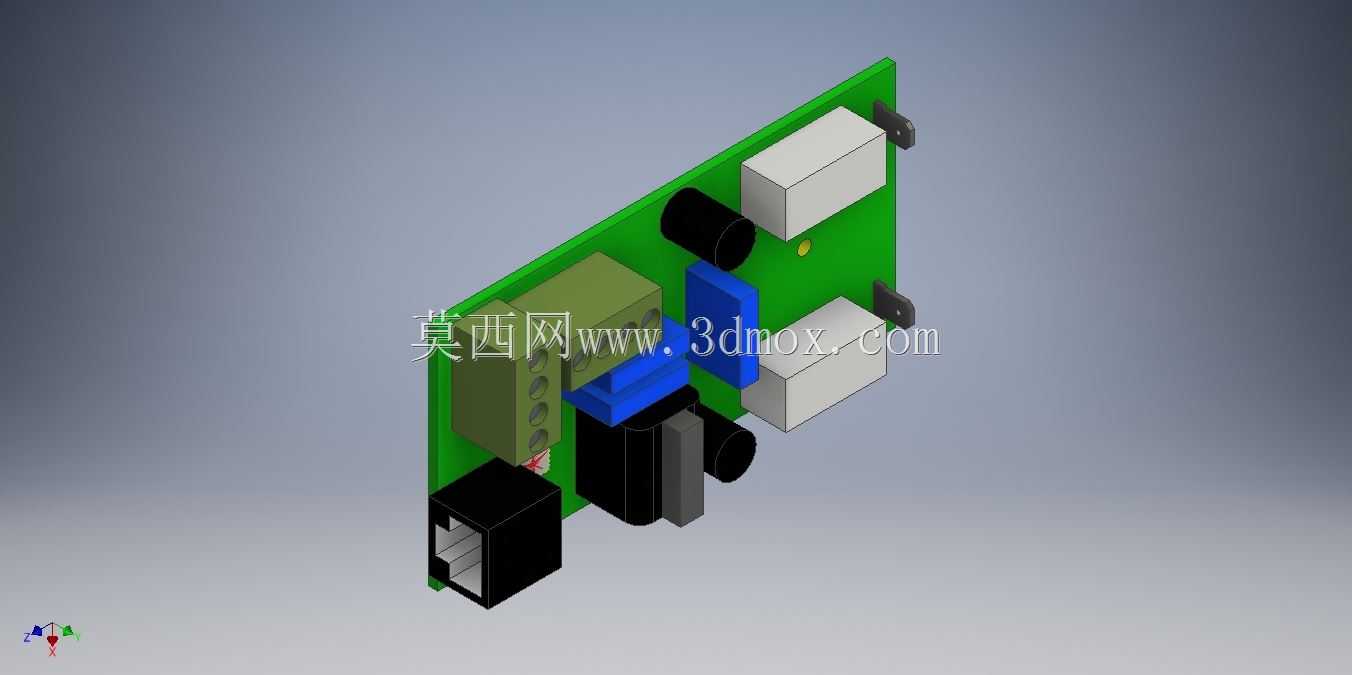

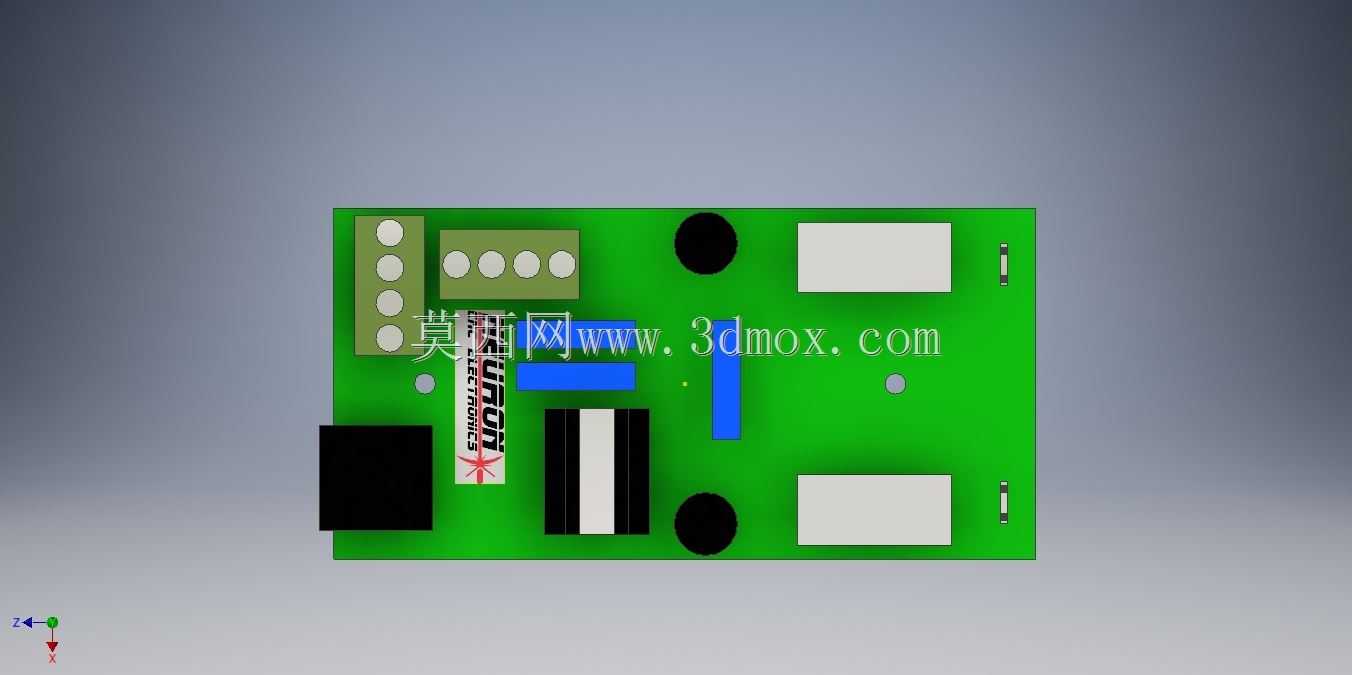

　　在数控等离子切割加工场景中，割炬与待切割板材之间的高度稳定性直接决定切口质量、电极使用寿命以及整板加工的成品率，这套神经元等离子炬高度控制接口板，就是专门适配台式、龙门式等离子切割设备的高度信号交互与指令执行核心载体，承担着弧压信号采集、升降机构动作指令输出、切割过程干扰信号隔离的核心作用。从结构设计来看，整块接口板采用标准PCB基材作为载体，所有接插件、功能模块的布局完全围绕切割现场的强电磁干扰环境做针对性排布：强电输入输出接口统一布置在板体一侧，弱电信号采集接口布置在另一侧，高低压回路之间预留足够的爬电距离，避免等离子起弧瞬间的高压脉冲串入信号回路造成控制失灵。板上集成的多组继电器模块负责直接驱动割炬升降电机的动作回路，

　　无需额外外接中间继电器即可完成小功率升降机构的直接驱动，针对大负载升降场景也预留了外接放大驱动的接线点位，适配不同吨位的切割设备机架配置。安装边界上，板体四角预留了标准M3安装孔位，孔位间距符合通用工控板卡的安装尺寸规范，可以直接固定在设备电控柜内的标准DIN导轨安装板上，也可以通过铜柱直接固定在绝缘安装平面，所有外接接口的插拔方向都预留了足够的手部操作空间，无需拆解周边其他元件即可完成接线与维护作业。设计过程中充分考虑了切割现场的粉尘、金属碎屑污染问题，所有板载接插件都采用带锁扣的防松型号，避免设备运行过程中的振动导致接线松脱，板体表面做了三防涂覆处理，能够抵御切割过程中产生的金属粉尘、潮湿空气对板路的侵蚀，

　　延长板卡在恶劣车间环境下的使用寿命。功能层面，这块接口板可以直接对接神经元等离子THC高度控制系统，完成弧压信号的实时采样转换，将切割过程中弧压的波动量转化为对应的升降动作指令，响应延迟控制在毫秒级，能够跟随切割过程中板材的热变形、平台移动的微小起伏实时调整割炬高度，避免割炬碰撞板材或者高度过高导致切口挂渣、切不透的问题。板上预留的多组信号点位可以对接CNC数控系统的IO端口，实现切割开始、起弧成功、高度锁定、故障报警等状态信号的实时交互，让整个切割流程的动作衔接更顺畅，不需要额外加装信号转换模块。针对不同功率的等离子电源，接口板的信号输入回路做了宽电压适配设计，可以兼容常见的机用等离子电源的弧压输出范围，

　　不需要单独配置分压模块即可完成信号匹配，减少现场接线的复杂度。布局设计时将易损的保险元件、状态指示灯布置在板体靠近柜门的一侧，日常巡检时可以直接通过指示灯判断各回路的工作状态，更换保险时不需要拆解整个板卡的固定结构，大幅降低现场维护的时间成本。所有板载元件的选型都围绕工业级温宽标准选择，能够适应电控柜内夏季高温、冬季低温的宽温工作环境，不会因为温度变化出现元件参数漂移导致高度控制失准的问题。
