以太网运动控制核心板卡结构设计

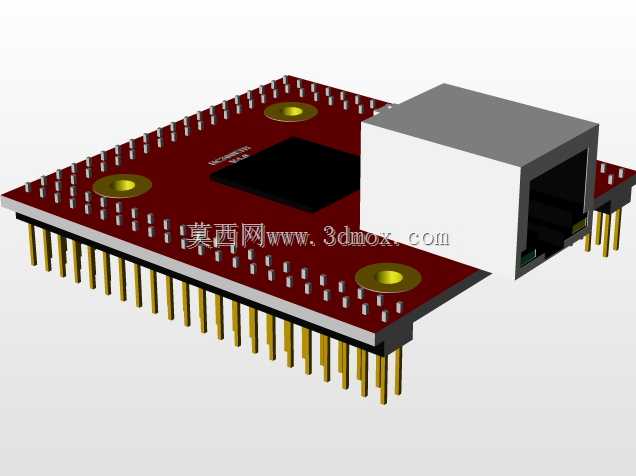

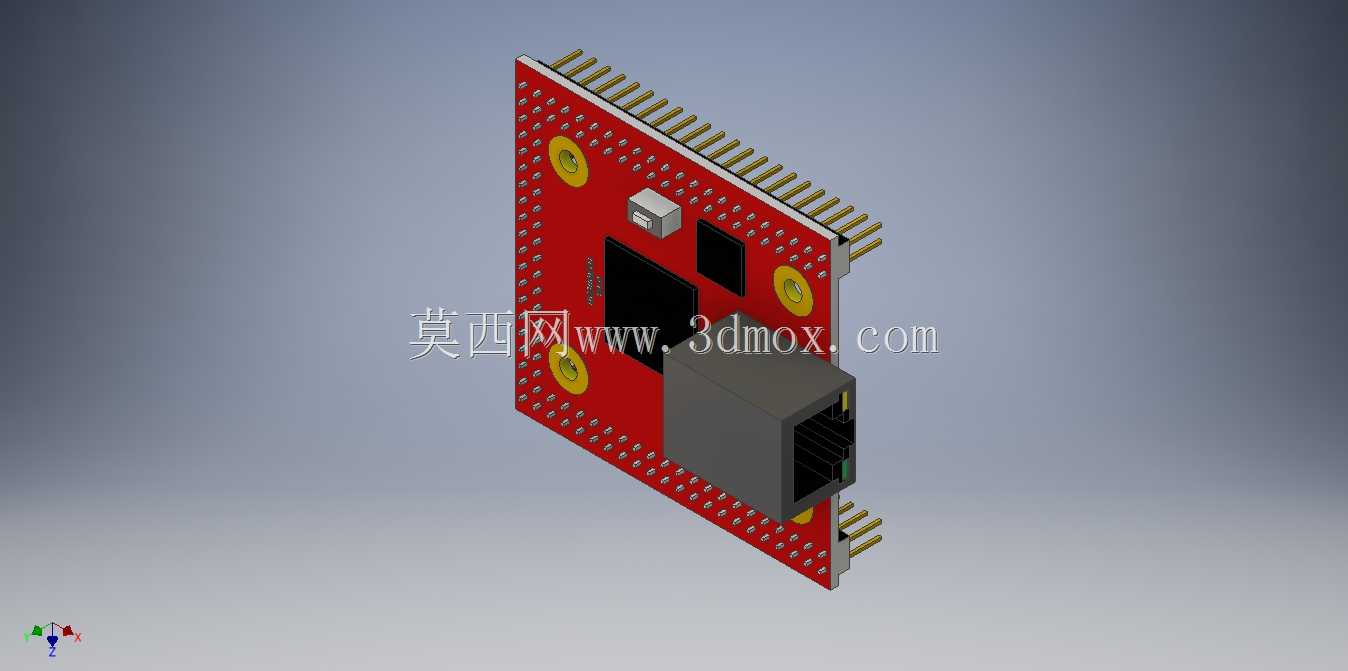

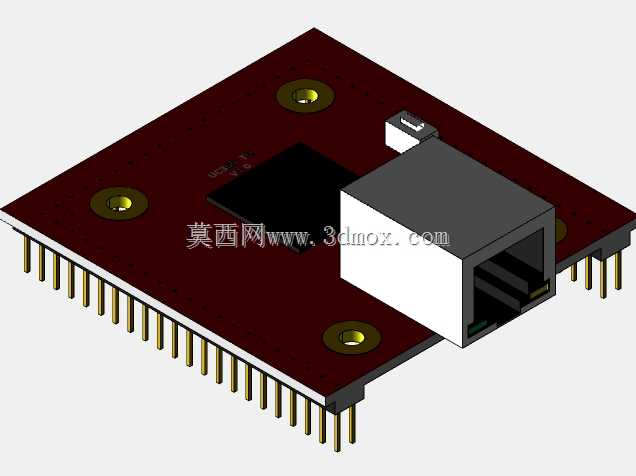

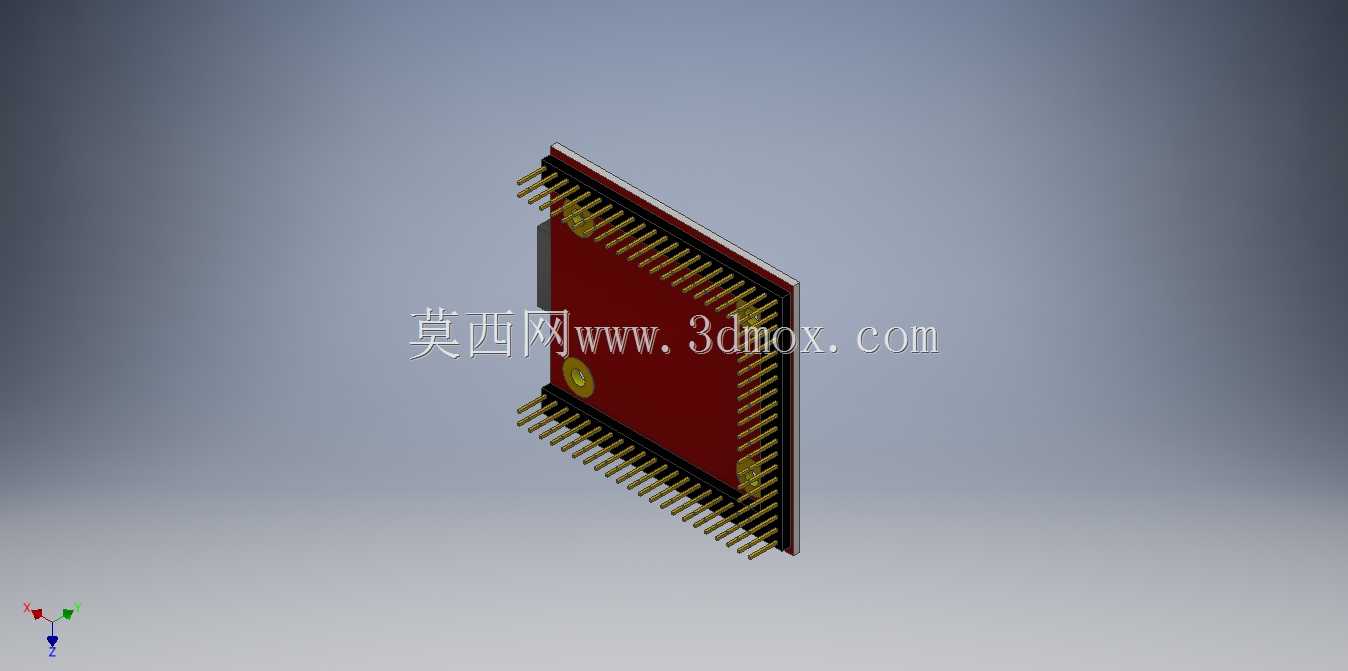

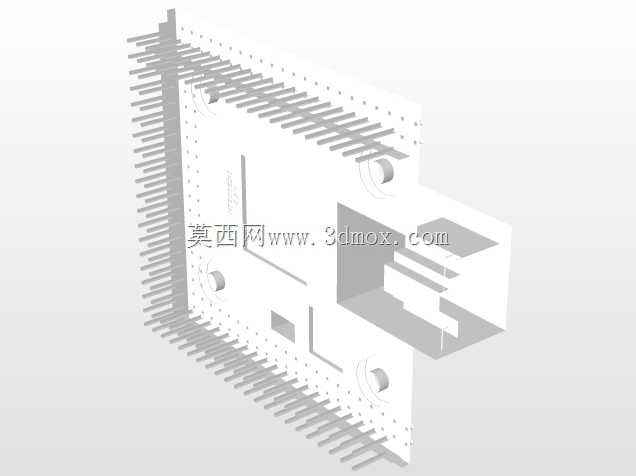

　　这款以太网运动控制板卡的三维结构设计，核心围绕数控加工场景的嵌入式控制需求展开，在做结构方案时首先要兼顾板载元件的布局合理性与安装适配性，毕竟这类板卡多数是直接嵌入到机床控制机柜、小型数控设备的控制仓内，还要兼顾外接网线的插拔操作空间，以及排针引脚与外接驱动模块的对接便利性。从结构布局来看，板卡采用红色阻焊层的PCB作为基底，边缘排布的双排直插排针是核心的信号交互通道，做建模时需要严格对齐排针的引脚间距，每根排针的伸出长度、焊盘位置都要和实际元件参数匹配，避免后续装配时出现引脚对位偏差、插接过紧或松垮的问题。板载的RJ45以太网接口采用侧置布局，接口位置突出板卡边缘一定距离，这个设计是经过实际安装场景验证的——当板卡插在母板上时，

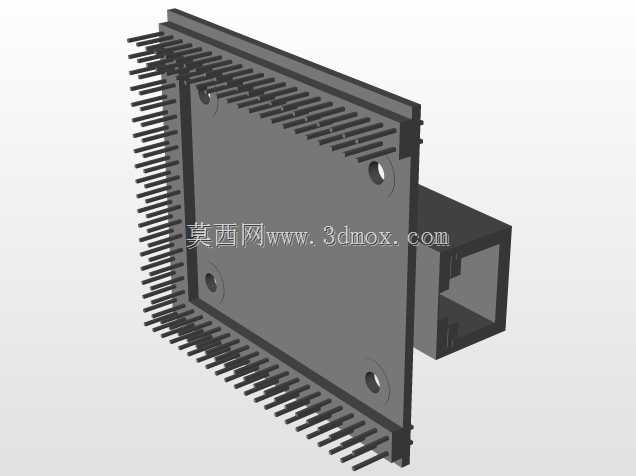

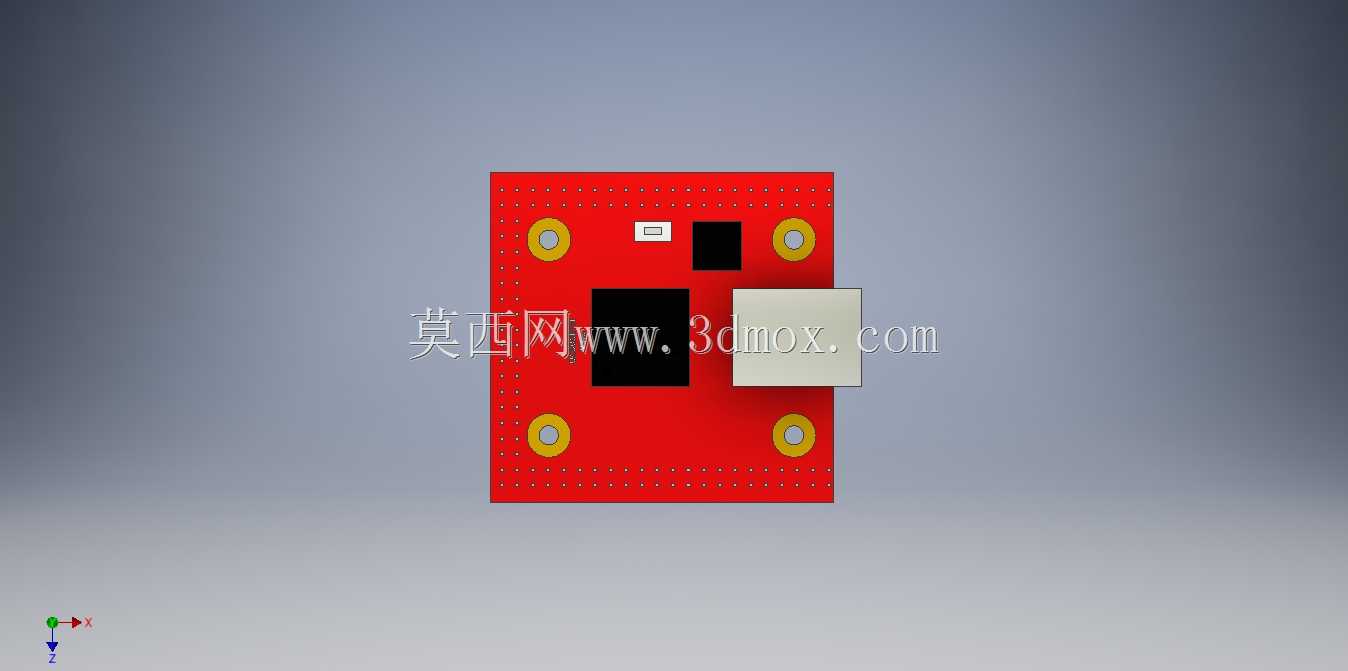

　　侧置的网口不会被周边的结构件遮挡，网线水晶头插拔时不需要额外预留板卡正面的操作空间，能有效压缩控制仓的整体安装纵深。板面上的固定孔采用金属化沉孔设计，四个角的固定孔位置做了加宽的铜箔环绕，建模时特意预留了绝缘垫圈的安装间隙，避免固定螺丝锁紧时压伤PCB走线，同时能保证板卡安装后的平面度，不会因为螺丝锁紧应力导致板卡变形，影响板载芯片的焊接可靠性。板上的核心主控芯片、存储芯片都布置在板卡中部区域，周边预留了足够的散热间隙，虽然这类控制板卡的功耗不高，但在机床车间的高温环境下，合理的元件间距能保证空气自然对流，避免局部积热导致的运行不稳定。做这个三维模型的时候，特意还原了板卡上的定位丝印、接口标识的凸起结构，虽然这些细节不影响装配，

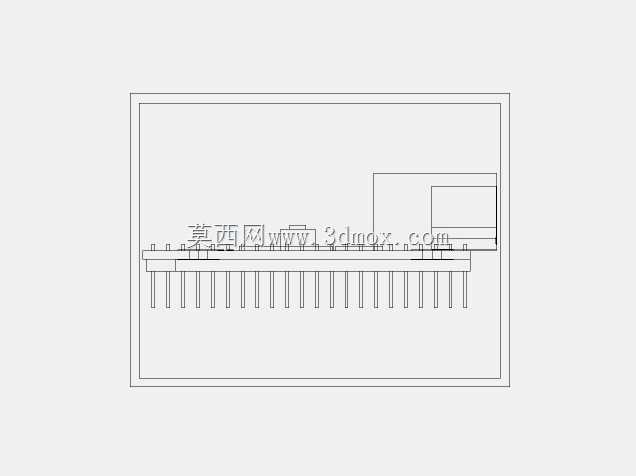

　　但在做整机装配仿真时，能帮助装配人员快速识别接口方向，减少装反的概率。从安装边界来看，板卡的整体厚度控制在排针高度加网口突出尺寸的范围内，排针的引脚长度刚好匹配标准2.54mm间距的母座，插入后板卡底部和母板之间预留了2mm的间隙，这个间隙可以走底部的飞线或者贴装低矮的贴片元件，同时能避免板卡底部焊盘和母板上的元件发生短路。网口的金属外壳做了接地弹片的结构还原，弹片的位置刚好对准设备机柜的接地安装柱，装配时可以直接通过固定螺丝实现网口的屏蔽接地，减少车间内伺服电机、变频器运行时产生的电磁干扰对以太网通讯稳定性的影响。在实际应用场景中，这类板卡主要承担小型数控铣床、车床、等离子切割设备的运动轨迹插补运算，

　　通过以太网和上位机的控制软件通讯，接收运动指令后转换成脉冲信号输出给伺服驱动器，所以结构设计时还要考虑抗振性能，排针的焊盘做了加大处理，固定孔的位置避开了板上的高速走线区域，避免设备运行时的振动导致焊盘开裂、信号接触不良。建模过程中对每个元件的装配公差都做了预留，比如网口和PCB板的安装间隙控制在0.1mm以内，排针和PCB孔位的同轴度公差控制在0.05mm，保证实际生产时所有元件都能顺利贴装、插件，不会出现干涉问题。板卡边缘做了圆角处理，避免安装时锋利的板边割伤操作人员，同时也能减少板卡在插拔过程中因为应力集中导致的边缘开裂。
