圆形嵌入式安装工业清洁毛刷结构设计

　　这类圆形清洁毛刷常被集成在各类自动化清洁工位、手持清洁设备的末端执行端，也可作为小型零部件表面除屑、除尘的配套工装部件使用，适配需要小面积定点清洁的作业场景，比如精密机加工件的孔位周边碎屑清理、电子元器件引脚浮尘扫动、小型塑胶件合模线残留毛边的预清理等工况，相比普通长条毛刷，圆形刷头的作业覆盖范围更集中，转动作业时刷毛受力均匀，不会出现长条刷两端磨损快、中间清洁力不足的问题。

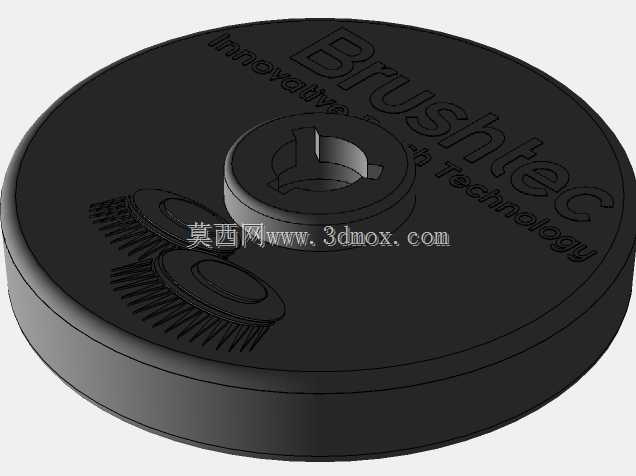

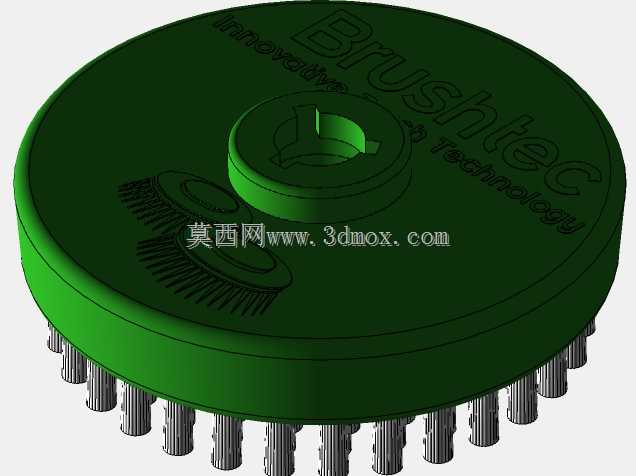

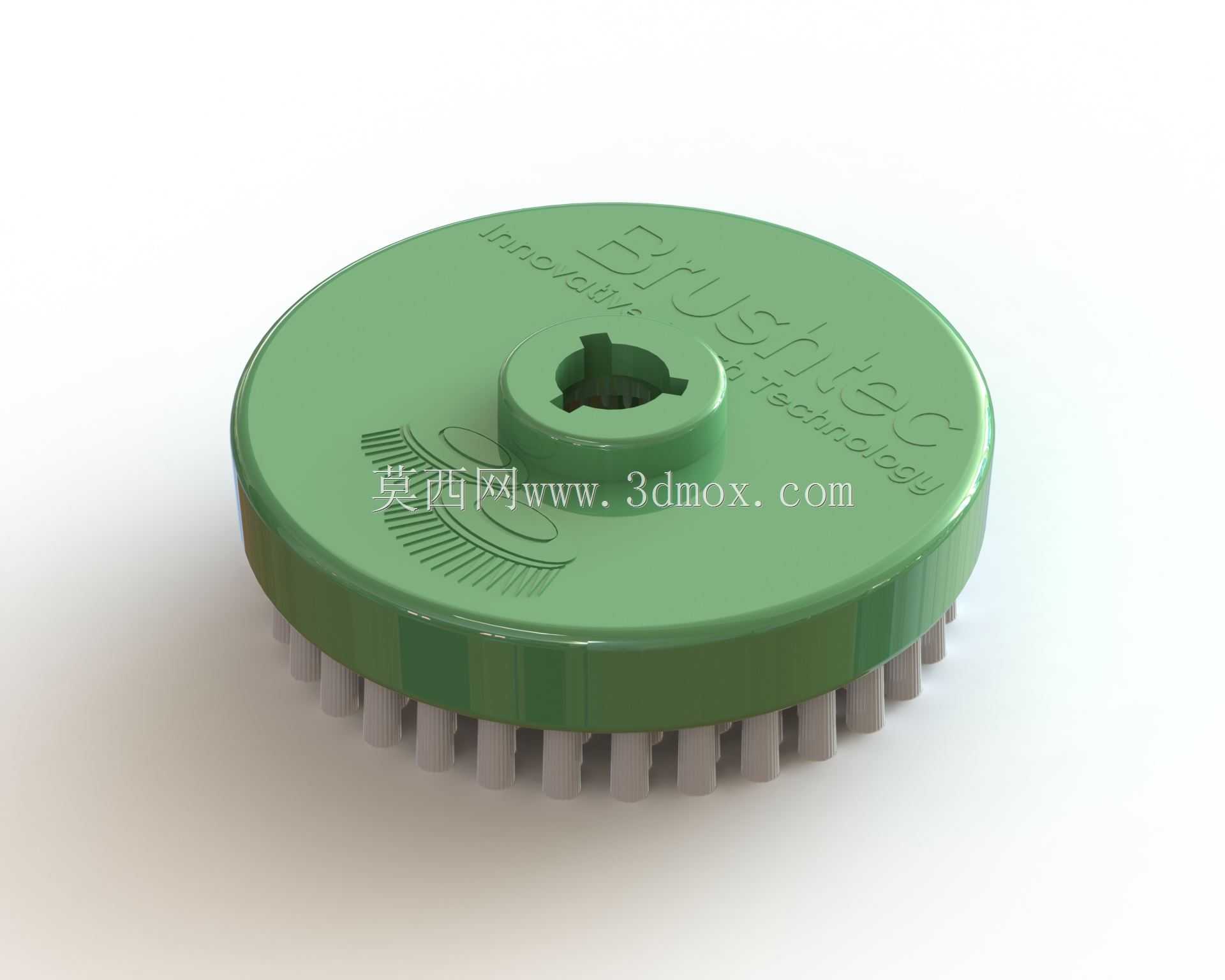

　　从结构设计来看，整个刷头采用圆盘式基体设计，基体中心预留了异形传动安装孔，孔型为带止转缺口的内凹结构，安装时可直接卡入对应输出轴的凸台，无需额外加装顶丝或键连接即可传递扭矩，适配转速不超过300rpm的低速转动清洁工况，避免高速旋转时刷毛甩出、基体变形的问题。基体上表面做了环形标识区域，可直接模压品牌标识或规格参数，无需后续额外印刷或贴标，减少生产工序。基体下表面为刷毛植装区，刷毛采用均匀环形阵列排布，每簇刷毛的植入深度控制在基体厚度的三分之二左右，保证刷毛根部固定强度，长期往复摩擦或转动摩擦时不会出现掉毛、簇状脱落的问题。

　　安装边界方面，整个刷头的外径适配常规小型清洁设备的安装位，基体厚度控制在合理范围，安装后突出安装面的高度仅包含刷毛露出部分，不会与周边的防护结构、工件定位结构产生干涉。中心安装孔的尺寸公差按照过渡配合设计，既可以保证手动快速拆装更换磨损刷头，又能在转动作业时不会出现径向晃动，避免清洁轨迹偏移。刷毛露出基体的长度经过反复验证，过长会导致刷毛刚性不足，清洁时受力弯曲无法有效刮除附着的碎屑，过短则会导致基体与工件表面距离过近，容易刮花工件表面，尤其是针对塑胶、阳极氧化铝合金这类易刮伤的工件表面，刷毛长度的冗余量刚好可以抵消刷头安装的轴向跳动误差，保证清洁过程中只有刷毛接触工件表面。

　　实际使用过程中，这类刷头可适配干刷、少量清洁液湿刷两种工况，基体采用耐常见清洁剂腐蚀的硬质塑胶材质，长期接触酒精、中性清洁剂不会出现开裂、溶胀的问题，刷毛采用耐磨尼龙材质，摩擦系数适中，既可以有效带走工件表面的附着杂物，又不会在工件表面留下划痕。相比粘接式的刷毛固定方式，该结构采用植毛工艺固定刷毛，根部的固定拉力远大于清洁作业时刷毛受到的反向摩擦力，连续作业数百小时后不会出现单根刷毛脱落残留到工件表面的问题，适配对清洁度要求较高的电子零部件、精密机加工件的清洁工序。

　　在结构建模过程中，需要重点控制刷毛阵列的排布密度，密度过高会导致刷头整体重量偏大，转动时负载过高，同时刷毛之间的间隙过小，碎屑容易卡在刷毛之间无法排出，降低清洁效率；密度过低则会导致清洁轨迹出现遗漏，部分区域无法被刷毛覆盖，需要多次往复清洁才能达到清洁效果。中心安装孔的止转缺口位置需要做圆角过渡，避免应力集中导致安装孔在频繁正反转作业时出现开裂，基体的外边缘做小倒角处理，避免安装或更换刷头时锋利边缘划伤操作人员。整个刷头的所有棱角位置均做了圆弧过渡，没有尖锐直角，既可以提升注塑成型时的熔体流动性，减少注塑缺陷，也能避免使用过程中应力集中导致的基体开裂问题。
