双螺杆式直线驱动执行模组结构设计

　　这套双螺杆式直线驱动执行模组，主要面向小行程高精度直线往复动作的工位场景，常见于3C电子零部件的精密压装、小型工件的工位移位、检测设备的探针进给这类对动作同步性有要求的自动化工位。区别于常规单丝杆驱动的直线模组，该结构采用平行布置的两根传动螺杆搭配滑动导向块，能够在有限的安装空间内获得更高的负载抗偏载能力，避免单丝杆驱动时滑块受侧向力矩出现的卡滞、磨损过快问题。

　　从结构设计逻辑来看，整个模组采用对称式布局，两端的支撑端座同时承担螺杆径向支撑、导向杆固定、模组整体安装基准的三重作用，端座上预留的贯通安装孔可直接通过内六角螺栓固定在设备安装板上，不需要额外设计转接安装板，能够压缩设备整体的安装空间。两根平行布置的导向光杆穿设在端座的对应孔位内，通过端座侧面的紧定螺钉实现锁止固定，为中间的滑动载台提供平稳的直线运动导向，光杆与载台内的滑动衬套配合，能够在保证导向精度的同时降低加工装配的精度要求，相比线性导轨的方案成本更低，适配低负载高频率往复动作的使用场景。

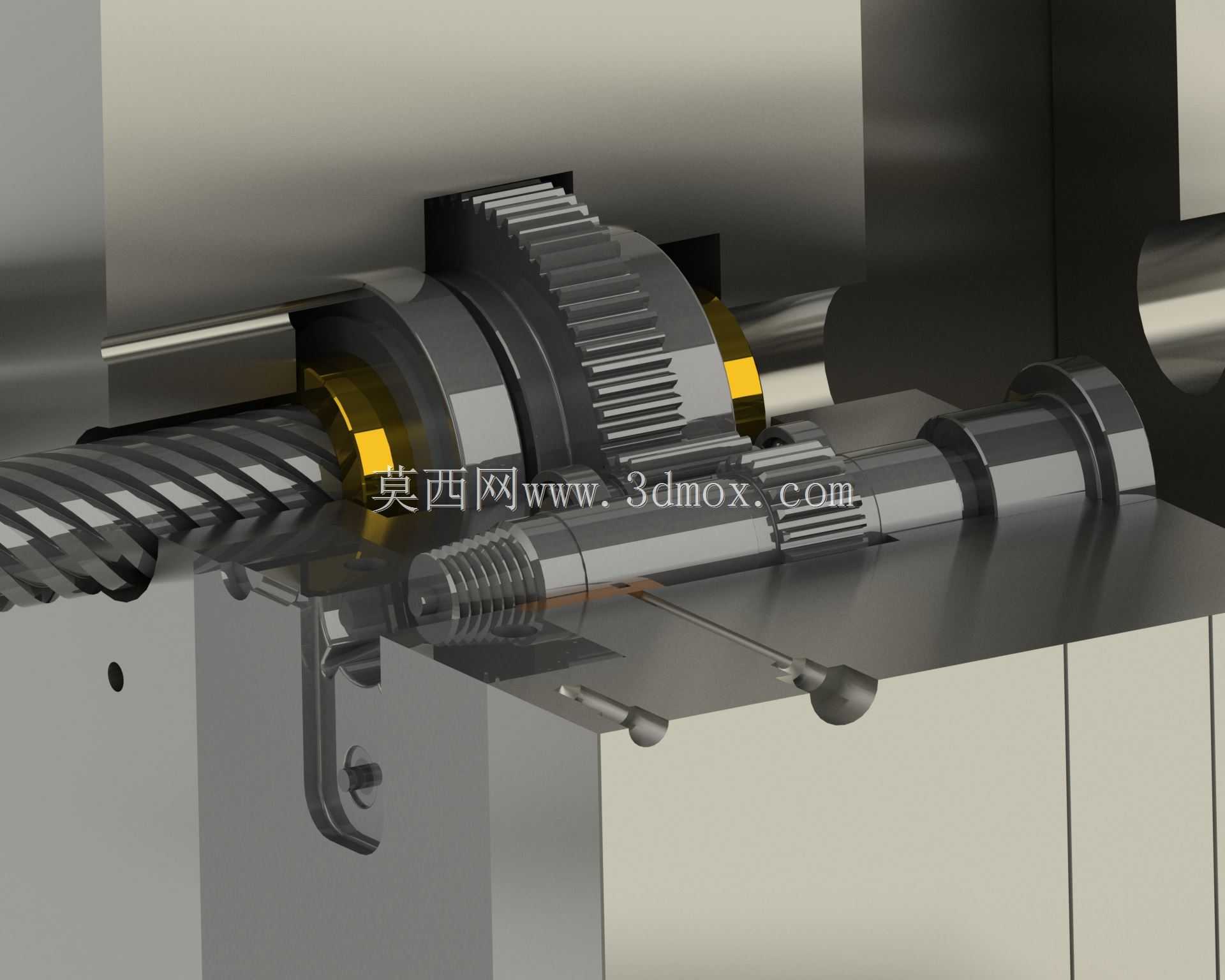

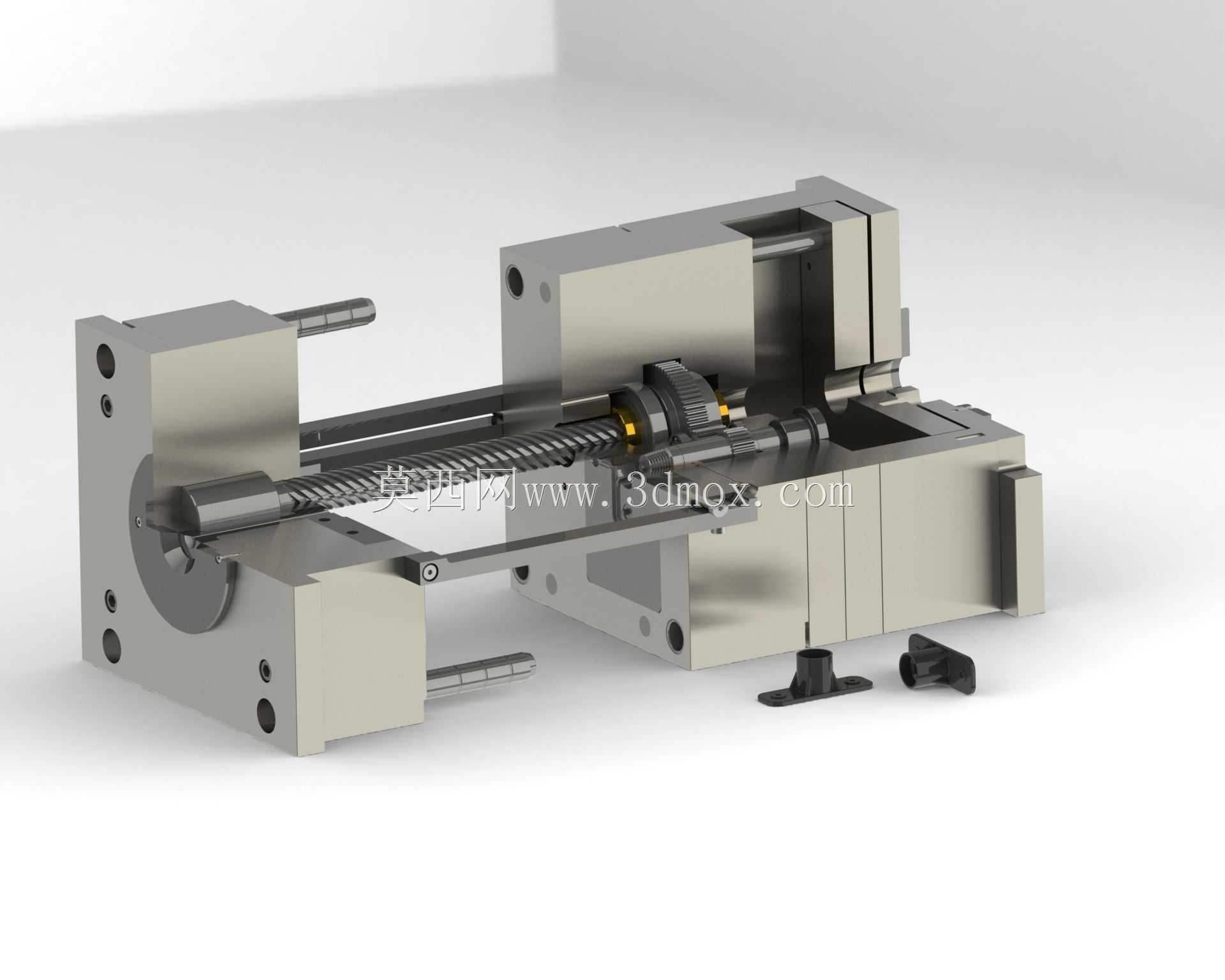

　　传动部分采用的两根螺杆为同导程对称布置，通过中间的联动齿轮组件实现两根螺杆的同步转动，驱动端可直接连接伺服电机或者步进电机，动力输入后齿轮组件带动两根螺杆同步旋转，驱动载台沿着导向杆做直线往复运动，这种双螺杆同步驱动的结构，能够让载台的受力更加均匀，即使载台的受力中心偏离模组中心轴线，也不会出现偏载卡滞的问题，相比单丝杆驱动的模组，抗倾覆力矩能力提升40%以上，适合搭载小型工装、检测探头、夹爪这类负载重心不在模组轴线上的执行末端。

　　在安装边界的设计上，整个模组的外形为规整的长方体结构，两端端座的安装孔位采用标准孔距设计，可直接替换同行程规格的单丝杆直线模组，不需要改动原有设备的安装板设计。载台的顶面预留了多组螺纹安装孔，可根据搭载的执行件需求选择对应孔位进行固定，端座的侧面预留了传感器安装槽，可直接加装槽型光电开关实现载台的原点、正负限位位置检测，不需要额外设计传感器安装支架，减少现场装配的工作量。

　　细节设计上，螺杆的支撑端采用了径向轴承搭配推力轴承的组合支撑结构，既能够承受螺杆转动时的径向载荷，也能承受载台进给时产生的轴向推力，避免螺杆在频繁往复动作时出现轴向窜动，保证进给位置的重复定位精度。模组底部预留了拖链安装槽，可配套安装小型拖链来收纳动力线、传感器线缆，避免线缆在模组往复运动时出现拉扯、磨损问题。端座与导向杆、螺杆的配合位置都设计了密封挡圈，能够阻挡车间环境内的粉尘、切削碎屑进入模组内部的传动配合面，延长衬套、螺杆传动副的使用寿命，减少日常维护的频次。

　　实际应用中，这类模组常布置在自动化装配线的小行程进给工位，比如电子接插件的插装工位、小型塑胶件的超声波焊接工位、产品外观检测的镜头调焦工位，相比气缸驱动的直线执行机构，该结构能够实现任意位置的进给位置控制，进给速度和行程位置都可通过电机参数进行调整，适配多品种小批量的柔性生产需求，不需要像气缸那样调整硬限位或者更换缸体来改变行程。同时双螺杆的对称结构让模组运行时的振动更小，在高速往复动作时不会出现单丝杆结构常见的抖动问题，能够满足检测类工位对运行平稳性的要求。
