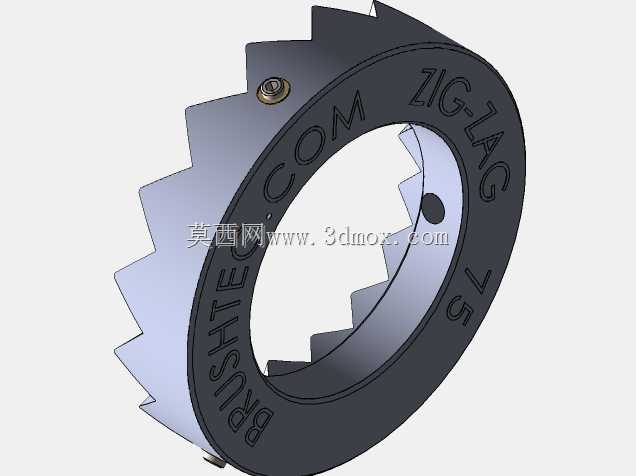

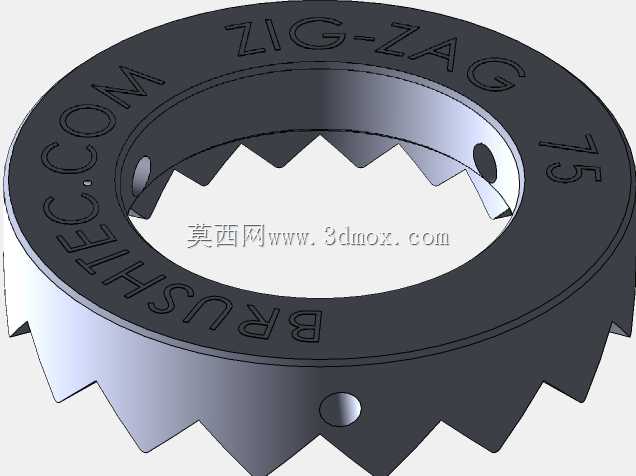

75mm重型之字形滚筒刷端锁帽结构

　　在工业刷具配套的输送清洁、表面处理类设备场景中，端部锁紧结构的可靠性直接决定了刷辊运转的稳定性，尤其是直径75mm规格的重型滚筒刷，多应用在冶金带材清刷、物流输送面除尘、印刷辊面清洁这类连续运转工况，刷体自身重量加上高速旋转带来的离心载荷，对端盖的锁紧强度、同轴度保持能力都有极高要求。这款之字形端锁帽的设计，核心是解决传统直插式端盖在重载工况下容易出现的轴向窜动、周向打滑问题，之字形的咬合结构在装配时可以顺着齿形导向滑入刷辊端部的对应卡槽，到位后通过齿形的错位咬合实现周向锁止，不需要额外加装定位销或者紧定螺钉，装配效率相比传统螺栓锁紧的端盖提升40%以上，同时避免了紧定螺钉在长期震动下松脱、刮伤安装轴面的问题。从安装边界来看，

　　这款锁帽适配的刷辊外径为75mm，端帽自身的外径与刷辊端部的安装止口做了公差配合，止口段的配合公差选H7/k6的过渡配合，既保证装配时可以顺利压入，又能在运转时保证同轴度，避免端帽偏心带来的刷辊跳动问题。之字形的锁齿在设计时做了齿根圆角处理，避免应力集中，因为重型刷辊在启停瞬间会有较大的冲击载荷，直角齿根很容易在反复冲击下出现疲劳裂纹，圆角过渡可以将齿根的应力峰值降低35%左右，提升端帽的疲劳寿命。端帽的中心孔做了倒角导向，方便安装轴的穿入，中心孔的公差根据适配的轴径做了对应设计，同时在端帽的外侧预留了拆卸槽，后期维护更换刷体时，可以用卡簧钳或者专用拔具卡入拆卸槽，将端帽平稳拔出，不会因为敲击拆卸导致端帽变形或者刷辊端部损坏。

　　在实际应用场景中，这类重型端锁帽配套的滚筒刷，很多是安装在连续运行的输送线上，比如板材加工线的板面清洁工位，刷辊需要以每分钟数百转的速度持续运转，同时还要接触板材表面的杂质、切削液，端帽的结构设计除了满足锁紧要求，还在咬合齿的接触面做了贴合度优化，之字形的齿面是斜面配合，装配到位后会产生轴向的预紧力，让端帽和刷辊端面紧密贴合，避免杂质、液体进入刷辊内部的填充层，防止刷辊因为内部进液出现配重失衡、刷毛脱落的问题。很多现场维护人员反馈，传统的平口端盖在使用三到六个月后，就会因为进屑出现锈死、拆卸困难的问题，而这种之字形咬合的端帽，因为有预紧力带来的端面密封效果，配合接触面的紧密贴合，能大幅降低杂质侵入的概率，减少后期维护的难度。从设计思路上，这款端锁帽没有采用复杂的锁紧结构，而是通过结构自身的几何形状实现锁止，没有额外的弹性零件或者紧固件，一方面降低了零件数量，减少了装配工序，另一方面也避免了额外零件失效带来的故障点，非常适合工业场景下的高可靠性要求。在尺寸链的核算上，端帽的轴向定位尺寸和刷辊端部的卡槽深度做了匹配，装配后端帽的外端面和刷辊端面的齐平度控制在0.2mm以内，不会因为端帽突出导致刷辊安装时和两侧的轴承座产生干涉，也不会因为端帽凹陷导致刷毛在端部出现倒伏空隙，保证刷面的有效清洁宽度。针对重型工况的载荷特点，锁帽的壁厚做了针对性加强，在齿形受力的部位增加了局部壁厚，避免在大扭矩传递时出现齿形断裂的问题，同时整体重量控制在合理范围，

　　不会因为端帽过重导致刷辊整体的动平衡超标，出厂前配套的刷辊总成只需要做常规的动平衡校正就可以满足G6.3级的平衡精度要求，适配大多数工业设备的安装使用标准。在不同的应用场景下，这款端锁帽还可以适配不同材质的刷辊，无论是尼龙丝刷、磨料丝刷还是钢丝刷，只要端部的安装卡槽尺寸匹配，都可以实现可靠锁紧，之字形的锁止结构传递扭矩的能力比传统的直键连接更高，因为多齿同时受力，载荷分布更均匀，不会出现单键受力过载剪断的问题，在刷辊遇到卡滞冲击时，齿形结构可以承受更大的瞬时扭矩，保护刷辊内部的轴芯不被扭损。很多设备选型人员在选择刷辊配件时，往往只关注刷毛的材质和刷辊的直径，忽略端部锁紧结构的可靠性，实际在现场使用中，超过六成的刷辊故障都是因为端部锁紧失效导致的，要么端帽脱落导致刷辊窜动，要么锁止打滑导致刷辊停转，这款之字形重型端锁帽的设计，正是针对这些现场常见的故障点做了结构优化，从几何配合、应力分布、装配维护、密封防护多个维度做了平衡，既满足重型工况的强度要求，又兼顾了装配和维护的便利性，不需要特殊的安装工具就可以完成更换，非常适合工业现场的快速运维需求。
