带挂钩圆柱螺旋拉伸弹簧结构设计

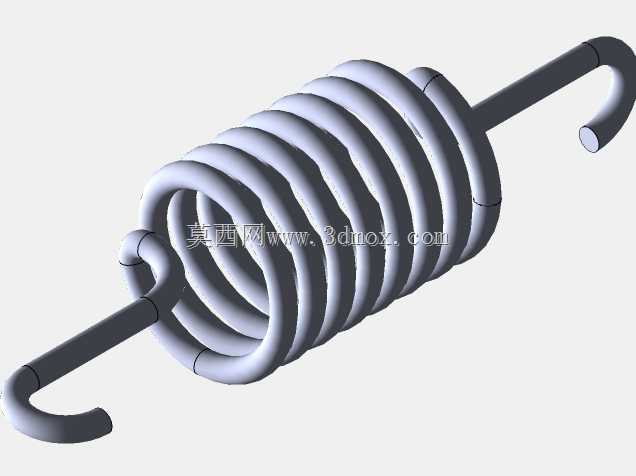

　　这款带挂钩的圆柱螺旋拉伸弹簧，是机械传动与复位机构中极为常见的弹性储能元件，在各类需要提供拉伸复位力、张紧力的工况中都有广泛应用。从日常的家电门盖复位、健身器材阻力提供，到工业设备里的阀门复位、输送线张紧、制动机构回位，再到小型电子产品的触点压紧、通讯设备内部结构的弹性支撑，都能见到这类结构的身影。

　　从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋绕制的主体结构，两端一体成型的半圆挂钩是核心的受力连接部位，区别于闭合端的压缩弹簧，拉伸弹簧的圈与圈在自由状态下是紧密并紧的，只有承受外部拉伸载荷时，圈体之间才会产生间隙，这样的设计能在有限的安装长度内，最大化利用材料的弹性变形区间，提供稳定的线性拉伸力。设计这类弹簧时，首先要匹配安装空间的边界限制：主体螺旋段的外径需要适配安装位的避让空间，避免工作过程中与周边结构件发生剐蹭干涉；两端挂钩的开口方向、弯曲半径需要和安装点位的挂接结构完全匹配，挂钩的过渡圆弧处做了平滑的曲率处理，避免应力集中导致的断裂失效，这也是拉伸弹簧设计中最容易出问题的部位——很多工况下弹簧的失效都不是主体簧圈断裂，而是挂钩根部因为应力集中、弯曲半径过小产生疲劳裂纹。

　　在功能特性上，这款弹簧的刚度由簧丝直径、螺旋中径、有效圈数三个核心参数共同决定，设计时需要根据实际工况需要的拉伸行程、额定载荷来匹配参数：如果需要较大的拉伸行程，在安装空间允许的前提下会适当增加有效圈数，降低弹簧刚度，避免载荷超过簧丝的弹性极限产生塑性变形；如果需要提供较大的张紧力，则会适当增大簧丝直径，缩小螺旋中径，提升弹簧刚度。安装时需要注意，拉伸弹簧的受力方向要尽量和弹簧轴线重合，避免偏载导致的簧圈错位、挂钩单侧受力过大，很多现场使用中出现的弹簧过早失效，都是因为安装时存在偏角，导致挂钩根部长期承受附加弯矩，大幅缩短了使用寿命。

　　从建模逻辑来看，这类弹簧的三维建模首先要确定螺旋线的路径参数，包括螺旋中径、圈数、节距，因为自由状态下拉伸弹簧是并紧的，所以节距数值等于簧丝直径，两端挂钩部分需要在螺旋线的端点处做相切延伸，按照挂钩的弯曲半径绘制平滑的3D草图路径，保证路径和螺旋主体的衔接处曲率连续，之后再沿整体路径扫描出簧丝实体，最后对挂钩的末端做圆角处理，避免锐边。建模过程中需要特别注意挂钩和螺旋主体衔接处的曲率过渡，不能出现硬折角，否则后续做有限元应力分析时，会在折角处出现不符合实际的应力集中极值，影响仿真结果的准确性。

　　在实际选型应用中，这类拉伸弹簧的安装边界需要预留足够的拉伸行程余量，一般来说额定工作行程要控制在弹簧最大允许拉伸量的70%以内，避免长期在极限拉伸位置工作，加速簧丝的疲劳老化。同时要根据使用环境选择对应的簧丝材质：普通室内无腐蚀工况可以选用碳素弹簧钢丝，成本低、弹性好；有腐蚀环境的工况需要选用不锈钢弹簧丝；有高温要求的工况则要选用合金弹簧钢材质，保证高温下的弹性稳定性。
