钣金结构变径料斗给料装置

　　在散料处理、轻工生产、零散工件输送的产线环节里，这类变径料斗给料结构是衔接上游出料端与下游受料设备的核心过渡构件，很多人在做散料输送布局的时候容易忽略料斗的结构合理性，最后要么出现物料架桥卡滞，要么出现落料冲击过大砸坏下游输送面，甚至因为安装边界没核对好，现场配装的时候要反复切割修改，耽误产线调试周期。这个结构采用实体建模后转钣金的设计逻辑，不是直接用钣金命令拼搭，先做整体实体构型可以更直观地校验内部流道的顺滑度，避免多块钣金拼接时出现的内凸棱边——这些不起眼的棱边恰恰是粉料、小尺寸工件卡滞的高发位置，尤其是处理粒径不均的破碎料、带少量毛刺的冲压小件时，内凸的焊棱或者折边台阶很容易挂住物料，日积月累就会造成堵料，需要人工频繁疏通。

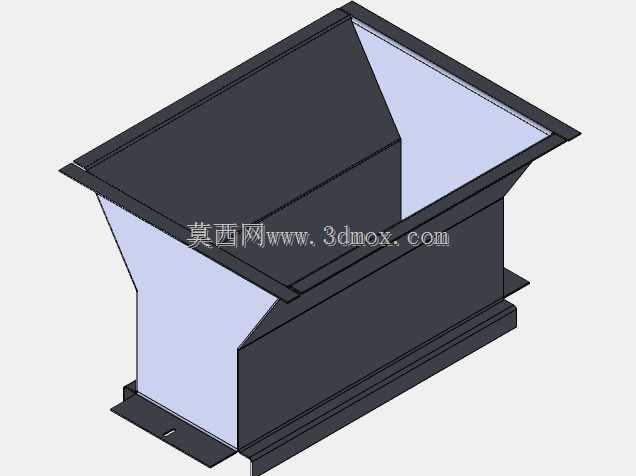

　　从结构外形来看，上部采用大口径敞口设计，敞口边缘带外翻的安装法兰边，法兰边上预留了固定安装孔位，可以直接和上游的储料仓出料口、振动筛排料端或者人工投料台的支架通过螺栓锁固，不需要额外做转接法兰，减少了现场安装的辅件用量；下部收窄为矩形出料口，出料口同样带外翻的连接边，能够匹配皮带输送机进料口、振动给料机受料端或者计量设备的入料口尺寸，整个流道从上部大截面平滑过渡到下部小截面，侧壁的倾斜角度经过物料安息角校验，针对常见的塑料粒子、金属冲压边角料、粮食颗粒、粉状建材等物料，都能保证自重落料的顺畅性，不会出现物料在侧壁积留的问题。整个料斗的侧壁采用等壁厚钣金设计，折边位置预留了合理的折弯止裂槽，避免钣金折弯加工时出现开裂，

　　相邻壁板的连接边预留了焊接搭接余量，工厂下料加工时可以直接按展开图切割板材，折弯后在搭接位置做满焊或者段焊处理，焊接完成后只需要对内部流道的焊疤做简单打磨，就能保证流道顺滑，不需要额外做内衬处理就能满足大多数普通物料的输送需求。底部带有一体式的安装底座，底座上开有长条形安装孔，可以适配不同孔距的安装支架，抵消现场安装时的位置误差，不需要在现场重新打孔；料斗的上部敞口和下部出料口的中心存在一定的偏心设计，这种偏心结构不是设计失误，而是为了适配上游设备出料位置和下游设备进料位置存在水平偏移的布局场景，不需要额外加装斜溜槽就能完成物料流向的偏移调整，减少了整个输送节点的高度占用，对于厂房层高有限、设备布局紧凑的车间来说，

　　这种偏心结构能大幅压缩竖向安装空间，避免为了迁就料斗高度而抬高整个上游储料结构，减少整体支架的钢材用量。在实际选型应用的时候，需要先核对上下游设备的接口尺寸，上部敞口的尺寸要完全覆盖上游出料的落料范围，避免物料撒漏，下部出料口的尺寸要和下游设备的进料能力匹配，避免出料速度过快造成下游设备堵料；如果是输送磨损性较强的物料，比如石英砂、金属切屑，可以在钣金内壁粘贴耐磨衬板，衬板通过沉头螺丝固定在壁板预留的安装孔上，更换衬板时不需要拆解整个料斗，维护起来比较方便。建模过程中先构建实体的好处还有一点，就是可以直接通过软件的质量属性计算整个料斗的自重，提前给安装支架的结构强度设计提供载荷依据，避免支架选型过弱造成料斗满载时变形，也不会因为支架选型过强造成材料浪费；转转钣金的时候可以直接自动生成各块壁板的展开图，自动标注折弯线位置和折弯角度，直接导出到数控折弯设备就能加工，不需要人工再拆分零件绘制展开图，减少了工艺人员的绘图工作量，也避免人工拆分时出现尺寸错误。
