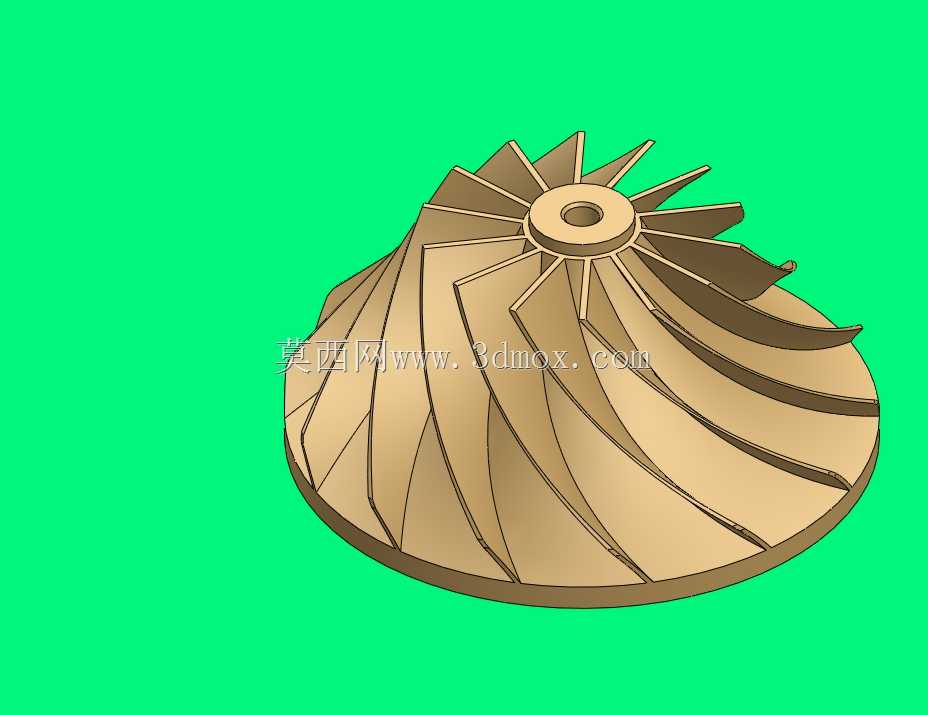

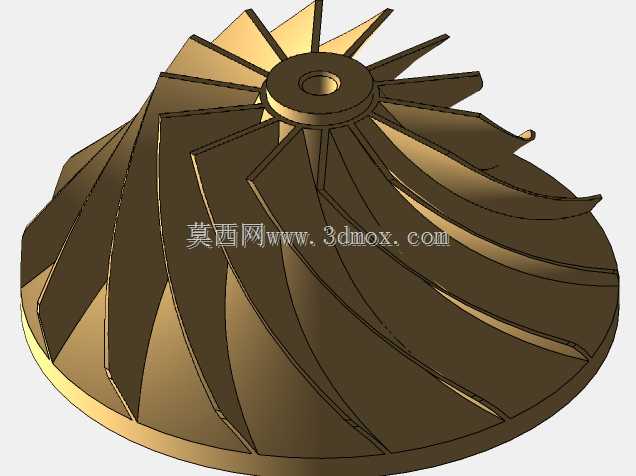

该叶轮作为涡轮压缩机的核心做功回转部件,直接决定整机的压比、效率与运行稳定区间,在空气增压、工业气体输送、车用涡轮增压、制冷压缩机组等场景中承担核心能量转换作用,工作时随主轴高速回转,通过叶片流道对连续通入的气体做功,提升气体的压力与动能,后续经扩压部件将动能转化为压力能,完成介质的压缩输送流程。从结构设计逻辑来看,该叶轮采用半开式径向外流结构,轮盘侧为整体式锥形承载基体,叶片从中心轮毂区域沿径向向外延伸并带有符合气动设计的后弯角度,叶片型线采用三元流设计思路,兼顾不同流量工况下的气流贴合度,降低叶道内的流动分离损失,避免喘振工况过早出现。中心位置设置同轴安装定位孔,用于与压缩机主轴的轴段配合,孔周的环形凸台为轴向定位面,
装配时与主轴轴肩贴合保证回转同轴度,控制高速运转下的不平衡量。轮盘的锥面轮廓从轮毂处向轮缘方向平滑过渡,既保证叶片根部的连接强度,分散高速旋转产生的离心应力,避免应力集中导致的结构失效,也能控制叶轮整体的转动惯量,降低主轴驱动的启动负载与动平衡校正难度。叶片沿周向均匀分布,相邻叶片构成的收敛型流道从入口到出口平滑过渡,入口段叶片前缘做了圆弧修型,减少气流进入叶道时的冲击损失,出口段叶片尾缘厚度做减薄处理,降低气流流出时的尾迹损失,提升整机的等熵效率。从安装边界来看,叶轮轮缘侧无轮盖结构,装配时与压缩机壳体的密封环之间保留极小的径向间隙,既避免回转过程中出现动静碰磨,也能控制叶顶间隙的泄漏量,减少回流损失。
叶轮背部的轮盘端面设置有平衡校正工艺结构,用于动平衡测试时去除多余材料,将剩余不平衡量控制在对应转速等级的允许范围内,避免高速运转时产生异常振动损坏轴承与密封件。在实际选型适配中,该结构叶轮适配中等压比的压缩工况,相比闭式叶轮其结构强度更高,能承受更高的圆周线速度,适合增压幅度要求较高的场景,同时半开式结构对介质中少量固体杂质的耐受度更好,不易出现流道堵塞问题;相比全开式叶轮其轮盘侧无泄漏损失,效率表现更优。设计过程中需要重点校核不同转速下的叶片应力分布,尤其是叶片根部与轮盘连接的圆角区域,需保证离心力与气动载荷叠加后的最大应力低于材料的许用疲劳强度,同时要计算叶片的固有频率,避开主轴回转频率及其倍频区间,
防止运行过程中出现共振导致叶片断裂。流道设计时需结合设计流量、目标压比参数调整叶片的安装角、包角与流道宽度,保证设计工况点处于压缩机特性曲线的高效区间,同时兼顾小流量工况的喘振裕度与大流量工况的堵塞裕度,让整机在常用运行区间内都能保持稳定高效的工作状态。装配时需严格控制叶轮与主轴的配合过盈量,既要保证高速旋转时配合面不出现相对滑移,也要避免过盈量过大导致轮毂处产生过大的装配应力,同时安装后需连同主轴组件一起做整体动平衡校正,保证回转精度满足长期运行要求。
