欧蓝德Phev车载空调压缩机构件

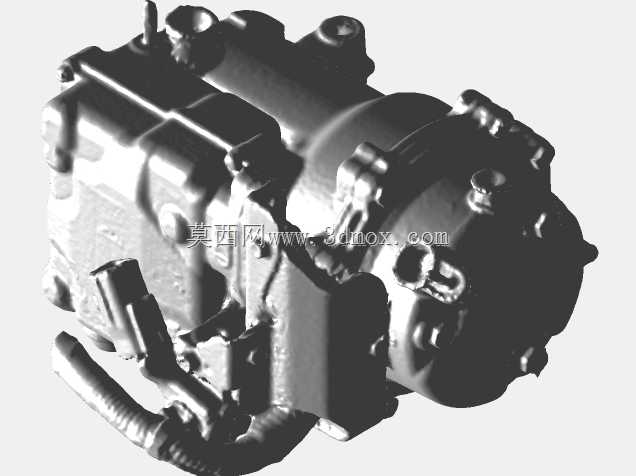

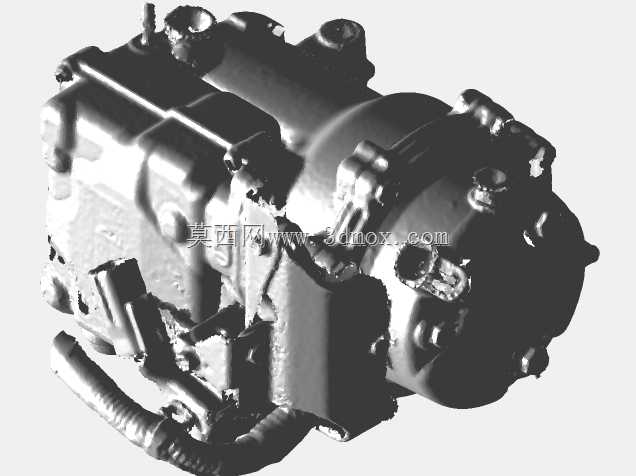

　　在插电混动车型的热管理系统开发中，空调压缩机的布置与结构匹配一直是结构工程师需要重点考量的环节，不同于传统燃油车依托发动机皮带驱动的压缩机结构，插混车型的电动压缩机需要兼顾纯电行驶模式下的独立制冷能力，以及发动机介入工况下的系统协同，本次拆解建模的欧蓝德Phev车型AC压缩机，正是针对插混架构专属开发的集成式电动压缩单元。从实际装车场景来看，该部件布置于前舱右侧靠近防火墙的位置，周边需要避让高压线束走向、冷却管路接口以及前纵梁的碰撞溃缩区域，建模过程中需要严格还原安装脚位的三个固定点坐标，每个固定点的衬套压缩行程预留量为3mm，避免整车运行过程中振动传递到车身钣金引发NVH问题。从功能特性来看，该压缩机集成了驱动电机、压缩涡盘、

　　高压控制模块三个核心单元，不同于分体式结构的电动压缩机，这款产品将高压逆变模块直接固定在压缩机壳体侧方，省去了外部高压驱动线束的布置空间，同时壳体上预留的两个冷媒接口采用轴向平行布置，接口管径分别为16mm的高压出口与19mm的低压回口，安装时需要注意接口的密封面平面度公差控制在0.05mm以内，防止冷媒泄漏。在设计思路层面，这款压缩机的壳体采用高压铸铝一体成型，壳体表面的加强筋并非均匀布置，而是对应内部涡盘的受力方向做了定向加强，在靠近驱动端的壳体位置，筋条高度达到12mm，主要抵消涡盘高速运转时产生的径向力，而靠近控制模块的区域则做了薄壁散热鳍片设计，鳍片厚度1.5mm，间距4mm，

　　利用车辆行驶时的迎面风为逆变模块的功率元件散热，不需要额外布置散热管路，大幅简化了周边系统的结构。从安装边界来看，该压缩机的整体轮廓最大尺寸为长287mm、直径132mm，安装时需要预留的周边间隙为：与上方冷却水管的最小间隙15mm，与右侧纵梁钣金的最小间隙20mm，与下方高压线束的最小间隙25mm，所有间隙要求都是为了规避车辆行驶过程中部件相对位移产生的干涉，同时满足高压部件的安全绝缘距离要求。在整车热管理逻辑中，这款压缩机不仅承担乘员舱的制冷功能，还需要在电池温度过高时参与电池冷却回路的换热，因此压缩机的转速调节范围覆盖了1000rpm到8600rpm，低转速区间保证低速行驶时的静音表现，

　　高转速区间满足夏季暴晒后快速降温以及电池大电流充放电时的冷却需求，建模时还原的壳体上的温度传感器安装位，正是为了实时监测压缩机排气温度，配合整车控制器做转速闭环控制。不同于传统燃油车压缩机的断续工作模式，插混车型的压缩机在纯电模式下需要持续运转，因此该部件的涡盘采用了浮动式密封结构，在高低压腔之间的密封片采用耐磨复合材料，允许在不同转速下自动补偿磨损量，保证长期运行后的制冷效率不出现明显衰减，壳体上的两个电气接口分别为高压直流输入接口与低压信号通讯接口，高压接口的屏蔽层连接结构直接与壳体铸造成型，避免高压驱动时的电磁辐射干扰周边车载传感器的信号传输。在实际维修替换场景中，该压缩机的三个固定脚位采用了等距三角形布置，拆卸时不需要拆除周边的冷却管路即可完成拆装，固定螺栓的拧紧力矩要求为22N·m，过大的力矩会导致铸铝壳体的安装脚开裂，过小的力矩则会引发振动松脱，建模过程中还原的每个安装脚的衬套钢套结构，正是为了分散螺栓压紧力，保护铸铝壳体不受局部应力破坏。
