这套集成差速功能的支撑摆臂结构,主要应用于非道路小型作业车辆、定制改装越野载具的底盘传动与行走支撑环节,区别于传统独立悬架摆臂与分体式差速器的布置方案,将差速器安装基座、摆臂承载框架、传动避让管路整合为单一焊接总成,在紧凑的底盘布置空间内同时实现车轮跳动导向、动力差速输出、侧向载荷承载三类核心功能。从实际装车工况来看,这类结构常被用在轮距较窄、底盘布置空间局促的小型全地形车、厂区短途转运电动小车、果园作业机械的行走端,省去了传统布置中差速器独立安装支架、额外传动护管的装配环节,能有效降低底盘装配的累计公差,减少底盘下部的突出结构,提升非铺装路面行驶时的通过性。

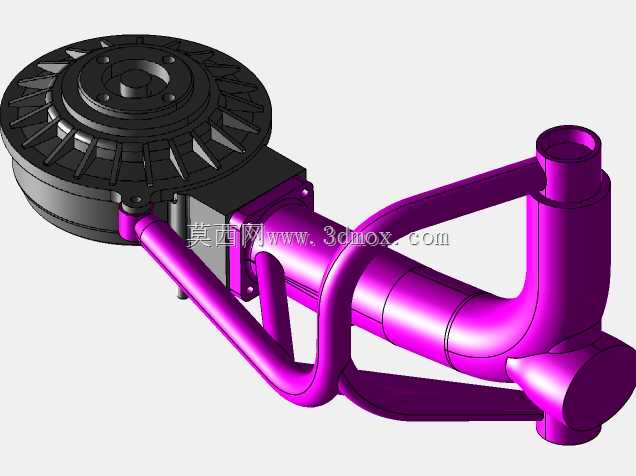

从功能特性上拆解,该结构的圆形差速器安装法兰面预留了均匀分布的螺栓过孔,可直接匹配常规盘式差速器的壳体安装位,法兰与摆臂主体的连接位置做了加厚的加强筋过渡,能够承受差速器工作时的齿轮啮合反力矩,以及车辆过弯、颠簸时车轮传递的侧向冲击载荷。摆臂的主体采用圆管弯折拼焊结构,相比冲压钣金焊接的摆臂,圆管截面的抗扭性能更优,在同等重量下能承受更大的纵向冲击载荷,弯折形成的弧形避让空间刚好给传动半轴留出足够的跳动余量,当车轮随路面起伏上下摆动时,半轴可以在弧形空腔内自由摆动,不会与摆臂本体发生运动干涉。摆臂末端的圆柱套筒结构是转向节或者轮边支座的安装位,套筒内孔预留了轴承安装的台阶面,可直接压装圆锥滚子轴承来承载轮端的径向与轴向载荷,套筒侧面的加强支管直接延伸至差速器安装座的侧下方,形成稳定的三角支撑结构,避免轮端受冲击时安装套筒出现变形开裂。
设计思路上,这套结构优先平衡了承载性能与轻量化需求,没有采用整块铸钢的一体化结构,而是选用不同管径的无缝钢管弯折后拼焊,在应力集中的差速器安装位、轮端套筒位采用机加工件与管材焊接的组合,既保证了安装配合面的尺寸精度,又尽可能降低了总成的整体重量。在确定安装边界时,差速器法兰的端面到轮端套筒轴线的距离是核心尺寸参数,直接决定了车辆的轮距大小,设计时需要匹配对应车型的轮距要求调整主管的长度,同时要校核车轮上下跳动极限位置时,半轴的万向节摆角是否在允许的工作角度范围内,避免万向节出现超角度磨损。摆臂上预留的多个安装凸台,分别对应减震器下安装点、横向稳定杆连杆安装点、制动管路固定点,所有凸台的焊接位置都经过运动校核,保证减震器压缩、拉伸全过程中不会与周边的传动部件、制动部件发生干涉。
从实际装配的角度考量,该结构的所有安装配合面都预留了机加工余量,焊接完成后再对差速器法兰面、轮端套筒内孔、减震器安装孔进行一次装夹精加工,有效控制焊接变形带来的位置度误差,保证差速器输出轴线与轮端轴承轴线的同轴度,减少传动过程中的异响与磨损。摆臂表面的处理可根据使用场景选择喷塑或者电泳工艺,应对户外作业的泥水、盐雾腐蚀环境,管材的焊接位置都做了圆角打磨处理,避免应力集中导致的焊缝开裂。在进行底盘匹配时,还需要结合整车的质心高度、悬挂刚度参数,调整摆臂的安装点位置,保证车轮跳动时的定位参数变化在设计允许范围内,减少轮胎的异常磨损。这类集成式结构相比传统分体布置的方案,装配工序更少,底盘的整体刚性更强,尤其适合小批量定制的特种作业车辆使用,不需要为差速器单独设计副车架安装结构,能大幅缩短底盘开发的周期,降低小批量生产的工装投入成本。
