改进型焊接式流体管路摇臂结构

　　在工业流体输送系统的管路布局改造场景中，经常会遇到原有管路走向无法适配新设备安装空间、介质流向需要调整的问题，这类改造需求往往受限于现场已固定的设备接口位置，无法直接采购标准管路件完成装配，需要针对性设计非标转接结构来完成管路的转向与延伸。这款改进的摇臂式管路结构，正是针对单路流体管路需要完成90度转向同时延伸接口位置的改造需求设计，可同时适配空气、冷却类流体介质的输送场景，常见于车间集中供气支路改造、设备冷却循环水支路改向、小型气动执行机构的供气管路转接等工况。

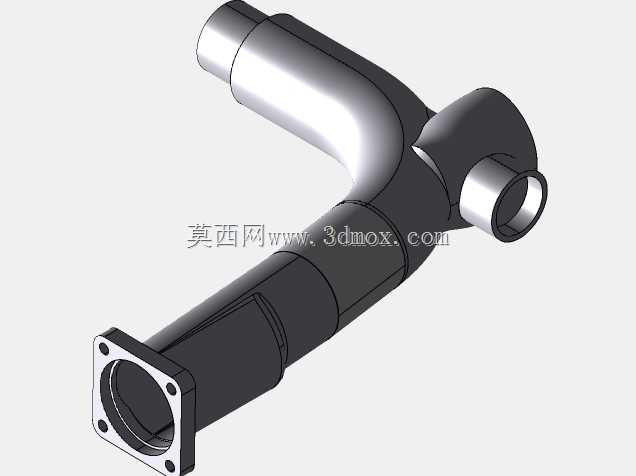

　　从结构功能来看，该部件一端采用方形法兰连接结构，法兰端面预留四个螺栓安装孔，可直接与设备端的方形法兰接口对接，法兰内侧设置环形密封槽，安装时配合密封垫片可实现端面静密封，避免流体输送过程中出现泄漏。主体弯管段采用大曲率半径的平滑弯转设计，相比直角弯头结构，能有效降低流体在转向过程中的局部阻力损失，减少介质流经时的压损，对于冷却介质输送场景，更低的管路压损可以保障循环泵的输出效率，维持稳定的介质流量；对于压缩空气输送场景，则能减少压力损耗，保障末端用气设备的工作压力稳定。弯管转向后延伸出的两段圆柱接口，分别对应不同的管路对接需求，其中一段为等径直管接口，可直接对接同管径的硬管或软管，另一段为侧向引出的支管接口，可用于支路分流或者安装检测元件，满足管路改造中的多接口扩展需求。

　　设计思路上，该结构没有采用一体铸造成型的方案，而是选择单臂管材切割后将后部管段旋转180度定位，完成各段拼接后采用满焊工艺将所有接缝焊接为一体，最后在焊接成型的主体上焊接延伸管段完成整体结构。这种加工方式的优势在于可以直接利用现有标准规格的管材进行下料加工，无需开模制作铸造模具，对于小批量改造需求而言能大幅缩短加工周期、降低制造成本，同时焊接结构的整体强度优于铸造件，能承受更高的管路工作压力，适配工业现场中压级别的流体输送需求。焊接完成后对焊缝进行打磨处理，去除焊渣与焊接凸起，既可以降低管路内壁的流体阻力，也能避免外壁焊缝凸起影响后续的管路保温层安装或者表面防腐处理。

　　安装边界方面，方形法兰端的安装孔位采用对称分布设计，安装时可根据现场空间需求选择0度、90度、180度、270度四个角度进行对位安装，灵活调整侧向支管与延伸管的朝向，适配不同方向的管路走线需求。主体弯管的转弯半径控制在管径的2.5倍，既保障了流体转向的顺畅性，也避免了过大的转弯半径导致结构占用空间过多，整体结构的外轮廓尺寸经过优化，安装后不会与周边的设备支架、其他管路产生干涉，侧向支管的接口端面与法兰安装面的垂直距离、延伸直管段的长度都经过适配性设计，可直接对接常规规格的管路接头，无需额外增加转接管件。在实际使用中，该结构可承受1.0MPa以内的流体工作压力，适配-10℃到120℃的介质工作温度，完全满足常规工业压缩空气、循环冷却水的输送要求，焊接完成后经过水压试漏检验即可投入使用，相比现场手工弯管拼接的改造方案，该预制结构的尺寸精度更高、密封可靠性更好，能有效减少现场安装的工作量，降低管路改造后的泄漏风险。
